0464379330

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述:
供应商型号: TS-0464379330
供应商: 海外现货
标准整包数: 1
MOLEX 背板连接器 - 专用 0464379330

0464379330概述

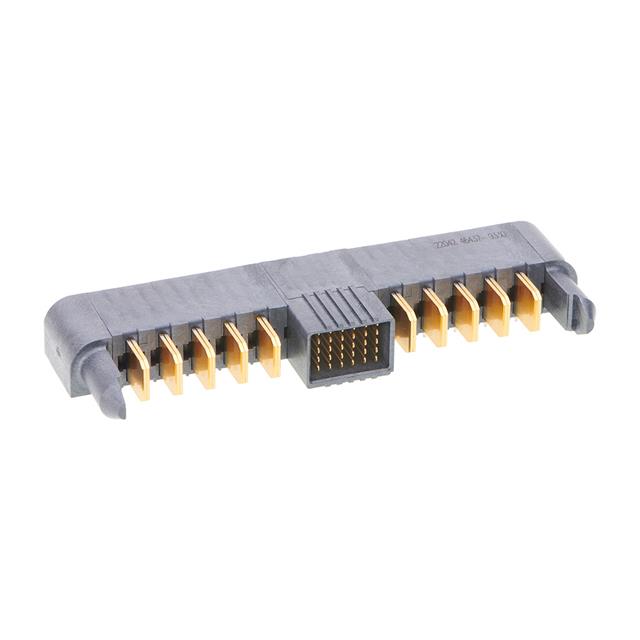

    EXTreme Ten60Power 连接器技术手册

    产品简介


    EXTreme Ten60Power 是一种用于板对板连接的高级连接器,具备高效能传输和可靠性。它专为板到板供电和信号传输设计,集成了强大的电力传输能力和信号传输能力。适用于多种应用场景,如计算机、通信设备、工业自动化系统等。

    技术参数


    - 产品类型:板对板连接器
    - 应用:电源和信号传输
    - 电路数:40(载荷),最大40
    - 电流:最大60.0A
    - 电压:交流最大600V,直流最大250V
    - 温度范围:-40°C 至 +105°C
    - 耐久性:最大200次插拔循环
    - 接触镀层:插配金,焊接锡
    - 材料:高导电铜,液晶聚合物树脂
    - 包装类型:托盘包装
    - 引脚长度:2.50mm 和 3.28mm
    - 极化:至插配部分和至PCB
    - 锁扣:无
    - 阻燃等级:94V-0
    - 键控:无
    - 堆叠:不可堆叠
    - 净重:35.430克

    产品特点和优势


    EXTreme Ten60Power 连接器以其出色的电力传输能力和信号传输能力而著称。该连接器提供高达60A的最大电流和600V的交流电压,满足高功率需求。独特的双排设计使其实现更高的电路密度,同时保证稳定可靠的连接。此外,该连接器通过了RoHS和REACH合规性标准,确保在各种环境中安全使用。

    应用案例和使用建议


    EXTreme Ten60Power 主要应用于数据中心、服务器机柜和工业控制设备等领域。例如,在数据中心内部,可以利用其高电流传输能力来供电,并通过其信号传输能力进行数据传输。为了确保最佳性能,建议使用时遵循手册中的具体指导,如保持推荐的PCB厚度和正确的插拔方法。

    兼容性和支持


    该连接器与其系列内的其他部件兼容,包括EXTreme Ten60Power垂直插头和接头。厂商提供了详尽的技术支持文档和在线服务,确保用户能够快速解决问题。用户还可以访问相关的合规性文档,了解其环保和安全特性。

    常见问题与解决方案


    1. 问题:插拔时连接器损坏。
    解决方案:检查插拔方法是否正确,确保按照手册指示操作。
    2. 问题:电流过载导致损坏。
    解决方案:确保使用的电流不超过规定的最大值60A。
    3. 问题:信号传输不稳定。
    解决方案:检查PCB布局和焊接质量,确保信号线没有干扰。

    总结和推荐


    EXTreme Ten60Power 是一款高性能、高可靠性的板对板连接器,适合需要高电流和高信号传输的应用场合。其丰富的功能和优良的性能使其在市场上具有很高的竞争力。强烈推荐给需要高质量板对板连接解决方案的用户。

0464379330参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

0464379330厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0464379330数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 0464379330 0464379330数据手册

0464379330封装设计

查看详情并下载
Symbol
Footprint
3D Model
