2147552101

产品分类: 矩形线缆
厂牌: MOLEX

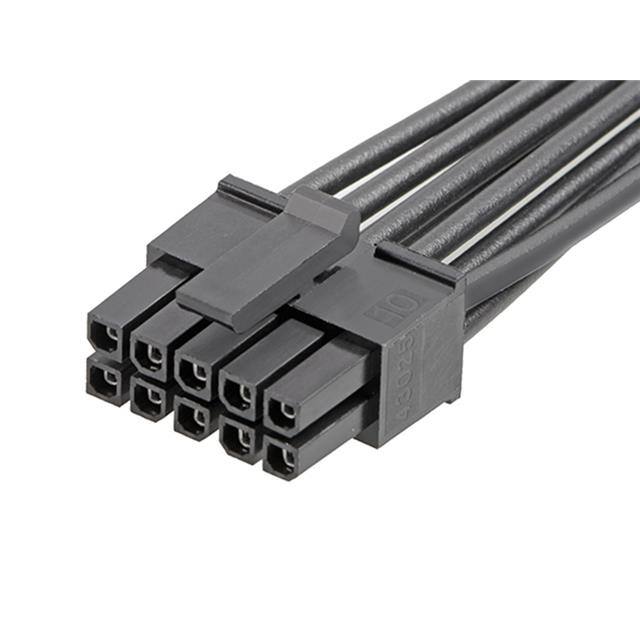

产品描述: Molex 线对板连接线 Micro-Fit 3.0系列, 3mm节距, 150mm长, Micro-Fit 3.0转Micro-Fit 3.0
供应商型号: 900-2147552101-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2147552101

2147552101概述

    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) Cable 产品技术手册

    1. 产品简介


    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) 电缆是一款高性能的电源和信号线束,专为多种工业应用设计。这种电缆采用双排配置,具有10个电路,适用于电源、线对板和线对线连接。其独特的设计使其成为紧凑型设备的理想选择。

    2. 技术参数


    - 电流:最大额定电流为8.5A。
    - 电压:最高支持300V AC/DC。
    - 长度:电缆总长度为150.00mm。
    - 电路数:提供10个电路(满载),最大可扩展至10个。
    - 颜色:树脂颜色为黑色。
    - 性别:采用雌性-雌性接口。
    - 锁定机制:与匹配部分可实现锁紧功能。
    - 金属材料:磷青铜。
    - 电镀材料:匹配部分金电镀,终止端子锡电镀。
    - 树脂材料:尼龙。
    - 最小电镀厚度:匹配部分0.762µm,终止端子2.540µm。
    - 绝缘直径:最大为1.85mm。
    - 导线尺寸:18AWG。
    - 电绝缘:符合UL 1061标准。

    3. 产品特点和优势


    - 高可靠性:最高支持300V AC/DC电压,适用于多种工业环境。
    - 高电流承载能力:最大额定电流达8.5A,满足大多数电源传输需求。
    - 耐久性:采用磷青铜材质和金电镀,保证长期稳定运行。
    - 易于安装:支持压接和压缩式终端接口,方便快捷安装。
    - 适用性强:适用于电源、线对板和线对线连接,适合多种应用场景。

    4. 应用案例和使用建议


    - 工业自动化:Micro-Fit 3.0电缆广泛应用于工业自动化设备中,如PLC控制柜、传感器等,以实现稳定的电力传输。
    - 通信设备:适用于各种通信设备中的信号传输,提高系统稳定性。
    - 汽车电子:在汽车电子系统中,如车身控制模块、信息娱乐系统等,提供可靠的电源和信号连接。
    - 智能家居:适用于智能家居设备中的信号和电源传输,确保设备间的高效通信。
    使用建议:
    - 确保正确选择导线尺寸和绝缘材料,避免过热或短路。
    - 在安装过程中,使用合适的工具进行压接和压缩操作,确保连接稳固可靠。
    - 定期检查电缆连接部位是否有松动或损坏,及时更换。

    5. 兼容性和支持


    - 兼容性:Micro-Fit 3.0电缆与Micro-Fit 3.0插头和插座兼容。
    - 制造商支持:制造商提供详细的安装指南和技术支持,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题一:电缆在使用中出现接触不良。
    - 解决方案:检查电缆连接是否牢固,必要时重新压接或更换电缆。
    - 问题二:电缆无法正常供电。
    - 解决方案:检查电路连接是否正确,确保所有接口都已连接好。
    - 问题三:电缆在高温环境下性能不稳定。
    - 解决方案:确认所选电缆符合工作温度范围要求,如果不符合则需要更换合适的电缆。

    7. 总结和推荐


    Micro-Fit 3.0 Female-to-Micro-Fit 3.0 Female Off-the-Shelf (OTS) 电缆凭借其高可靠性、强大的电流承载能力和易于安装的特点,在工业自动化、通信设备和汽车电子等领域表现优异。经过详细的技术参数对比和实际应用场景分析,我们强烈推荐该产品用于需要稳定电源和信号传输的应用场景。

2147552101参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 盒装,袋装

2147552101厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2147552101数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2147552101 2147552101数据手册

2147552101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0676 ¥ 68.1712
10+ $ 6.5988 ¥ 55.2237
25+ $ 6.1855 ¥ 51.7649
50+ $ 5.8899 ¥ 49.2914
100+ $ 5.6087 ¥ 46.938
250+ $ 5.2577 ¥ 44
500+ $ 5.0069 ¥ 41.9013
1000+ $ 4.7681 ¥ 39.9033
库存: 772
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.17
