923151050

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 排线, Picoflex 系列, 美国线规 28 AWG
供应商型号: Q-923151050
供应商: 期货订购
标准整包数: 2300
MOLEX 矩形线缆 923151050

923151050概述


    产品简介

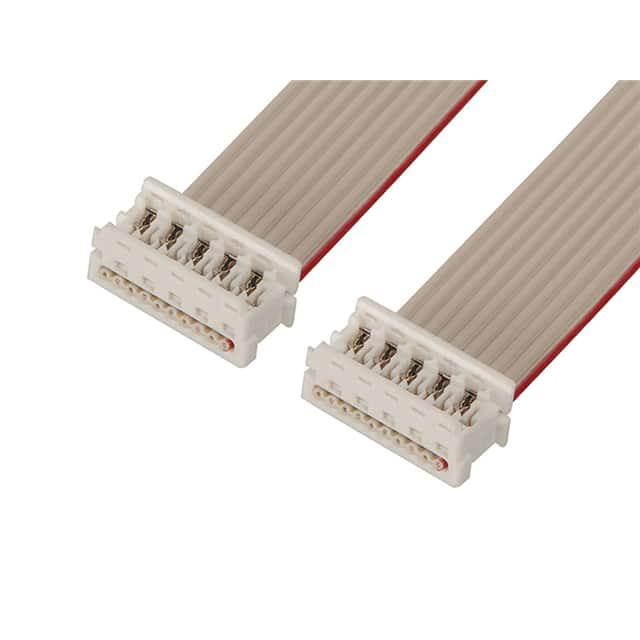

    Picoflex® Ribbon-Cable Connectors 是一款专为高密度应用设计的高性能电子元器件,属于 Molex 的 Picoflex 系列。这类连接器主要用于将电缆和插座直接对接(IDT-to-IDT),适用于多种精密设备。产品广泛应用于消费电子、医疗设备、通信设施及工业自动化等领域。其紧凑的设计和卓越的可靠性使其成为现代电路连接的理想选择。

    技术参数


    以下是 Picoflex® PF-50 连接器的主要技术参数:
    | 参数类别 | 具体数值 |

    | 产品型号 | 0923151050 |
    | 系列 | 92315 |
    | 电缆长度 | 0.50 米 |
    | 电路数量(已加载) | 10 |
    | 锁扣设计 | 无锁扣 |
    | 材料 | 接触端子:磷青铜 |
    接触端镀层:锡 |
    外壳材料:聚酯树脂 |
    | 电镀厚度 | 接触面:≥2.032 微米 |
    终端面:≥2.032 微米 |
    | 额定电流 | 每接触点最大 1.2 安培 |
    | 最高电压 | 250V |
    | 电线尺寸 | AWG 28 |
    | 电线绝缘直径 | 不适用 |
    | 防水/防尘等级 | 否 |

    产品特点和优势


    1. 超小间距:采用 1.27 mm 的精细间距设计,适合需要高密度连接的应用。
    2. 高效耐用:磷青铜材质结合锡镀层提供优良的导电性和抗腐蚀性能。
    3. 多样化配置:支持单端和双端连接器,满足不同的组装需求。
    4. 绿色环保:符合 RoHS 和 REACH 标准,确保产品对环境友好。
    5. 高可靠性:通过严格的电气测试,确保在恶劣环境下依然稳定运行。

    应用案例和使用建议


    应用场景:
    - 医疗设备:如心率监测仪或便携式诊断仪器,需要高精度信号传输。
    - 通信设备:用于小型化连接器以实现更紧凑的设计。
    - 工业自动化:例如机器人控制系统中的柔性电路板连接。
    使用建议:
    1. 在安装过程中,需严格按照制造商提供的工具规范操作,避免损坏连接器。
    2. 对于长期使用场景,建议定期检查接触端子的清洁度,确保信号传输稳定。
    3. 在极端环境中使用时,可以考虑额外密封措施来增强防护能力。

    兼容性和支持


    Picoflex® PF-50 与 Molex 提供的 Picoflex® PF-50 Header(型号 90325、90800、90779、90715、90814)完全兼容,便于系统集成。此外,Molex 官方提供了丰富的技术文档和支持服务,包括应用工具规格说明、RoHS 合规证书等,用户可通过官网或联系客服获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 确保正确使用专用工具进行安装 |
    | 信号传输不稳定 | 清洁接触端子并检查焊接质量 |
    | 密封效果不佳 | 在连接处添加密封胶圈或改用防水版本连接器 |

    总结和推荐


    综上所述,Picoflex® PF-50 连接器凭借其优异的性能、灵活的配置和环保特性,在多个行业中具有显著的竞争优势。无论是研发阶段还是批量生产,它都能为工程师提供可靠的解决方案。因此,我们强烈推荐这款产品用于需要高密度、高性能连接的应用场合。如果您正在寻找一款高效稳定的电缆连接器,Picoflex® PF-50 是一个值得信赖的选择。

923151050参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 袋装

923151050厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

923151050数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 923151050 923151050数据手册

923151050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2300+ ¥ 9.9882
库存: 230000
起订量: 2300 增量: 2300
交货地:
最小起订量为:2300
合计: ¥ 22972.86
