901361204

厂牌: MOLEX

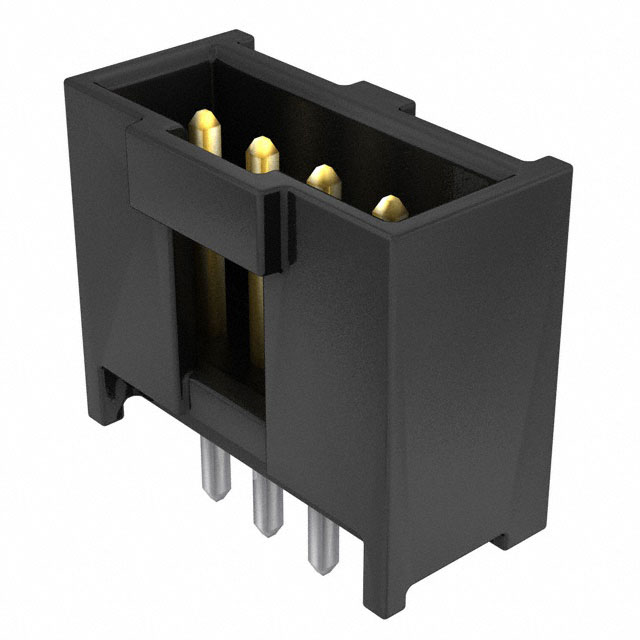

产品描述: Molex 2.54mm间距4p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: MX-90136-1204
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 901361204

901361204概述


    产品简介


    本文将详细介绍一款名为“C-GRID III单排直插式屏蔽头”的电子元器件。这类产品主要用于连接器应用,能够支持多种电路数量(从1到32)。它具有屏蔽设计,可以提供良好的电磁干扰防护。主要应用于电信、工业控制、汽车电子等领域。

    技术参数


    - 尺寸:多种型号可供选择,覆盖不同电路数量的需求。
    - 材料:
    - 针脚:0.650 mm² [0.0255 in²] 方形黄铜线。
    - 外壳:含有15%玻璃纤维的聚酯,UL 94V-0阻燃等级,颜色为黑色。
    - 金镀层:
    - 类型A:锡3.0µm最小厚度,覆于1.27 - 2.54µm镍之上。
    - 类型E:选定区域镀金带0.38 - 0.64µm厚度(两侧)及3.0µm最小厚度锡。
    - 类型F:选定区域镀金带0.762 - 1.02µm厚度(两侧)及3.0µm最小厚度锡。
    - 类型G:选择性金镀层。金闪光层0.05 - 0.10µm,选定区域3.0µm至5.0µm最大厚度锡,覆于1.3 - 2.5µm镍之上。
    - 焊接尾:需进行检测,推荐PCB厚度为1.6mm。
    - 组装方式:直插式和90度角插式。
    - 兼容电路数量:从1到32不等。
    - 公差范围:多个尺寸精度要求,如±0.20 mm、±0.30 mm等。
    - 推荐焊盘图案:根据图纸所示。

    产品特点和优势


    这款C-GRID III单排直插式屏蔽头具备以下特点和优势:
    - 高可靠性:使用高强度黄铜材质和玻璃填充聚酯外壳,确保连接稳定且耐磨损。
    - 电磁兼容性:通过屏蔽设计有效减少电磁干扰。
    - 多种电路支持:能够满足从1到32个电路的不同需求。
    - 多种镀层选择:提供不同类型的镀层选项,适用于不同的应用场景。
    - 易于装配:提供直插和90度角两种安装方式,适应不同安装需求。

    应用案例和使用建议


    该产品适用于广泛的电信、工业控制和汽车电子应用中。例如,在工业控制系统中,它可以用于连接各种传感器和执行器,从而实现复杂的数据传输和控制功能。在汽车电子中,它可以作为安全气囊系统的一部分,确保关键信号的可靠传输。
    对于安装过程中,建议严格按照制造商提供的推荐焊盘图案进行布线,以确保最佳的机械稳定性和电气性能。同时,要确保所使用的PCB厚度符合制造商推荐的厚度(1.6mm),并严格控制焊接质量,以保证产品的长期可靠性。

    兼容性和支持


    该产品具有较好的兼容性,可以与不同类型的PCB和相关设备配合使用。此外,制造商提供了详细的文档和技术支持服务,包括安装指南、测试方法以及故障排查流程,确保客户在使用过程中得到全面的支持。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下问题:
    - 针脚弯曲:在装配过程中应避免过度施力,使用专用工具进行插拔操作。
    - 焊接不良:确保焊点清洁、均匀,建议使用温度可控的焊接设备。
    - 电气接触不良:检查是否有灰尘或杂质积累,必要时进行清理。

    总结和推荐


    综上所述,C-GRID III单排直插式屏蔽头是一款高性能、多功能的电子连接器。它在可靠性、兼容性和应用灵活性方面表现出色。鉴于其广泛的适用性和制造商提供的强大支持,强烈推荐在需要高可靠性的应用场景中使用该产品。

901361204参数

参数
颜色 黑色
防护等级 -
针脚数 4pin
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
额定电流 3A
触头镀层 - 配接
排数 1
类型 Header,Latch Holder
长*宽*高 13.51mm*7.2136mm*7.21mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901361204厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901361204数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901361204 901361204数据手册

901361204封装设计

查看详情并下载
Symbol
Footprint
3D Model
