2153262083

产品分类: 矩形线缆
厂牌: MOLEX

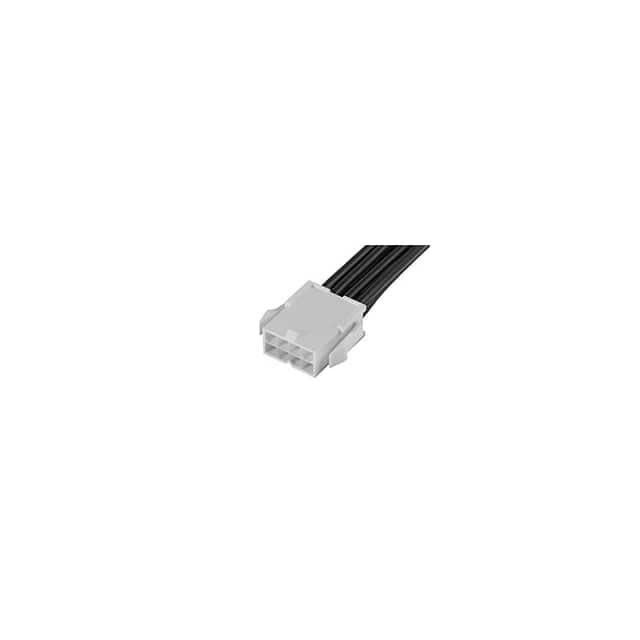

产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 600mm长, Mini-Fit Jr.转无终端接头
供应商型号: Q-2153262083
供应商: 期货订购
标准整包数: 25

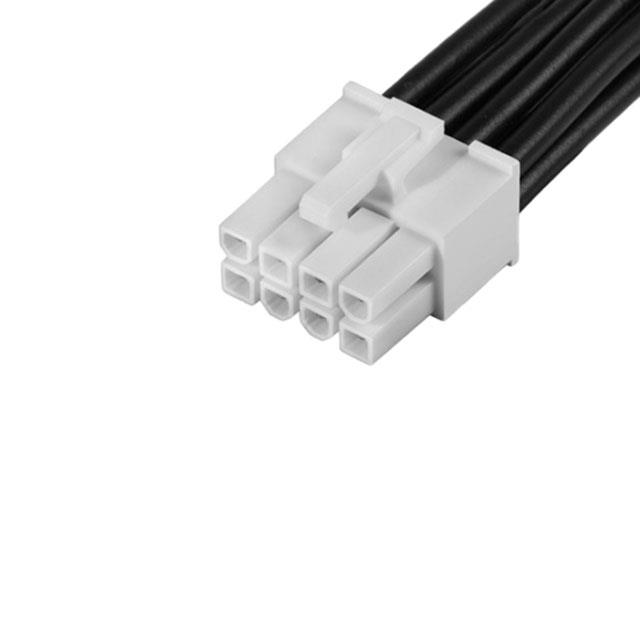

MOLEX 矩形线缆 2153262083

2153262083概述

    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly 技术手册

    1. 产品简介


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly 是一款高性能的电源和信号电缆组件,属于 Mini-Fit 系列。这款电缆组件采用双排结构设计,长度为600.00毫米,镀金(Au)表面处理,具备8个电路,整体颜色为黑色。它主要用于电源连接、线对板连接和线对线连接等应用场合。

    2. 技术参数


    - 电气特性
    - 最大电流:9.0A
    - 最大电压:600V
    - 电路数(最大):8
    - 导体尺寸(AWG):16
    - 导体绝缘直径:1.80-3.10mm
    - 镀金厚度(最小):0.762µm
    - 镀锡厚度(最小):0.762µm
    - 物理特性
    - 电缆长度:600.00mm
    - 接触件料号:42404、42440、43810、44068、44281、5559、5566、5569、87427
    - 电缆绝缘材料:UL 1015
    - 插头类型:雌性插头-电线束
    - 连接配置:单端
    - 连接方式:锁扣到匹配部件
    - 重量:107.788克

    3. 产品特点和优势


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly 具备以下显著特点:
    - 高可靠性:采用了金镀层,确保良好的电气接触和长寿命。
    - 通用性强:可以与多种 Mini-Fit 系列的其他产品兼容,便于系统集成。
    - 环境友好:符合欧盟RoHS标准,低卤素。
    - 应用广泛:适用于多种电气和电子设备,如工业控制、通信设备和消费电子产品。

    4. 应用案例和使用建议


    - 应用场景:
    - 电源连接:用于高功率电子设备的电源连接。
    - 线对板连接:用于需要高可靠性的板对板连接。
    - 线对线连接:用于内部布线和连接线缆。
    - 使用建议:
    - 在选择电线时,建议使用直径在1.80-3.10mm范围内的导线,以确保最佳的连接效果。
    - 在连接过程中,要确保电线的绝缘层不会受到损害,避免电气故障的发生。
    - 定期检查电缆连接部分是否有松动现象,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:
    - Mini-Fit Jr. Female-to-Pigtail OTS Cable Assembly 可以与 Mini-Fit 系列的多种产品兼容,包括 Mini-Fit BMI Right-Angle Dual Row Headers、Mini-Fit BMI Vertical Dual Row Headers 等。
    - 支持和维护:
    - 该产品由Molex公司提供全面的技术支持和售后服务。如果您有任何疑问或需要帮助,可以通过官方网站或客服热线获取相关信息。

    6. 常见问题与解决方案


    - Q: 如何正确安装电缆组件?
    - A: 在安装前,请先检查电线的绝缘层是否完好无损,并确保电线直径在规定的范围内。安装时应使用专用工具进行压接,以确保连接的可靠性。
    - Q: 如何检查电缆连接是否稳固?
    - A: 检查电缆组件是否牢固固定,可以通过轻拉测试来判断连接是否松动。如果发现松动,请重新进行连接。

    7. 总结和推荐


    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly 是一款高度可靠的电源和信号电缆组件,适用于各种工业和商业应用。其高可靠性、通用性强的特点使其在市场上具有较高的竞争力。强烈推荐在需要高可靠性电源连接和线对板连接的应用中使用此产品。

2153262083参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 散装,袋装

2153262083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153262083数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153262083 2153262083数据手册

2153262083封装设计

查看详情并下载
Symbol
Footprint
3D Model
