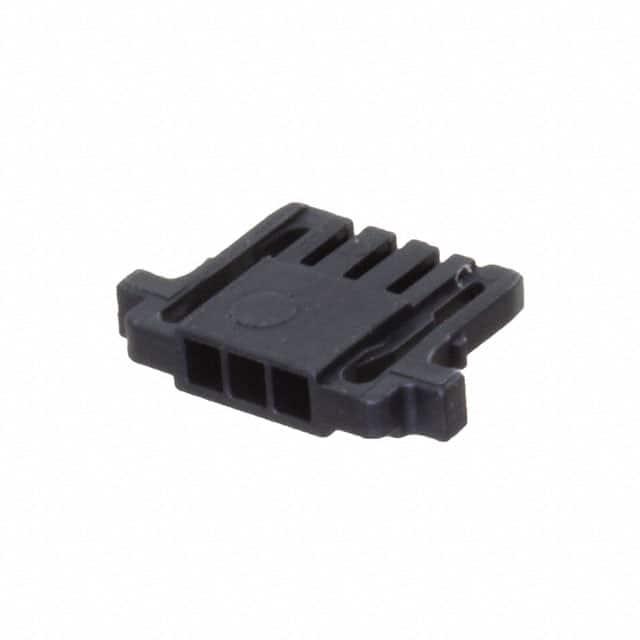

5037640301

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Friction Lock,Receptacle 1 3pin 摩擦锁 Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 7.6mm(长度)*5.4mm(宽度)
供应商型号: 5037640301
供应商: 云汉优选
标准整包数: 5000
MOLEX 矩形连接器 - 外壳 5037640301

5037640301概述

    Pico-Lock1.0 W/B 单排直角连接器产品概述

    产品简介


    Pico-Lock1.0 W/B单排直角连接器是一款适用于1.0毫米间距电线到电路板连接的高可靠性连接器系列。它广泛应用于消费电子、工业控制、通信设备以及汽车电子等领域,以其紧凑的设计和稳定的性能受到众多用户的青睐。

    技术参数


    - 额定电压:150 V(交流/直流)
    - 额定电流及适用电线:
    - AWG #28电线:2.0 A/针(4针时);被覆外径:0.5mm至0.7mm
    - AWG #30电线:1.5 A/针;被覆外径:0.5mm至0.7mm
    - 工作温度范围:-40°C 至 +105°C
    - 机械性能:
    - 插拔力:25±3mm/分钟,具体数值见测试条件
    - 压接部拉伸强度:AWG#28为9.8N,AWG#30为4.9N
    - 压接端子插入力:14.7N
    - 压接端子保持力:4N
    - HDR端子保持力:0.5N
    - 壳体锁定强度(正向锁定):5N
    - 环境性能及其他:
    - 反复插拔:每分钟少于10次,进行30次循环
    - 温度上升:热平衡时不超过30°C
    - 振动测试:在每个相互垂直轴上承受2小时的振动
    - 冲击测试:垂直方向的六个方向各承受三次冲击
    - 耐热性:暴露于105±2°C环境96小时
    - 耐寒性:暴露于-40±3°C环境96小时
    - 耐湿性:相对湿度90-95%,温度40±2°C,持续96小时
    - 盐雾测试:盐水浓度5±1%,温度35±2°C,持续喷雾48±4小时
    - 二氧化硫测试:二氧化硫浓度50±5 ppm,温度40±2°C,持续24小时

    产品特点和优势


    Pico-Lock1.0 W/B连接器的主要特点是其紧凑的设计和出色的可靠性。在严苛的应用环境下表现出色,具备较高的抗振性和抗冲击性,能够确保在不同应用场景下的稳定运行。其优异的防水防尘性能使其成为各种恶劣环境下的理想选择。

    应用案例和使用建议


    Pico-Lock1.0 W/B连接器在工业自动化设备、智能家居系统以及智能车载系统等领域有广泛应用。例如,在工业机器人控制系统中,它用于信号传输和电源连接,确保系统稳定运行。对于用户来说,应根据具体应用需求选择合适的电线规格,并确保正确安装以避免接触不良等问题。

    兼容性和支持


    Pico-Lock1.0 W/B连接器设计时考虑到了与其他标准设备的兼容性,可以方便地与其他标准电线及连接器配合使用。厂商提供了详细的安装指南和技术支持,确保用户能够顺利安装并调试设备。

    常见问题与解决方案


    - 问题:连接器插拔力过大
    - 解决方案:检查是否正确按照设计规范安装连接器,确保插头和插座对齐。
    - 问题:接触电阻过高
    - 解决方案:确认电线规格符合要求,重新压接电线并测量接触电阻。
    - 问题:无法通过盐雾测试
    - 解决方案:检查连接器材料是否具有足够的耐腐蚀性,必要时可更换材料或增加防护层。

    总结和推荐


    总体而言,Pico-Lock1.0 W/B单排直角连接器凭借其紧凑设计、卓越性能和广泛的适用性,在市场上具有很高的竞争力。无论是工业控制还是消费电子领域,该产品都是一款值得信赖的选择。建议用户根据实际应用需求选购并合理使用。

5037640301参数

参数
紧固类型 摩擦锁
排数 1
触头端接 压接
针脚数 3pin
类型 Friction Lock,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 7.6mm(长度)*5.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装,袋装

5037640301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5037640301数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5037640301 5037640301数据手册

5037640301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2808
10000+ ¥ 0.2668
库存: 80000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1404
