391002312

产品分类: 接线座- 隔板块
厂牌: MOLEX
产品描述: Conn Barrier Strip 12 POS 12mm Panel Mount 40A/Contact
供应商型号: 2872266
供应商: 海外现货
标准整包数: 250

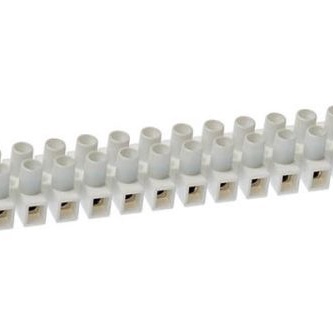

MOLEX 接线座- 隔板块 391002312

391002312概述


    产品简介

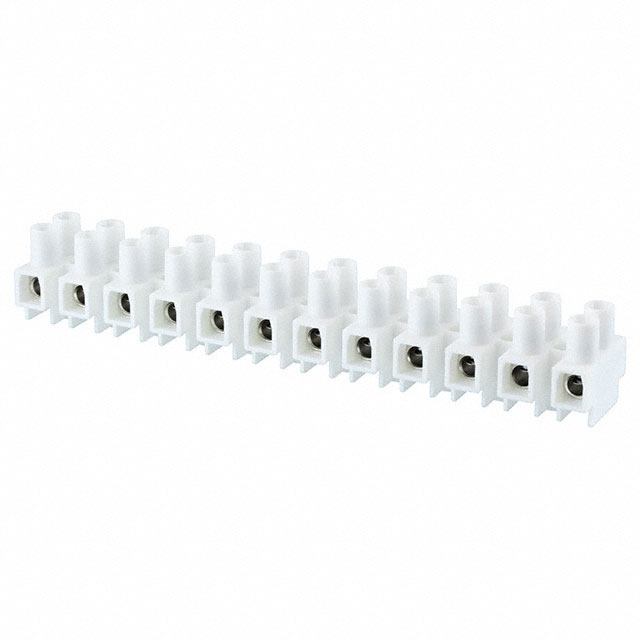

    本手册介绍的是Molex公司的Eurostyle Two-Screw Terminal Strips(型号391002312),这是一款12.00毫米间距的欧标双螺丝接线端子条,适用于线到线的连接。产品具备12个电路通道,且设计为低轮廓样式,广泛应用于工业控制、自动化设备、电力系统及通信设备等领域。

    技术参数


    - 电流:最大40.0A
    - 电压:最高300V
    - 电路数:12个电路(加载状态),最多12个电路
    - 树脂颜色:白色
    - 接入口角度:水平
    - 金属材料:不锈钢
    - 树脂材料:尼龙
    - 净重量:48.000克
    - 安装孔位:面板安装,带安装孔
    - PCB固定:是
    - 适用电线尺寸(AWG):8至20号
    - 工作温度范围:-40°C 至 +105°C
    - 接口间距:12.00毫米(配对界面),12.00毫米(终端界面)
    - 可堆叠性:否

    产品特点和优势


    这款Eurostyle Two-Screw Terminal Strips具备多项优势:
    - 高载流能力:最大支持40.0A的电流,适用于大功率设备。
    - 宽温度适应性:工作温度范围广,确保在恶劣环境中稳定运行。
    - 高品质材料:采用不锈钢和尼龙材料,具有良好的耐腐蚀性和绝缘性。
    - 低轮廓设计:节省空间,特别适合紧凑型设备的设计。
    - 可靠性高:经过严格的测试,保证长期稳定使用。

    应用案例和使用建议


    应用案例:
    这款产品常用于工业自动化设备、电力系统、通信设备等场合。例如,在风力发电站的控制系统中,该终端条可以安全可靠地连接多种电线,确保系统的高效运行。
    使用建议:
    - 电线选择:根据实际需求选择合适的电线尺寸,推荐使用8至20号AWG规格的电线,以确保足够的载流能力和连接稳定性。
    - 安装位置:建议在布线时留出足够空间,避免密集布线导致散热不良。
    - 定期检查:定期检查接线端子是否有松动现象,及时紧固螺丝,确保连接牢固可靠。

    兼容性和支持


    该产品与其他电子元器件或设备具有良好的兼容性。厂商提供全方位的支持服务,包括但不限于:
    - 技术文档:手册和技术规范。
    - 技术支持:在安装和使用过程中提供技术支持。
    - 售后服务:提供维修和更换服务。

    常见问题与解决方案


    | 常见问题 | 解决方法 |

    | 端子条螺丝松动 | 定期检查并使用合适的工具紧固螺丝。 |
    | 接触电阻增大 | 清理接触面,确保无杂质,必要时更换新的端子条。 |

    总结和推荐


    综上所述,Molex公司的这款Eurostyle Two-Screw Terminal Strips凭借其高载流能力、宽温度适应性和高品质材料,适用于各种工业应用。特别是其低轮廓设计和出色的耐用性,使其成为市场上非常值得信赖的选择。因此,我们强烈推荐该产品给需要高性能接线端子条的应用场合。

391002312参数

参数
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装

391002312厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

391002312数据手册

厂牌 PDF简要描述 下载
MOLEX 接线座- 隔板块 MOLEX 391002312 391002312数据手册

391002312封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 38.6513
500+ ¥ 37.2418
库存: 0
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 0
