151310401

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1571 0.1m 28AWG Pico-Lock to Pico-Lock 4 to 4 POS F-F Crimp-Crimp Pico-Lock Bag
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形线缆 151310401

151310401概述


    产品简介

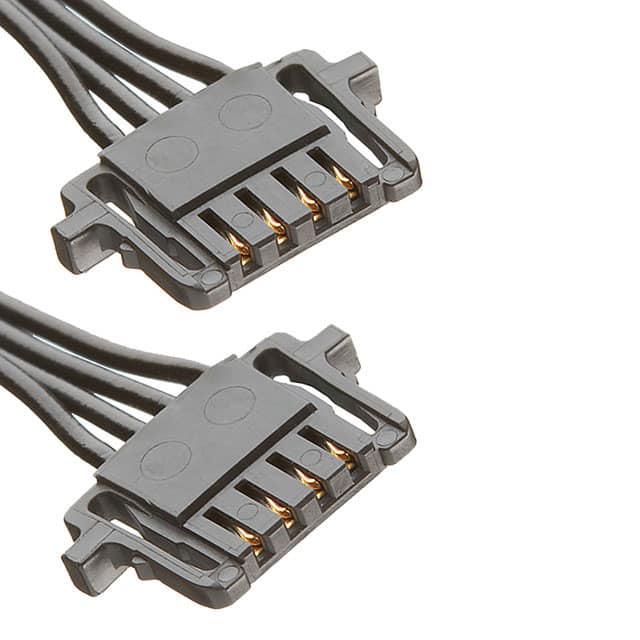

    Pico-Lock-to-Pico-Lock离散线束组装件概述
    Pico-Lock-to-Pico-Lock离散线束组装件是一款专门用于信号传输的高性能电缆组件。其主要功能是实现信号传输和连接,广泛应用于消费电子、工业自动化、通信设备等领域。该产品采用了1.00毫米间距设计,单行排列,长度为100.00毫米,包含4个电路,提供黑色树脂外壳,以满足不同应用需求。

    技术参数


    - 电流 - 最大值(每接触点): 2.0A
    - 电压 - 最大值: 150V
    - 电缆长度: 100.00毫米
    - 电路数(已加载): 4
    - 电路数(最大): 4
    - 颜色 - 树脂: 黑色
    - 接头类型: 雌性-雌性
    - 锁紧机构: 是(锁紧到配合部件)
    - 材料 - 金属: 铜合金
    - 端子电镀: 金
    - 接触面电镀: 锡
    - 材料 - 树脂: 耐高温热塑塑料
    - 净重量: 0.804克
    - 行数: 单行
    - 引脚间距: 1.00毫米
    - 端接方式: 压接或压缩
    - 线缆类型: UL 1571
    - 导线绝缘直径: 0.60毫米
    - 导线规格 (AWG): 28

    产品特点和优势


    Pico-Lock-to-Pico-Lock离散线束组装件具备多种显著的特点和优势,使其在市场上具有较强的竞争力:
    1. 高电流承载能力: 每个接触点可以承载高达2.0A的电流,适用于各种高电流需求的应用场景。
    2. 高压承受能力: 最大电压可达150V,确保在高压环境下也能稳定运行。
    3. 耐用的锁紧机构: 设计了锁紧机制,确保连接稳固可靠,有效避免意外断开。
    4. 耐高温材料: 使用耐高温热塑塑料制成的树脂外壳,提高了产品的使用寿命和可靠性。
    5. 广泛适用性: 多种电镀和材料选择使得该产品能够适应不同的环境和应用要求。

    应用案例和使用建议


    该产品主要用于信号传输和连接应用,如消费电子、工业自动化和通信设备等领域。以下是一些具体的应用案例和使用建议:
    应用案例:
    1. 消费电子设备: 在手机和平板电脑等设备中作为内部连接线束,实现高效的数据传输和电源供给。
    2. 工业自动化: 用于工厂自动化控制系统中的传感器和执行器之间的信号传输,保证高效稳定的通信。
    3. 通信设备: 在通信基站或数据中心中作为信号线缆,实现高速的数据传输。
    使用建议:
    - 环境温度控制: 由于产品最高电压为150V,因此在安装过程中需要注意环境温度不能过高,以防止过热导致的安全隐患。
    - 布线注意事项: 在进行布线时,尽量保持线缆的弯曲半径合理,避免过度弯折导致线缆损坏。
    - 防潮处理: 由于采用的是耐高温热塑塑料,建议在潮湿环境中进行适当的防水处理,提高产品的使用寿命。

    兼容性和支持


    - 兼容性: Pico-Lock-to-Pico-Lock离散线束组装件支持与同类Pico-Lock接头进行连接,具有良好的互换性和兼容性。
    - 支持: 厂商提供了详细的用户手册和技术支持文档,帮助用户更好地理解和使用该产品。此外,还提供了一年的质保期,确保产品质量和客户满意度。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查锁紧机构是否正确安装,确保接触点没有松动。
    2. 问题: 线缆损坏
    - 解决方案: 检查线缆是否有过度弯折或磨损的情况,如有必要,更换新的线缆。
    3. 问题: 接触不良
    - 解决方案: 清理接触点上的污垢和氧化物,确保接触面清洁无阻。

    总结和推荐


    综上所述,Pico-Lock-to-Pico-Lock离散线束组装件凭借其高电流承载能力、高压承受能力和耐高温材料等特点,在信号传输和连接应用中表现出色。该产品广泛应用于消费电子、工业自动化和通信设备等领域,且厂商提供了完善的配套支持。因此,我们强烈推荐该产品给需要高效、可靠信号传输解决方案的用户。
    如果您有任何疑问或需要进一步的技术支持,请随时联系我们的客服团队。

151310401参数

参数
长*宽*高 100mm(长度)
零件状态 在售
包装方式 袋装
