638238700

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Hand Crimp Tool For 3.50 Wire-To-Wire Connector, Crimp Pin
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638238700

638238700概述


    产品简介

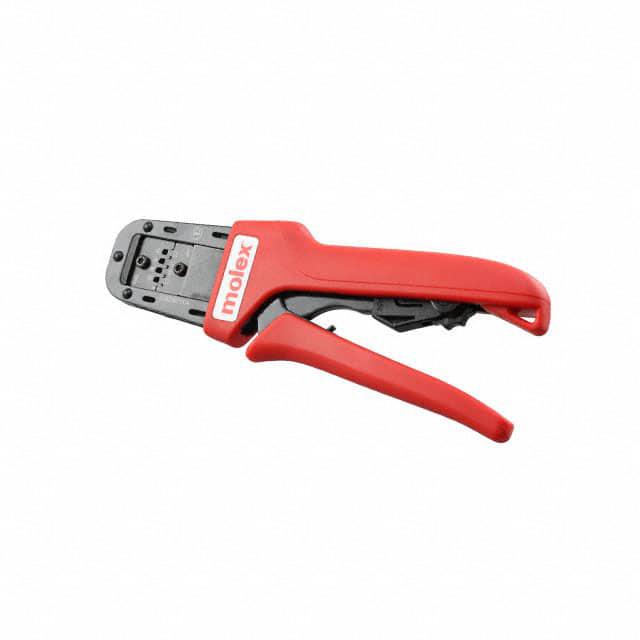

    这款手压式压线钳专为3.50 mm(0.138英寸)线对线连接器和压接针设计。主要用于压接18-24 AWG的电线。它广泛应用于各种电器和电子设备的组装及维修工作中。

    技术参数


    - 适用电线范围:18-24 AWG
    - 终端系列号:50419
    - 终端订购号:50419-9101 和 50419-9001
    - 导体压接高度:18 AWG - 1.18-1.28 mm (0.046-0.050 in)
    - 绝缘压接宽度:2.40 mm (0.094 in)
    - 拉力测试值:最小拉力需超过最低规格(18 AWG为88.2 N)
    - 电气标准:符合IPC/WHMA A-620 Class 2标准,RoHS标准
    - 材料:终端材料符合UL1007和UL1569

    产品特点和优势


    1. 全周期扣动装置:确保每次压接都完整完成,无需担心压接不到位。
    2. 人体工程学设计:软质握把提供舒适的使用体验。
    3. 终端定位器:确保终端位于正确位置,便于压接操作。
    4. 双向使用:可适用于右手或左手操作,方便不同需求用户。
    5. RoHS合规:适合环保要求高的应用场景。
    6. 可靠性高:在多次使用后仍能保持较高的压接质量。

    应用案例和使用建议


    应用场景
    该手压式压线钳主要用于电气装配线,如家用电器、工业控制设备及汽车电子等场合。在需要快速进行多次压接操作时尤为有效。
    使用建议
    - 在进行压接前,请确保导线已按要求剥皮并正确插入终端内。
    - 操作过程中应尽量将工具完全闭合,以确保压接效果最佳。
    - 定期检查压接效果,确保每一步压接均满足要求。

    兼容性和支持


    此工具仅适用于Molex品牌的特定终端型号。如果需要兼容其他品牌或型号的终端,可能需要更换终端或考虑使用其他型号的手压钳。厂商提供定期的维护支持和技术指导,以确保工具的使用寿命和效果。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 压接不完整 | 确保工具完全闭合,检查是否有硬物卡住 |
    | 终端定位不准 | 检查定位器是否安装正确,必要时更换新的定位器 |
    | 压接力不足 | 调整工具预载力(参考手册图12),增加预载力 |

    总结和推荐


    综上所述,这款手压式压线钳以其出色的性能和可靠性成为各类电气设备装配的理想选择。它的独特优势包括全周期扣动装置、舒适的人体工学设计和高精度的终端定位系统。对于需要频繁进行高质量压接操作的应用场合,非常值得推荐使用。不过需要注意的是,由于该工具的设计目的并不在于高强度的生产环境,因此建议用于低频次的操作任务。

638238700参数

参数
零件状态 在售
包装方式 散装

638238700厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638238700数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638238700 638238700数据手册
