214752-2103

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Micro-Fit 3.0系列, 3mm节距, 600mm长, Micro-Fit 3.0转Micro-Fit 3.0
供应商型号: N-214752-2103
供应商: 云汉优选
标准整包数: 1

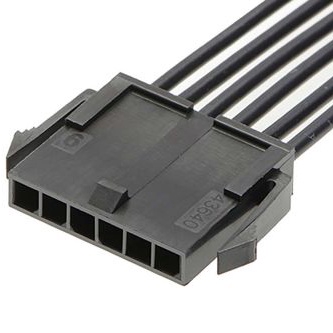

MOLEX 矩形线缆 214752-2103

214752-2103概述

    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf Cable

    产品简介


    Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf (OTS) Cable 是一种高质量的电源和信号线缆组件,设计用于多种工业和消费电子应用。该电缆组件采用单排结构,长度为600.00毫米,具有金(Au)镀层和10个电路。黑色树脂外壳使其外观整洁且耐用。这种电缆主要用于电线到电线的连接,是Micro-Fit连接器系统的一部分。

    技术参数


    - 电气特性
    - 最大电流:8.5安培
    - 最大电压:300伏交流/直流
    - 接触镀层厚度(对接):0.762微米
    - 接触镀层厚度(端接):2.540微米
    - 额定温度范围:-40°C 至 +105°C
    - 适用绝缘导线直径:最大1.85毫米
    - 导线规格:18 AWG
    - 物理特性
    - 电缆长度:600.00毫米
    - 电路数:10
    - 端子镀层:对接为金,端接为锡
    - 材料:金属材料为磷青铜,树脂材料为尼龙
    - 包装类型:袋装
    - 环境合规性
    - 符合欧盟RoHS标准
    - 符合REACH SVHC标准
    - 不含卤素
    - 符合IPC 1752A Class C 和 Class D
    - 符合IEC-62474

    产品特点和优势


    1. 高可靠性:8.5安培的最大电流和300伏交流/直流的最大电压使其适用于广泛的电力传输需求。
    2. 环保材料:符合RoHS和REACH标准,不含有害物质。
    3. 易于安装:支持压接和压缩端接方式,方便快捷。
    4. 耐用性:黑树脂外壳耐磨损,使用寿命长。

    应用案例和使用建议


    - 应用场景:该电缆广泛应用于汽车电子、工业控制、医疗设备等领域。
    - 使用建议:
    - 在使用前确保导线绝缘直径不超过1.85毫米。
    - 确保接触面清洁以保证良好的电接触。
    - 避免高温和潮湿环境以延长使用寿命。

    兼容性和支持


    - 兼容性:此电缆组件可以与其他Micro-Fit 3.0系列的接插件配合使用。
    - 支持和维护:厂商提供详尽的技术支持文档,如遇到问题可及时联系技术支持。

    常见问题与解决方案


    - 问题1:电缆连接不稳定
    - 解决办法:检查端接是否牢固,必要时重新压接。

    - 问题2:导线过热
    - 解决办法:确保导线直径符合要求,避免负载过大。

    总结和推荐


    综上所述,Micro-Fit 3.0 Male-to-Micro-Fit 3.0 Male Off-the-Shelf Cable 是一款高可靠性的电力和信号传输解决方案。其出色的电气性能、环保材料以及便于安装的特点使其在多个领域具有广泛的应用前景。强烈推荐使用该产品,尤其是对于需要稳定可靠连接的应用场合。

214752-2103参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 散装

214752-2103厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214752-2103数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 214752-2103 214752-2103数据手册

214752-2103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.1372 ¥ 77.6662
35+ $ 8.7241 ¥ 74.1549
65+ $ 8.4864 ¥ 72.1344
150+ $ 8.3334 ¥ 70.8339
库存: 225
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1164.99
