0010897360

厂牌: MOLEX
产品描述: 36pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 45.72mm(长度)*5.08mm(高度)
供应商型号: 0010897360-ND
供应商: Digi-Key
标准整包数: 2100

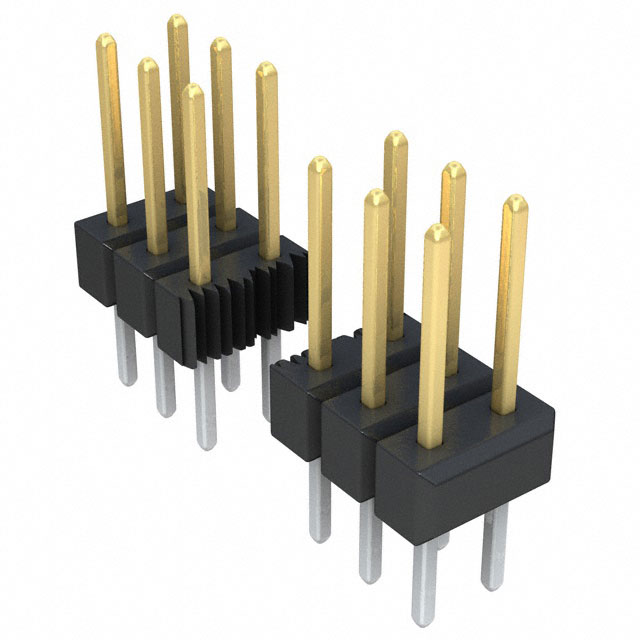

MOLEX 矩形连接器 - 针座 - 公插针 0010897360

0010897360概述


    产品简介


    C-Grid® 垂直穿孔双排可拆卸插头是一款适用于多种电路设计和应用领域的高性能电子元器件。该系列包含两个型号:Series 70280 和 Series 70287。其中,Series 70280 是一款带断开选项的垂直安装穿孔双排插头,而 Series 70287 在此基础上增加了保留在针的功能。这两种型号的产品主要用于需要灵活调整电路布局的应用场合,如原型开发、电子测试和工业控制等领域。

    技术参数


    | 参数 | 描述 |

    | 电压 | 250 V DC |
    | 电流 | 最大 3.0 A DC |
    | 工作温度(金镀接触) | -40°C 到 +120°C |
    | 工作温度(锡镀接触) | -40°C 到 +105°C |
    | 绝缘电阻 | 大于 1,000MΩ(海拔海平面) |
    | 耐压 | 大于 600V(海拔海平面) |
    | 温升 | 最大 30°C(额定电流下) |
    | 插针保持力(未焊接前) | 最小 3 磅 |
    | 耐用性 | 最多 25 个周期(最大每分钟 10 次) |
    | 环境要求 | 包括热冲击、化学耐受性、焊料性及焊料抵抗性测试 |

    产品特点和优势


    1. 灵活性: 通过简单地折断或切割插头来适应不同的电路需求,特别适合原型设计和快速开发。
    2. 可靠性: 具有高绝缘电阻和高耐压能力,确保在不同电气环境下稳定运行。
    3. 耐用性: 可经受多次插拔而不影响性能,提供长达 25 个周期的耐用性。
    4. 安全认证: 该产品已获得 Underwriters' Laboratories 和 Canadian Standards Association 的认证,确保了产品质量和安全性。

    应用案例和使用建议


    该产品非常适合用于电子原型制作、快速开发及工业控制领域。例如,在物联网设备的设计阶段,工程师可以利用该插头灵活调整电路布局,以适应不同传感器和模块的连接需求。使用时建议在插拔过程中轻柔操作以保证插针的长期稳定性,同时要确保在适当的环境条件下进行焊接和使用,以避免对产品造成损害。

    兼容性和支持


    该产品与现有的电子元器件和设备具有良好的兼容性。厂商提供了详细的销售文档和技术支持,确保用户能够顺利地完成产品选型和应用。此外,对于任何售后疑问或技术支持需求,用户可通过厂商提供的渠道获得帮助。

    常见问题与解决方案


    1. Q: 为什么插头在焊接后出现虚焊现象?
    - A: 焊接温度未达到规定标准或者焊接时间过短。确保焊料温度正确,并保持焊接时间至少 5 秒。

    2. Q: 如何检查插头的绝缘性能?
    - A: 使用兆欧表测量插头引脚之间的绝缘电阻,应大于 1,000MΩ。

    3. Q: 插针在插拔时容易损坏怎么办?
    - A: 确保插拔操作轻柔,避免过大的外力作用。同时建议在使用过程中进行定期检查以确保插针状态良好。

    总结和推荐


    综上所述,C-Grid® 垂直穿孔双排可拆卸插头凭借其灵活性、可靠性和耐用性,在众多应用领域中表现出色。无论是原型设计还是工业控制,这款插头都是理想的选择。建议在选择产品时仔细阅读技术手册并遵循正确的使用方法,以确保最佳性能。因此,我们强烈推荐这一系列产品。

0010897360参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
颜色 黑色
长*宽*高 45.72mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0010897360厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010897360数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0010897360 0010897360数据手册

0010897360封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2100+ $ 1.9696 ¥ 16.4832
库存: 0
起订量: 2100 增量: 1
交货地:
最小起订量为:2100
合计: ¥ 0
直接购买
加入购物车
