430451601

厂牌: MOLEX

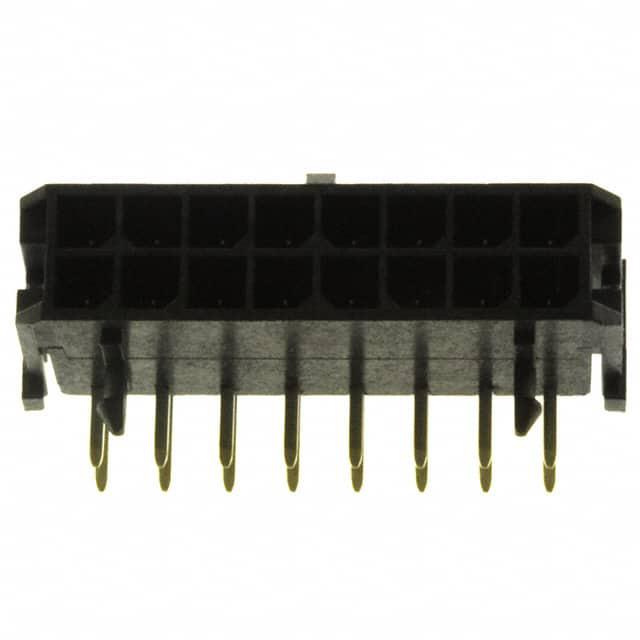

产品描述: Molex 3.0mm间距16p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: MX-43045-1601
供应商: TME
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 430451601

430451601概述

    MICRO-FIT Dual Row Connectors 技术手册

    1. 产品简介


    MICRO-FIT Dual Row Connectors 是一种用于电线到板子或电线对电线连接的高性能电子元件。这些连接器适用于18至30 AWG(American Wire Gauge)多股导线,并通过压接技术与镀锡或镀金端子相结合。它们被广泛应用于汽车、工业控制、通信设备等多个领域。

    2. 技术参数


    - 安全认证机构评级:
    | 系列 | UL电压等级 (AC RMS或DC) | CSA电压等级 (AC RMS或DC) | IEC电压等级 (AC RMS或DC) | UL电流等级 (单电路) | CSA电流等级 (单电路) | IEC电流等级 (单电路) |

    | 43020 | 350V | 600V | 250V | 5A | 7A | 5A |
    | 43025 | 600V | 600V | 250V | 8A | 8A | 5A |
    | 172952 | 600V | 600V | 无 | 5A | 7A | 无 |
    | 43045 | 600V | 600V | 250V | 8A | 8A | 5A |
    | 44914 | 600V | 600V | 250V | 8A | 8A | 5A |
    - 电流降额及适用导线尺寸:
    | 导线尺寸 | 最大绝缘直径 | 2路电路电流 | 6路电路电流 | 12路电路电流 | 24路电路电流 |
    |
    | 18 AWG | 1.85 mm (.073 inch) | 7A | 8.5A | 6A | 6.5A |
    | 20 AWG | 1.85 mm (.073 inch) | 6.5A | 7A | 5A | 4.5A |
    | 22 AWG | 1.85 mm (.073 inch) | 5.5A | 6A | 4A | 4.5A |
    | 24 AWG | 1.85 mm (.073 inch) | 5A | 5.5A | 4A | 4.5A |
    - 温度范围:
    - 工作温度范围:-40°C 到 +105°C(包括端子温度上升)
    - 非工作温度范围:-40°C 到 +105°C
    - 其他规格:
    - 测试插头44242的最大电流为2.5A(弹针电流容量)
    - 连接器接触电阻(低电平)最大值为10毫欧姆
    - 连接器插拔力测试:最大插接力1.8磅,最小拔接力0.5磅

    3. 产品特点和优势


    MICRO-FIT Dual Row Connectors 具有高可靠性、良好的机械性能和电气性能。它符合多项国际标准,包括UL、CSA和IEC,且在各种恶劣环境下表现出色。此外,它还具有较强的抗振动和冲击能力,适用于多种复杂环境。

    4. 应用案例和使用建议


    这些连接器可以广泛应用于汽车制造、工业自动化、电信设备等需要高度可靠连接的场合。在实际使用时,建议根据具体应用需求选择合适的导线尺寸和电流等级。例如,在汽车电子系统中,由于空间有限,可选择较小尺寸的导线以节省空间。

    5. 兼容性和支持


    MICRO-FIT Dual Row Connectors 可以与其他同系列的连接器和配件良好配合使用。Molex公司提供了详尽的技术支持和售后服务,确保客户能够正确安装和维护这些连接器。

    6. 常见问题与解决方案


    - 问题1:插拔力过高怎么办?
    解决方法:检查是否有外部因素导致插拔力增加,如异物卡住或连接器变形。
    - 问题2:接触电阻偏高怎么办?
    解决方法:确保连接器和导线之间的压接质量,重新进行压接操作。

    7. 总结和推荐


    MICRO-FIT Dual Row Connectors 以其卓越的电气和机械性能、广泛的适用性和高可靠性在市场上具有显著的竞争优势。特别适合于需要高稳定性的应用场景,我们强烈推荐这一系列产品。

430451601参数

参数
排数 2
类型 Header,Locking Ramp
针脚数 16pin
防护等级 -
触头镀层厚度 - 配接 380nm
间距-配接 3mm
颜色 黑色
额定电流 8A
触头镀层 - 配接
长*宽*高 27.6352mm(长度)*8.763mm(宽度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

430451601厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451601数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451601 430451601数据手册

430451601封装设计

查看详情并下载
Symbol
Footprint
3D Model
