0152670305

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 14Conductors 0.229m 1.2A
供应商型号: 0152670305-ND
供应商: Digi-Key
标准整包数: 1

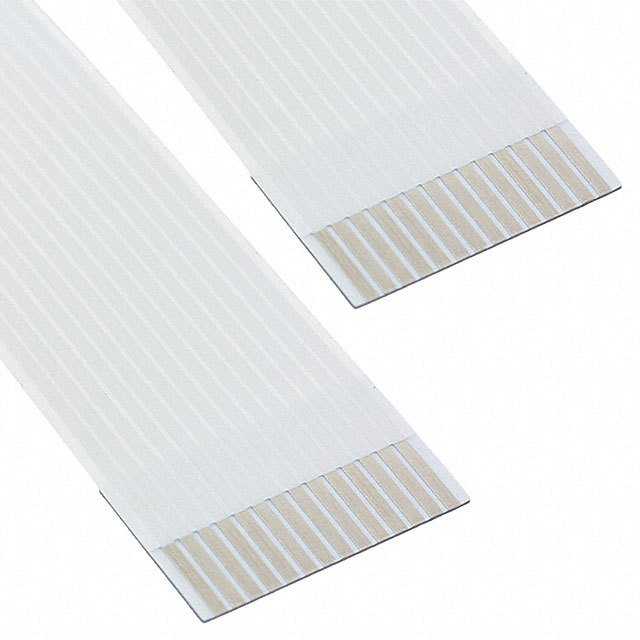

MOLEX 扁平带状线缆 0152670305

0152670305概述

    1.00 mm PITCH FLAT FLEX CABLE (FFC) 技术手册

    1. 产品简介


    1.00 mm PITCH FLAT FLEX CABLE (FFC)(高温款,镀锡)是一种用于高可靠度和灵活性要求的应用场合的扁平柔性电缆。这种电缆以其卓越的耐用性和适应极端温度的能力而著称。它广泛应用于各种消费电子、通信设备、工业自动化等领域,如笔记本电脑、平板显示器、医疗设备和汽车电子产品。

    2. 技术参数


    尺寸和材料:
    - 导体数量 N:根据销售图纸确定
    - 节距 P:1.00 ± 0.08 mm
    - 端面厚度 Tc:0.30 ± 0.05 mm
    - 绝缘层厚度 Ti:0.27 ± 0.05 mm
    - 加强层长度 F:8.00 ± 2.00 mm
    电气特性:
    - 导体电阻:最大 300 欧姆/km
    - 绝缘电阻:最小 10 兆欧姆·米
    - 介电测试:无破坏性放电
    - 连续性测试:通过
    - 额定电压:最大 60 V AC
    - 额定电流:所有导体在 23°C 下 1.25 A,最高温度上升 30°C
    - 特性阻抗:120 欧姆
    - 容量:每米 50 pF
    物理要求:
    - 温度范围:-40°C 至 +105°C
    - 耐热性:168 小时在 136°C 下绝缘电阻和介电测试
    - 热冲击:25 个循环后,-55°C 至 +85°C 冷却
    - 耐磨性:EN3475-503 测试下至少 10,000 次循环
    - 折叠测试:手动折叠 20 次后连续性保持
    - 弯曲寿命:至少 50,000 次,速度 100 次/分钟,半径 10 mm
    - 防潮性:在 60°C 和 95% RH 下 96 小时后绝缘电阻和介电测试
    - 阻燃性:UL 758 VW-1 通过
    - 焊接性:250 ± 10°C 下浸入 30 秒无分层,焊点不超过 1 mm

    3. 产品特点和优势


    - 高可靠性:能够在广泛的温度范围内保持稳定的电气性能,适用于极端环境下的应用。
    - 高柔韧性:采用特殊材料和设计,确保在多次弯曲和扭曲的情况下仍能保持良好的机械强度。
    - 低阻抗:导体电阻低,减少信号传输过程中的损耗,提高系统效率。
    - 抗磨损:通过严格的耐磨测试,保证在长期使用中的可靠性和持久性。
    - 环保认证:符合RoHS标准,安全无毒,符合国际环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 笔记本电脑:用于连接内部组件,如键盘、触摸板和显示屏。
    - 平板显示器:用于屏幕与主板之间的连接。
    - 医疗设备:用于医疗器械内部组件间的连接。
    - 汽车电子产品:用于连接传感器和控制单元。
    使用建议:
    - 在设计和安装过程中,需考虑电缆的弯曲半径,以避免因过度弯曲而导致损坏。
    - 对于高湿度或高温度环境,应确保电缆的防潮性和耐热性符合要求。
    - 在焊接操作前,应先进行预处理,确保焊接质量。

    5. 兼容性和支持


    本产品可与大多数标准连接器和接口兼容,便于集成到不同的系统中。厂商提供详尽的技术支持,包括安装指南、维护手册和故障排查指南,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    问题一:电缆在低温环境中无法正常工作。
    - 解决方案:检查电缆的温度范围是否符合应用要求,必要时可选用耐低温型号。
    问题二:焊接过程中出现分层现象。
    - 解决方案:严格按照焊接操作规范执行,确保焊接温度和时间控制得当。
    问题三:电缆在多次弯曲后出现断裂。
    - 解决方案:检查电缆的弯曲半径和弯曲次数,必要时增加电缆的弯曲寿命测试。

    7. 总结和推荐


    综上所述,1.00 mm PITCH FLAT FLEX CABLE (FFC)(高温款,镀锡)是一款性能优异、应用广泛的电子元器件产品。其出色的电气特性和物理特性使其在多种环境下表现出色,尤其是在高可靠性要求的应用中具有显著优势。因此,我们强烈推荐此产品用于需要高度灵活性和稳定性的应用场合。

0152670305参数

参数
长*宽*高 228.6mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152670305厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152670305数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152670305 0152670305数据手册

0152670305封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.875 ¥ 24.2938
10+ $ 2.2918 ¥ 19.3654
25+ $ 2.1479 ¥ 18.1498
50+ $ 1.9696 ¥ 16.4827
100+ $ 1.8755 ¥ 15.6959
250+ $ 1.758 ¥ 14.7124
500+ $ 1.6741 ¥ 14.0102
1000+ $ 1.5942 ¥ 13.3416
3000+ $ 1.4754 ¥ 12.3471
库存: 309
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.29
