2153261083

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 600mm长, Mini-Fit Jr.转无终端接头
供应商型号: 900-2153261083-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2153261083

2153261083概述


    产品简介

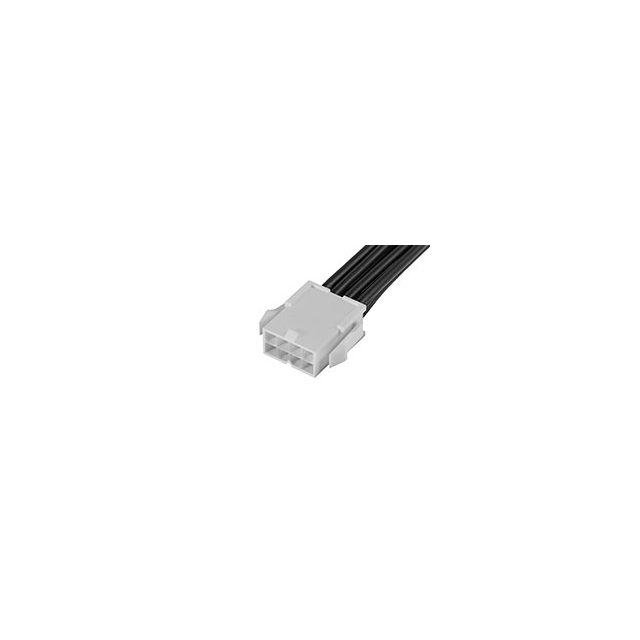

    Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly
    Mini-Fit Jr. 是一种高度可靠的电子连接解决方案,广泛应用于各种电源和信号电缆组装。该产品系列主要用于电源分配、线到板和线到线的连接场景。Mini-Fit Jr. 具有高电流承载能力和耐电压性能,能够确保稳定可靠的电力传输。此外,它的双排结构设计使其具有更高的连接密度,适用于空间有限的应用环境。

    技术参数


    - 产品编号: 2153261083
    - 长度: 600.00mm
    - 电路数: 8
    - 接触最大电流: 9.0A
    - 最大电压: 600V
    - 材料:
    - 树脂颜色: 黑色
    - 金属材质: 黄铜
    - 镀层: 锡(Sn)
    - 接口间距: 4.20mm
    - 焊接方式: 压接或压缩
    - 电缆类型: UL 1015
    - 导线绝缘直径: 1.80-3.10mm
    - 导线规格: 16 AWG
    - 重量: 107.830g

    产品特点和优势


    1. 高可靠性: Mini-Fit Jr. 设计坚固耐用,能够在恶劣环境中提供长期稳定的连接。
    2. 高效连接: 双排结构增加了连接密度,适合紧凑型应用。
    3. 环保合规: 符合多种国际标准,如 EU RoHS 和 IEC-62474,保证了产品的绿色环保特性。
    4. 快速安装: 简单易用的压接或压缩连接方式,便于快速安装和维护。

    应用案例和使用建议


    Mini-Fit Jr. 广泛应用于工业控制、通讯设备、汽车电子等领域。例如,在一个工业自动化控制系统中,Mini-Fit Jr. 可用于连接传感器、执行器和控制器之间的电缆连接。在使用时,建议注意以下几点:
    - 环境条件: 确保使用环境符合规定的温度和湿度范围。
    - 安装步骤: 按照正确的压接工艺进行操作,避免导线损坏。
    - 定期检查: 定期对连接点进行检查和维护,以确保长期稳定的性能。

    兼容性和支持


    Mini-Fit Jr. 与 Molex 的其他 Mini-Fit 系列组件兼容,方便集成到现有的系统中。厂商提供了详细的技术文档和支持服务,包括在线帮助和电话技术支持,以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查压接工艺是否正确,重新压接或更换连接器。

    2. 问题: 电流传输不足
    - 解决方案: 检查导线规格是否符合要求,确保连接点无损伤。
    3. 问题: 接触不良
    - 解决方案: 清洁连接器和导线端子,重新安装连接器。

    总结和推荐


    总体而言,Mini-Fit Jr. Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly 是一款性能优越、可靠且易于安装的连接解决方案。它在各种工业和消费电子领域表现出色,特别是对于需要高电流承载能力和可靠连接的应用。因此,强烈推荐在相关项目中采用这款产品。

2153261083参数

参数
长*宽*高 600mm(长度)
零件状态 在售
包装方式 散装,袋装

2153261083厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153261083数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153261083 2153261083数据手册

2153261083封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7588 ¥ 74.0119
10+ $ 7.1677 ¥ 59.9845
50+ $ 6.3979 ¥ 53.5422
100+ $ 6.1912 ¥ 51.8128
库存: 374
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 74.01
