首页  >  产品百科  >  WR4U26E03C3003

WR4U26E03C3003

产品分类: 其他线缆
厂牌: MOLEX
产品描述: Brad from Molex 传感器执行器电缆, Ultra-Lock系列, 4芯, M12转无终端接头
供应商型号: U-WR4U26E03C3003
供应商: 云汉优选
标准整包数: 1

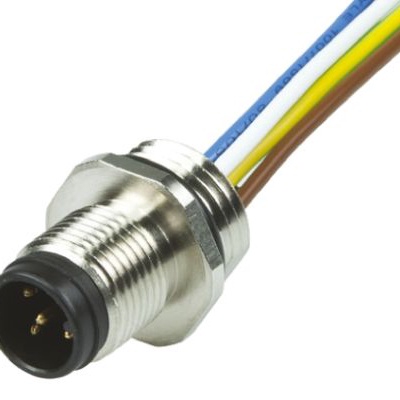

MOLEX 其他线缆 WR4U26E03C3003

WR4U26E03C3003概述

    Brad Ultra-Lock Connection System 技术手册解析

    1. 产品简介


    Brad Ultra-Lock Connection System 是一款工业级连接器系统,以其可靠性和耐用性著称。Ultra-Lock (M12) 接收器是该系列的一部分,专门设计用于需要高防护等级的应用场景。该产品适用于各种工业环境,如工厂自动化、食品加工、化工行业以及户外设备等,能够在恶劣条件下保持稳定连接。

    2. 技术参数


    以下为 Ultra-Lock (M12) 接收器的关键技术参数:
    | 类别 | 具体参数 |

    | 产品编号 | 1200845108 |
    | 状态 | Active |
    | IP 防护等级 | IP69K |
    | NEMA 防护等级 | NEMA 6 |
    | 耦合类型 | 外部螺纹 |
    | 性别 | 公头 |
    | 键槽 | 单键槽 |
    | 长度 | 0.30 米(11.81 英寸) |
    | 材质 | 镍镀黄铜组件 |
    | 安装螺纹尺寸 | M16×1.5 |
    | 重量 | 21.699 克 |
    | 角度 | 直角 |
    | 面板安装方向 | 前置 |
    | 电极数 | 4 极 |
    | 温度范围 | -25°C 至 +90°C |
    | 导线规格 | AWG 22 |
    | 导线类型 | UL 1061 标准认证 PVC 导线 |
    | 最大电流 | 每接触点 4.0 安培 |
    | 最大电压 | 250V AC/DC |

    3. 产品特点和优势


    - 高防护等级:IP69K 和 NEMA 6 等级确保其在极端环境下的可靠性。
    - 坚固耐用:镍镀黄铜材质提供了优异的抗腐蚀性能。
    - 易用性:外部螺纹设计使得安装过程简单快捷。
    - 多功能性:4 极设计使其能够满足多种复杂的接线需求。
    - 安全性:符合欧盟 RoHS、REACH 和 China RoHS 标准,环保无毒。

    4. 应用案例和使用建议


    应用案例:
    Ultra-Lock (M12) 接收器广泛应用于工业自动化设备、食品加工机械以及户外监控摄像头等领域。例如,在食品加工厂中,该接收器可用于连接传感器和控制模块,即使在高压清洗环境下也能保证稳定的信号传输。
    使用建议:
    - 在高温或低温环境中使用时,需考虑电缆的灵活性以避免损坏。
    - 安装时应严格按照手册要求进行操作,特别是拧紧螺纹的力度要适中。
    - 避免长时间暴露于强光直射或化学品环境中。

    5. 兼容性和支持


    该产品与其他标准 M12 连接器完全兼容,便于系统集成。制造商提供详细的图纸和安装指南,同时提供在线技术支持服务。如有问题,用户可访问 Molex 官网查询最新版本的技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保螺纹锁紧到位并使用正确扭矩值。 |
    | 无法正常通电 | 检查导线连接是否牢固,必要时重新焊接。 |
    | 接触不良 | 清理接口表面,确保无污垢或腐蚀。 |

    7. 总结和推荐


    总体而言,Brad Ultra-Lock Connection System 的 Ultra-Lock (M12) 接收器是一款高性能、高可靠性的工业级连接器,非常适合需要高强度防护的应用场景。其卓越的设计、严格的生产标准以及全面的支持体系使其在市场上具有很强的竞争优势。如果您正在寻找一款能够在严苛环境中稳定工作的连接器,这款产品无疑是一个理想的选择。
    推荐指数:★★★★★

WR4U26E03C3003参数

参数
长*宽*高 300mm(长度)
安装方式 面板安装

WR4U26E03C3003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

WR4U26E03C3003数据手册

厂牌 PDF简要描述 下载
MOLEX 其他线缆 MOLEX WR4U26E03C3003 WR4U26E03C3003数据手册

WR4U26E03C3003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 18.2002 ¥ 154.7017
5+ $ 17.3349 ¥ 147.3467
10+ $ 16.8198 ¥ 142.9683
20+ $ 16.4934 ¥ 140.1939
库存: 10
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 618.8
直接购买
