2183231051

产品分类: 矩形线缆
厂牌: MOLEX

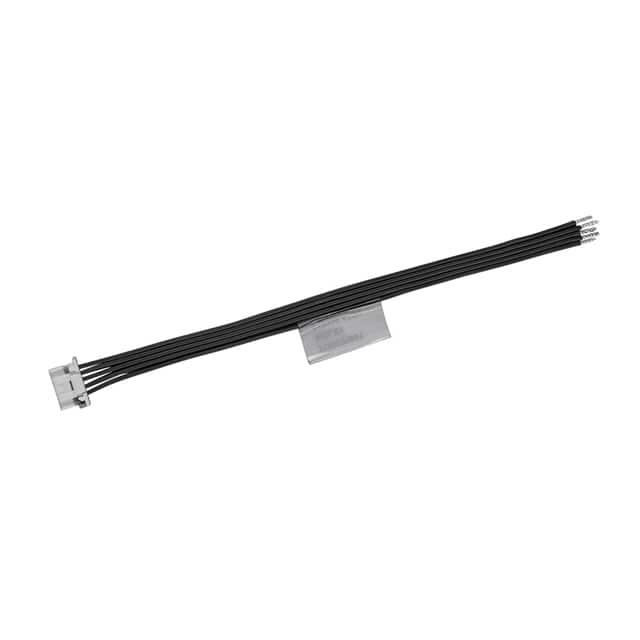

产品描述: Cable Assembly FLRY-A 0.15m 22AWG Wire to Board 5 POS F Crimp Bag
供应商型号: 23-2183231051-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2183231051

2183231051概述

    DuraClik ISL-to-Pigtail Cable Assembly 技术手册

    1. 产品简介


    DuraClik ISL-to-Pigtail 是一种离散线缆组件,由 Molex 公司生产。这类产品主要用于电源和信号传输,在汽车、信号和线到板组装中有着广泛的应用。它具有高可靠性和耐用性,适用于需要高强度连接的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流(每触点最大) | 3.0A |
    | 最大电压 | 60V AC/DC |
    | 线缆长度 | 150.00mm |
    | 触点数(已加载) | 5 |
    | 触点数(最大) | 5 |
    | 色树脂 | 白色 |
    | 性别 | 雌性-猪尾型 |
    | 连接锁定至匹配部件 | 是 |
    | 材料-金属 | 铜合金 |
    | 材料-镀层-匹配 | 锡 |
    | 材料-镀层-端接 | 锡 |
    | 材料-树脂 | PBT |
    | 净重 | 4.160g |
    | 排数 | 1 |
    | 端接界面样式 | 压接或压缩 |
    | 导线/电缆类型 | FLRY-A |
    | 导线绝缘直径 | 1.30mm |
    | 导线尺寸(mm²) | 0.35 |
    | 插座间距 | 2.00mm |

    3. 产品特点和优势


    DuraClik ISL-to-Pigtail 的独特之处在于其出色的耐久性和可靠性,能够在恶劣环境中提供稳定可靠的连接。产品具备锁定机制,确保连接稳固不松动,适用于需要高频次插拔的场合。此外,其白色树脂外壳不仅美观,还能有效防止老化和紫外线损坏,延长使用寿命。

    4. 应用案例和使用建议


    DuraClik ISL-to-Pigtail 广泛应用于汽车、信号和线到板组装。在汽车制造中,这种电缆组件可以用于连接车载设备和传感器,提供稳定的信号传输和电力供应。为了更好地利用这些特性,建议在安装时确保正确的插拔方向和力度,避免不必要的机械应力损伤。

    5. 兼容性和支持


    DuraClik ISL-to-Pigtail 与 Molex 的其他相关产品兼容,如 502352 和 560020。Molex 提供详尽的技术支持文档和客户服务,确保客户在使用过程中获得全面的支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确认导线绝缘直径是否正确;检查是否有异物阻碍插头 |
    | 接触不良 | 检查接触面是否清洁,必要时重新压接导线 |
    | 无法锁定 | 确认锁定机构是否正常,必要时更换连接器 |

    7. 总结和推荐


    总体而言,DuraClik ISL-to-Pigtail 是一款高性能、耐用的电缆组件,适用于多种复杂的应用场景。其独特的设计特点使其在工业和汽车应用中具有显著的优势。基于其出色的表现和广泛的应用前景,我们强烈推荐此产品给需要稳定电源和信号连接的用户。

2183231051参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

2183231051厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2183231051数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2183231051 2183231051数据手册

2183231051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.752 ¥ 40.1544
10+ $ 4.036 ¥ 34.1039
25+ $ 3.6425 ¥ 30.4831
50+ $ 3.4686 ¥ 29.0279
100+ $ 3.3029 ¥ 27.6414
250+ $ 3.0961 ¥ 25.9107
500+ $ 2.9484 ¥ 24.6744
1000+ $ 2.8078 ¥ 23.4974
2500+ $ 2.6321 ¥ 22.0277
库存: 139
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.15
