5046930206

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1 2pin Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装
供应商型号: 5046930206-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 5046930206

5046930206概述

    CP-3.3 Receptacle Housing:详细技术手册解析

    1. 产品简介

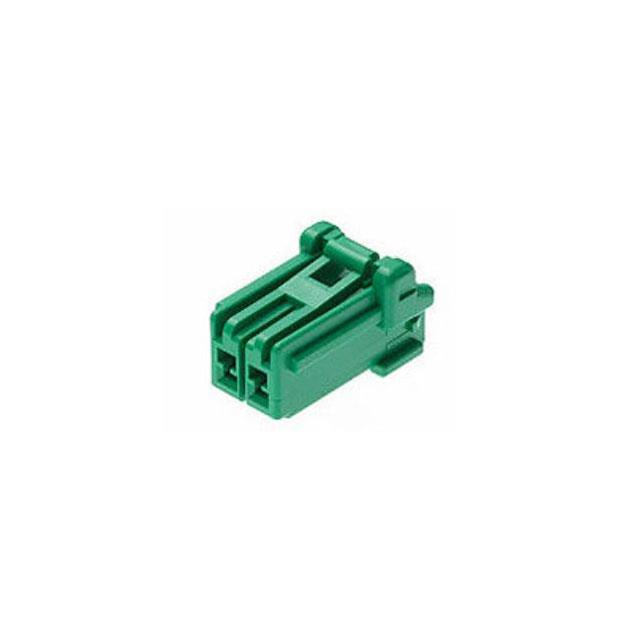

    CP-3.3 Receptacle Housing 是一种用于信号传输和线对线连接的应用场合的连接器插座。它采用3.30毫米间距设计,单排结构,正向极化,具有正向惯性锁止机制,可支持2个电路,并提供绿色外观选择。这些特性使其适用于需要高可靠性连接的多种应用,如工业自动化、消费电子和通信设备。

    2. 技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 额定电路数(最大) | 2 |
    | 色彩 - 树脂 | 绿色 |
    | 阻燃等级 | UL 94V-0 |
    | 极性锁定机制 | 与配对部件相匹配 |
    | 键控机制 | 与配对部件相匹配 |
    | 锁紧机制 | 与配对部件相匹配 |
    | 材料 - 树脂 | PBT |
    | 净重 | 803.000毫克 |
    | 间距 - 配接接口 | 3.30毫米 |
    | 间距 - 终端接口 | 3.30毫米 |
    | 工作温度范围 | -40°C 至 +105°C |

    3. 产品特点和优势


    CP-3.3 Receptacle Housing 具有多项独特功能和优势。首先,它的正向极化和惯性锁止机制确保了连接的稳定性和可靠性。其次,单排结构和2个电路的设计使得它非常适合作为信号传输和线对线连接的中间件。此外,其绿色树脂颜色和PBT材料提供了良好的阻燃性能和环境稳定性。这些特点使CP-3.3成为市场上同类产品的佼佼者,具有很强的竞争优势。

    4. 应用案例和使用建议


    CP-3.3 Receptacle Housing 在工业自动化、消费电子和通信设备等领域有着广泛的应用。例如,在工业自动化环境中,它可以用于连接传感器和控制器之间的信号传输;在消费电子领域,它可用于电视、音响系统等设备内部组件间的信号连接;在通信设备中,它可用于模块间的信号传输。为了确保最佳性能和长期稳定性,建议在安装时严格遵循制造商提供的安装指南,定期检查和维护连接器以避免任何潜在故障。

    5. 兼容性和支持


    CP-3.3 Receptacle Housing 可以与 CP-3.3 插头及其他相关的 Molex 产品配套使用。为了确保其在实际应用中的良好表现,Molex公司提供了详尽的技术支持和维护服务,包括产品手册、安装指南和技术咨询服务。此外,产品符合欧盟RoHS标准,并满足IEC-62474标准要求。

    6. 常见问题与解决方案


    1. 问题:如何判断连接器是否已正确安装?
    - 解决办法: 检查连接器是否完全插入并听到明显的“咔嗒”声。如果需要,可以使用工具轻轻推入直到听到锁定声音。
    2. 问题:长时间暴露在高温环境下是否会损坏连接器?
    - 解决办法: 连接器的工作温度范围为-40°C至+105°C,但如果超过这个范围,则可能会影响其性能和寿命。确保工作环境温度不超过推荐范围。
    3. 问题:是否需要定期更换连接器?
    - 解决办法: 连接器无需定期更换,但建议进行定期检查和维护以确保其性能稳定。

    7. 总结和推荐


    CP-3.3 Receptacle Housing 的设计和功能使其成为一种非常可靠和高性能的连接器。它的关键优势包括高可靠性、适用范围广和出色的环境稳定性。对于需要高质量信号传输和线对线连接的应用,我们强烈推荐使用这款产品。

5046930206参数

参数
触头端接 压接
针脚数 2pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

5046930206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5046930206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5046930206 5046930206数据手册

5046930206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.4955
10+ $ 0.2254 ¥ 2.0379
100+ $ 0.1722 ¥ 1.5565
500+ $ 0.1437 ¥ 1.2745
1000+ $ 0.1352 ¥ 1.1985
5000+ $ 0.1317 ¥ 1.1677
库存: 23979
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.49
