640160040

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 压线钳, 64016系列
供应商型号: 2134412
供应商: 海外现货
标准整包数: 1
MOLEX 线缆工具 640160040

640160040概述


    产品简介

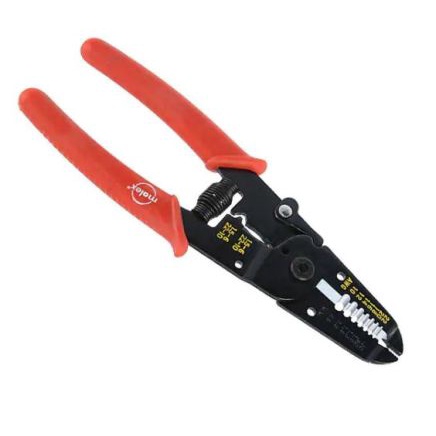

    本款手动线缆剥皮工具是专为低频次现场维修而设计的,适用于10-22 AWG(5.00-0.30mm²)电线的剥皮操作。它小巧便携,仅7.5英寸长,适合各种用户群体使用。该工具具有弹簧手柄、明确标记的电线尺寸、切割功能等,能够满足行业标准的压接需求。

    技术参数


    - 适用电线尺寸: 10-22 AWG(5.00-0.30mm²)
    - 工具长度: 7.5英寸(约19厘米)
    - 电线切割能力: 仅限铜线,禁止用于钢丝或硬质材料
    - 操作环境: 清洁干燥的工作区,避免活电路操作
    - 操作步骤:
    1. 打开工具:将释放杠杆朝远离工具方向旋转,手柄会自动弹开。
    2. 选择合适的电线规格和剥离长度。
    3. 将电线放入正确的剥离孔位,使剥离端达到预期长度。
    4. 挤压手柄,剥离绝缘层。
    5. 切割功能:将电线放入切口,挤压手柄切断电线。

    产品特点和优势


    - 弹簧手柄: 易于开启,适合各类用户。
    - 紧凑便携: 工具轻巧便携,适合现场使用。
    - 标记电线尺寸: 在工具上标记AWG和公制线径,便于选择。
    - 兼容性: 支持行业标准的压接工艺。
    - 安全保护: 设备设有释放杠杆和安全警告,确保用户操作时的安全。

    应用案例和使用建议


    应用案例
    该手动线缆剥皮工具特别适用于低频次的现场维修工作,例如家用电器修理、小型项目组装等。特别是在需要快速修复而不适合投入专用设备的场合。
    使用建议
    - 在操作前务必确保电线与电源完全断开连接。
    - 保持工作区域清洁干燥,佩戴适当的防护眼镜。
    - 使用正确尺寸的剥离孔,以确保电线不受损伤。
    - 定期进行维护保养,如清理工具、润滑活动部件等,以延长使用寿命。

    兼容性和支持


    该工具专门配合Molex终端及工具使用,需确保按照Molex的规格要求进行操作。此外,对于生产环境使用,不建议频繁重复使用此工具。工具的保修期为30天,但仅适用于未被改动或误用的情况。如果工具无法再满足最小拉力要求,则需要更换新工具。

    常见问题与解决方案


    - Q1: 是否可以使用该工具来切割钢丝?
    - A1: 不可以。该工具仅限于切割铜线,切记不要用于钢丝或硬质材料,否则会导致工具损坏。
    - Q2: 如何检查工具的性能?
    - A2: 检查方法参见制造商指南,通常通过拉力测试来验证工具是否仍能达到规定的拉力值。
    - Q3: 工具如何维护?
    - A3: 定期使用干净的刷子或软布清除灰尘和污染物;保持所有针点和轴承表面涂一层薄油(如SAE30W油),每5000次压接或每三个月涂抹一次。

    总结和推荐


    这款手动线缆剥皮工具凭借其紧凑便携的设计、精确的电线剥离能力和易于操作的特点,在低频次现场维修工作中表现出色。虽然不适用于高频率生产环境,但对于需要灵活便捷操作的场合,它是一款值得信赖的选择。强烈推荐给需要进行低频次现场维修工作的技术人员使用。
