934454107

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

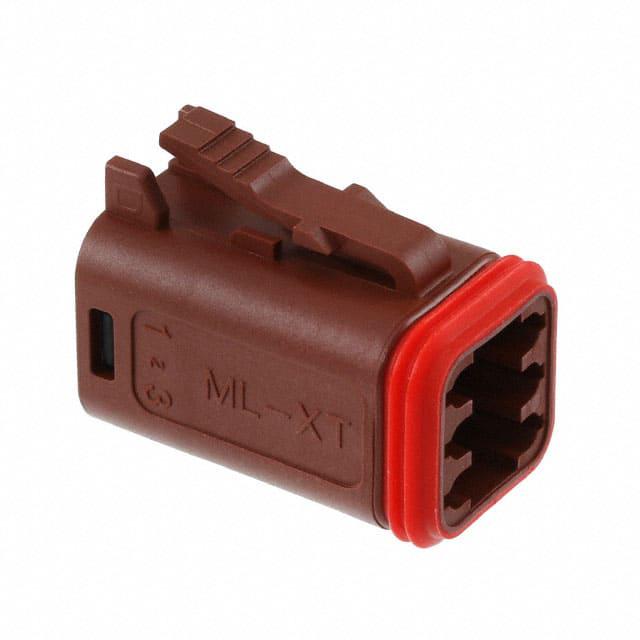

产品描述: Latch Lock,Plug 2 6pin Female Socket 压接 棕色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

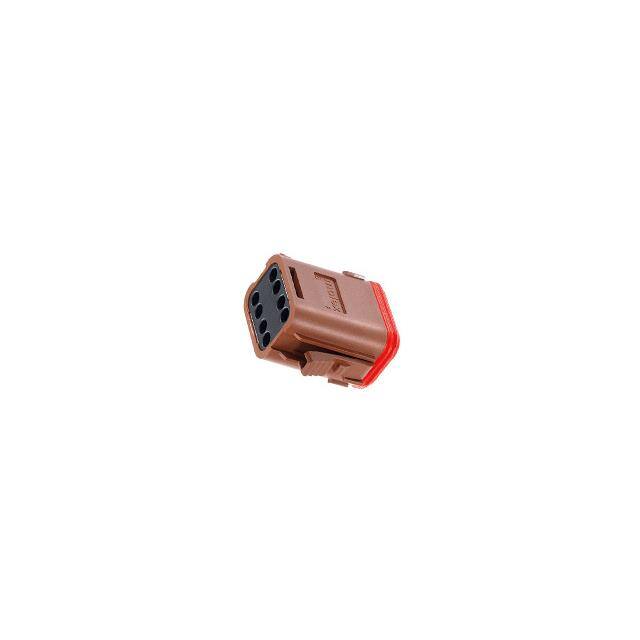

MOLEX 矩形连接器 - 外壳 934454107

934454107概述

    ML-XT CV Connector Series: A Comprehensive Guide

    1. 产品简介


    ML-XT CV连接器系列是专为商用车辆设计的电源和信号线到线连接系统。该系列包含7种不同的电路尺寸,分别是2、3、4、6、8、12和18个电路。这些连接器通过压接技术(请咨询Molex销售代表以获取12AWG选项)将导线固定到20至12 AWG范围内。产品资格验证基于对2个电路连接器进行的测试。其余电路大小的单独测试和部分测试序列可根据要求提供。

    2. 技术参数


    - 电路尺寸: 2、3、4、6、8、12和18个电路
    - 适用导线规格:
    - 20 AWG: 7.5 安培
    - 18 AWG: 10 安培
    - 16 AWG: 13 安培
    - 14 AWG: 13 安培
    - 工作温度范围:
    - 操作:-55°C 至 +125°C
    - 非操作:-55°C 至 +125°C

    3. 产品特点和优势


    ML-XT CV连接器系列具有以下几个显著特点:
    - 坚固耐用: 采用尼龙材料(30%玻璃填充),UL 94 HB等级,确保连接器的强度和耐久性。
    - 高性能终端: 铜合金制成的终端镀镍,且可选硬金镀层,提供可靠的电气连接。
    - 优秀的密封性: 插件密封采用液体硅橡胶,背封则采用高一致性橡胶,保证连接器的防水和防尘性能。
    - 高强度楔形锁: 也采用尼龙材料(30%玻璃填充)并达到UL 94 HB等级,进一步增强连接的可靠性。

    4. 应用案例和使用建议


    ML-XT CV连接器系列广泛应用于各种商用车辆,如卡车、巴士和其他重型车辆。在这些环境中,这些连接器需要能够承受极端温度、振动、冲击和湿度变化。例如,在恶劣天气条件下,连接器能够确保信号和电源的可靠传输。建议在安装过程中严格按照制造商提供的指南进行,以确保连接器的性能和寿命。

    5. 兼容性和支持


    ML-XT CV连接器系列设计用于与其他标准电子元件和设备兼容。Molex提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。此外,Molex还提供包装规范,确保产品在运输和存储过程中的安全。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是用户可能遇到的一些问题及相应的解决方法:
    - 问题: 插入和拔出时连接器受阻。
    - 解决方案: 确保终端正确安装,并检查是否有异物阻碍。
    - 问题: 连接电阻超出预期。
    - 解决方案: 检查连接器是否清洁,并重新进行压接。
    - 问题: 终端断裂。
    - 解决方案: 更换新的终端,并确保按照正确的步骤进行压接。

    7. 总结和推荐


    ML-XT CV连接器系列以其坚固耐用、高效可靠的性能,成为商用车辆连接系统的理想选择。它们适用于各种恶劣环境,并能确保长期稳定的运行。强烈推荐该产品给需要在严苛条件下保持稳定连接性能的应用场景。

934454107参数

参数
类型 Latch Lock,Plug
颜色 棕色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 6pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装

934454107厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934454107数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934454107 934454107数据手册
