638271700

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Application Tooling, Hand Tool for Super-Sabre Crimp Terminals
供应商型号: Q-638271700
供应商: 期货订购
标准整包数: 5
MOLEX 线缆工具 638271700

638271700概述

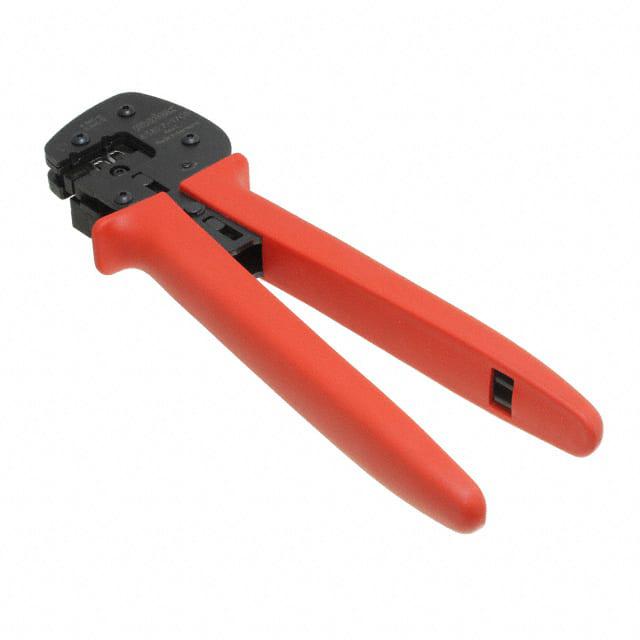

    Tool Kit Super-Sabre Crimp Terminals 技术手册

    1. 产品简介


    Tool Kit Super-Sabre Crimp Terminals 是一款专为电线端子压接设计的手动和电池驱动工具套件。这款终端适用于12 AWG的线缆,通过精确设计的压接轮廓确保终端的良好固定。Super-Sabre 系列终端主要用于工业、通信及消费电子领域,特别是在需要高可靠性的电线连接处。

    2. 技术参数


    - 产品类型: 手动及电池驱动终端压接工具套件
    - 支持的线缆规格: 12 AWG(American Wire Gauge)
    - 安装位置: 支持直接安装到手动压接工具或电池驱动压接头
    - 重量规格: 无详细信息,但工具设计轻便易操作
    - 工作电压: 手动工具无电压要求,电池驱动工具提供110V和220V两种选择
    - 绝缘层直径: 无特定限制
    - 剥离长度: 7.9 – 8.3 mm (0.31 – 0.33 in)
    - 导体压接高度:
    - 171825系列: 1.94-2.04 mm (0.076-0.080 in)
    - 171826系列: 2.23-2.33 mm (0.088-0.092 in)

    3. 产品特点和优势


    - 全循环棘轮手工具: 确保完整的压接,提高生产效率和可靠性
    - 人体工程学软把手: 增加操作舒适度
    - 精准设计的压接轮廓: 简化接触定位,提高压接精度
    - 出色的力比: 方便操作,提高工作效率
    - 兼容性: 可用于不同规格的工具套件,增加灵活性
    - 认证合规性: 符合IPC/WHMA-A-620 Class 2标准及RoHS规范

    4. 应用案例和使用建议


    Super-Sabre Crimp Terminals 广泛应用于电子设备的制造和维护过程中。例如,在汽车电子系统、智能家居设备和电信基础设施中,这款终端可用于关键连接点,保证系统的稳定运行。使用时建议注意如下几点:
    - 使用前务必检查线缆规格是否符合要求
    - 操作时佩戴防护眼镜,避免眼睛受伤
    - 定期进行保养和润滑,延长工具使用寿命

    5. 兼容性和支持


    该工具套件可以与不同型号的手动压接工具和电池驱动压接头配合使用,增加了工具的适用范围。Molex公司提供相关技术支持和维修服务,但不推荐客户自行拆解和修理工具。

    6. 常见问题与解决方案


    - 问题: 工具卡住或无法完全闭合
    - 解决方案: 旋转小槽螺丝(标记箭头)即可轻松解锁
    - 问题: 导体压接高度不符合规定
    - 解决方案: 进行拉力测试以确认压接质量,必要时调整压接力度

    7. 总结和推荐


    总体而言,Tool Kit Super-Sabre Crimp Terminals 在电线端子压接方面表现出色,具有操作简便、耐用性强等特点。对于需要高效且可靠的压接作业的应用场合,我们强烈推荐使用这款工具。不过需要注意的是,重复使用该工具应谨慎,避免过度磨损导致性能下降。

638271700参数

参数
零件状态 在售
包装方式 散装

638271700厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638271700数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638271700 638271700数据手册

638271700封装设计

查看详情并下载
Symbol
Footprint
3D Model
