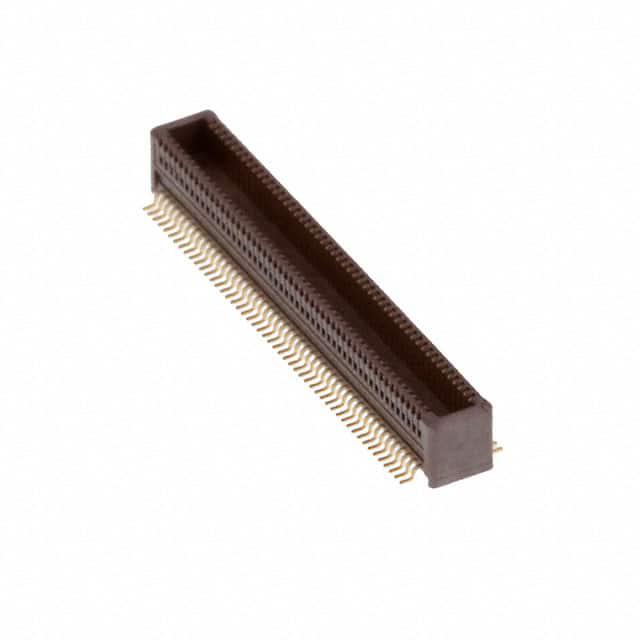

5010171008

厂牌: MOLEX
产品描述: Outer Shroud Contacts,Plug 400μm 2 100pin 4mm 3.05mm 250nm 金 贴片安装 21.55mm(长度)*4.37mm(高度)
供应商型号: 5010171008
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) 5010171008

5010171008概述

    SlimStack Board-to-Board Connectors: A Comprehensive Overview

    1. 产品简介


    SlimStack Board-to-Board Connectors 是一款精密的电子连接器,专为板对板连接设计。该系列产品主要用于信号传输,能够确保高密度电路的稳定连接。这些连接器具有极低的0.40mm间距,适用于多种现代电子设备,如通信设备、工业控制设备、医疗设备及消费电子产品。

    2. 技术参数


    - 基本参数
    - 产品型号:5010171008
    - 描述:SlimStack Board-to-Board Plug,0.40mm Pitch,Surface Mount,Dual Row,Vertical,4.00mm Stacking Height,100 Circuits
    - 系列号:501017
    - 类别:Board-to-Board Connectors
    - 接触电流:最大0.3A
    - 工作电压:最高30V AC (RMS)/DC
    - 环境温度范围:-25°C 到 +105°C
    - 物理参数
    - 接口间距:0.40mm
    - 堆叠高度:4.00mm
    - 配合宽度:5.10mm
    - 电路数(加载):100
    - 电路数(最大):100
    - 极化方式:无
    - 锁紧方式:无
    - 材料:磷青铜(金属),表面金镀层

    3. 产品特点和优势


    - 高密度连接:0.40mm的超低间距设计使得连接器能够在有限的空间内实现更高的电路密度。
    - 出色的耐用性:高达30次的插拔循环寿命,保证长期稳定的工作表现。
    - 宽广的温度适应范围:-25°C到+105°C的宽温度范围,适合各种恶劣环境的应用需求。
    - 环保材料:符合RoHS、REACH等环保标准,确保产品的可持续性和环保性。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于工业自动化控制系统中的传感器信号传输。
    - 医疗设备内部信号连接,如心电图仪、超声波仪器等。
    - 通讯设备的内部连接,如路由器、交换机等。
    - 使用建议:
    - 在高温环境下使用时,应确保良好的散热措施,避免过热损坏。
    - 在安装过程中,务必遵循正确的焊接和装配步骤,以确保连接器的正常工作。

    5. 兼容性和支持


    - 兼容性:
    - 此款连接器可以与同系列的SlimStack Receptacles完美匹配,实现高密度、可靠的板对板连接。

    - 支持:
    - 厂商提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中可能遇到的问题。
    - 公司技术支持团队可随时提供在线咨询和技术支持。

    6. 常见问题与解决方案


    - Q:如何确认连接器是否安装正确?
    - A:可以通过外观检查来判断,确保连接器垂直安装且没有明显的弯曲或偏移。

    - Q:如何处理焊接过程中出现的虚焊现象?
    - A:重新焊接连接器,确保焊锡均匀、充分覆盖引脚。

    - Q:在高温环境下,如何确保连接器的正常运行?
    - A:可以在电路板上增加散热片,或使用导热胶填充空隙,以增强散热效果。

    7. 总结和推荐


    综上所述,SlimStack Board-to-Board Connectors以其高密度连接、出色的耐用性和广泛的应用范围成为板对板连接的理想选择。该产品的优异性能和广泛的兼容性使其在市场上具备较强的竞争力。我们强烈推荐在需要高可靠性连接的电子设备中使用此款连接器。

5010171008参数

参数
排数 2
触头镀层
板上高度 3.05mm
针脚数 100pin
接合堆叠高度 4mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 400μm
长*宽*高 21.55mm(长度)*4.37mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5010171008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5010171008数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 阵列/边缘型/夹层式(板对板) MOLEX 5010171008 5010171008数据手册

5010171008封装设计

查看详情并下载
Symbol
Footprint
3D Model
