639023200

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Fine Adjust Applicator For SL Crimp Terminals 20-24 AWG
供应商型号: Q-639023200
供应商: 期货订购
标准整包数: 1
MOLEX 线缆工具 639023200

639023200概述

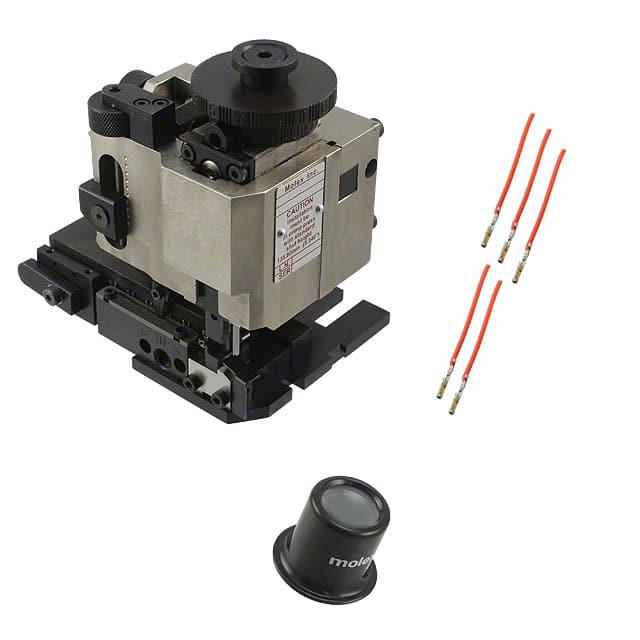

    Fine Adjust Applicator for SL™ Crimp Terminals:详细技术手册

    1. 产品简介


    Fine Adjust Applicator是一款专为SL™压接端子设计的应用工具。它主要用于处理22-24 AWG(美国线规)的导线。这款应用工具能够快速、准确地完成压接作业,是电力和自动化控制系统中不可或缺的重要部件。

    2. 技术参数


    - 导线规格:22-24 AWG(0.20-0.35平方毫米)
    - 绝缘直径:1.40-1.63mm(0.055-0.064英寸)
    - 剥线长度:3.17-3.56mm(0.125-0.140英寸)
    - 终端系列号:70058, 71851
    - 最大导体高度:0.89mm(0.035英寸)
    - 最小拉力:35.6N(8.0磅)
    - 工作环境:适应大多数自动电线加工机器

    3. 产品特点和优势


    - 快速更换工具:通过简单的按钮操作,可以轻松更换冲头。
    - 标准安装尺寸:设计符合行业标准安装要求,便于集成到现有系统中。
    - 快速设置:无需卸下工具即可调整压接高度、轨道和进料设置,节省时间。
    - 精细调节:通过逐步微调方式,轻松实现目标设定,精度高达0.015mm。
    - 独立调整环:分别调节导体和绝缘体压接高度,互不影响。
    - 兼容多种设备:可以直接适配于大多数自动电线加工机。

    4. 应用案例和使用建议


    - 自动化生产线:Fine Adjust Applicator可用于组装线上的压接工序,确保每根电线都能被精确压接到指定的端子上,从而提高生产效率和质量控制水平。
    - 建议:定期检查所有螺丝紧固情况,避免机器运行过程中松动导致故障。另外,在进行压接前,应手动循环压力机和应用工具,以验证工具对齐情况。

    5. 兼容性和支持


    - 兼容性:能够直接适配于大多数自动电线加工机器,适用于多种应用场景。
    - 支持:如需更多技术支持或维修服务,可参考Molex官方网站提供的说明文档或联系当地经销商获取帮助。

    6. 常见问题与解决方案


    1. 问题:压接后电线未能完全固定在端子内。
    - 解决方法:检查导体高度是否达到要求范围,调整相关组件以确保正确压接。

    2. 问题:操作过程中设备出现异常噪音。
    - 解决方法:确认所有螺钉均已紧固,同时检查是否有异物阻碍运动部件。

    7. 总结和推荐


    Fine Adjust Applicator凭借其高精度和便捷的操作流程,成为压接端子领域的佼佼者。对于需要大批量生产高质量电线连接件的企业来说,这款工具无疑是一个理想选择。无论是在组装线还是研发实验室,它都能提供稳定可靠的表现。强烈推荐此款工具用于各类电线端子压接应用。

639023200参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装
