545480571

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 5pin 1.2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 545480571
供应商: 云汉优选
标准整包数: 10

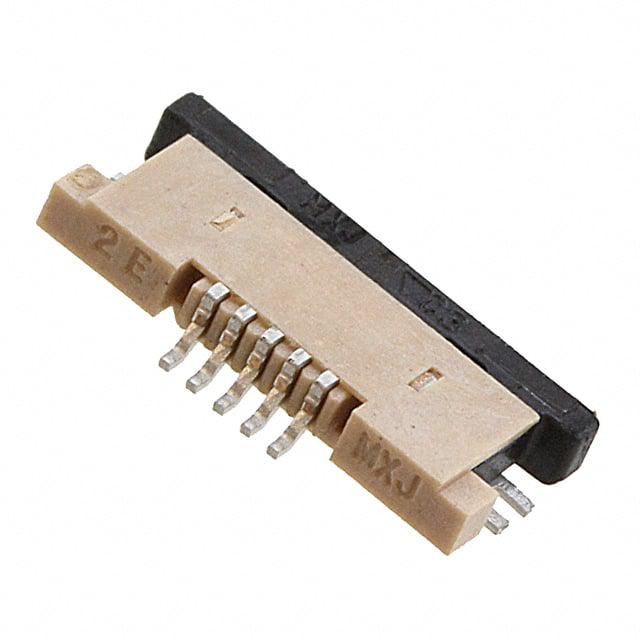

MOLEX FFC/FPC连接器 545480571

545480571概述


    产品简介


    0.5mm FPC Connector系列
    本系列电子元器件是0.5毫米间距的柔性印刷电路板(FPC)连接器,适用于需要高度可靠和紧凑连接的应用场景。这类连接器特别适用于消费电子、医疗设备、工业自动化等领域,由于其低电压、大电流处理能力,使其成为现代电子系统中不可或缺的组件。

    技术参数


    电气性能:
    - 额定电压:50 V
    - 额定电流:0.5 A(交流/直流)
    - 接触电阻:最大40毫欧姆
    - 绝缘电阻:最小50兆欧姆
    - 绝缘强度:在相邻终端或接地之间施加250伏交流电无击穿
    机械性能:
    - 插拔力:插入力(最大)和拔出力(最大)根据不同电路单元有所差异
    - 保持力:最小保持力(以公斤力为单位)根据不同电路单元有所差异
    环境性能:
    - 温度范围:-20°C至+85°C
    - 振动测试:±1.5毫米幅度,10~55~10赫兹,持续2小时
    - 冲击测试:50G冲击(三次每轴)
    - 热循环测试:-55°C至+85°C,100个循环

    产品特点和优势


    产品特点:
    1. 低电压和大电流处理能力:允许在狭小空间内实现高效的电力传输。
    2. 高可靠性:通过严格的电气和机械测试,确保在各种环境下稳定运行。
    3. 紧凑设计:节省空间,易于集成到复杂的电子系统中。
    4. 耐用性:通过振动和冲击测试,具备良好的抗干扰能力。
    优势:
    1. 广泛适用性:适用于多种行业和应用场景,如消费电子、医疗设备和工业控制等。
    2. 高效可靠:保证了连接的长期稳定性,减少故障率。
    3. 便捷安装:提供便捷的安装方式,降低装配成本。

    应用案例和使用建议


    应用案例:
    - 医疗设备:确保高精度传感器和显示屏之间的稳定连接。
    - 智能手机:保障电池和其他关键部件之间的高效通信。
    - 工业控制系统:在恶劣环境中实现可靠的数据传输。
    使用建议:
    - 在安装过程中,请确保FPC连接器正确插入,并遵循制造商提供的指南进行操作。
    - 定期检查连接器的接触状态,确保没有损坏或磨损。
    - 在极端环境条件下,可以考虑增加额外的防护措施,以增强系统的耐用性。

    兼容性和支持


    该系列产品兼容标准FPC连接器规范,适用于多种柔性电路设计。Molex公司提供全面的技术支持和售后服务,帮助客户解决任何安装和使用过程中的问题。此外,针对特定项目的需求,还可以定制化解决方案,确保满足客户的多样化需求。

    常见问题与解决方案


    问题一:连接器在插拔过程中出现卡滞现象。
    - 解决方案:检查是否有灰尘或异物进入连接器插槽,定期清理插槽,确保插拔顺畅。
    问题二:连接器在高温环境下出现温度上升。
    - 解决方案:确认是否超过了规定的电流承载能力,并采取适当的散热措施,如增加散热片或风扇。
    问题三:连接器在振动环境中表现不稳定。
    - 解决方案:选择更高抗震等级的产品型号,并确保固定稳固,防止松动。

    总结和推荐


    总结:
    0.5mm FPC连接器系列凭借其卓越的电气性能、机械特性和环境适应性,在多个领域表现出色。其坚固的设计和广泛的适用性使其成为众多电子产品中的理想选择。
    推荐:
    强烈推荐使用该系列连接器,特别是在对可靠性要求较高的场合。通过上述的技术参数、产品特点及使用建议,您可以更好地了解和利用这款产品的优势,以满足您的具体应用需求。

545480571参数

参数
板上高度 1.2mm
间距 500μm
端接 焊盘
额定电流 500mA
扁平柔性类型 FFC,FPC
针脚数 5pin
触头镀层
外壳颜色 -
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

545480571厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

545480571数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 545480571 545480571数据手册

545480571封装设计

查看详情并下载
Symbol
Footprint
3D Model
