2153272021

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 150mm长, Mini-Fit Jr.转Mini-Fit Jr.
供应商型号: Q-2153272021
供应商: 期货订购
标准整包数: 25

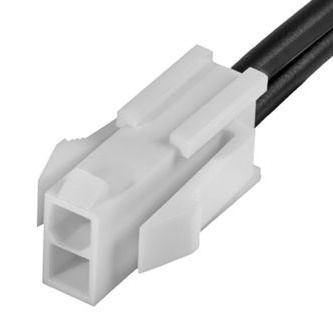

MOLEX 矩形线缆 2153272021

2153272021概述

    电子元器件产品技术手册:Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS)电缆组件

    1. 产品简介


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS)电缆组件是Molex公司推出的一款专为电源和信号传输设计的电缆组件。该产品属于Mini-Fit家族系列,采用双排结构设计,提供2个电路,长度为150毫米。其采用镀金(Au)接触端子,可承载高达9安培的最大电流,并支持最高600伏特的工作电压。该电缆组件适用于电源和电线连接场景,具有较强的可靠性与耐用性,广泛应用于各类电子设备中。

    2. 技术参数


    - 电气特性:
    - 最大电流: 9.0安培
    - 最大电压: 600伏特
    - 电路数量: 2
    - 接触间距: 4.20毫米
    - 镀层最小厚度(接触面): 0.762微米
    - 镀层最小厚度(端接面): 2.032微米
    - 物理特性:
    - 电缆长度: 150.00毫米
    - 连接器材料: 黄铜
    - 电缆绝缘直径: 1.80-3.10毫米
    - 线径大小: 16 AWG
    - 线材类型: UL 1015
    - 颜色: 黑色
    - 环境适应性:
    - 符合RoHS标准
    - 不含SVHC物质
    - 非低卤素

    3. 产品特点和优势


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS)电缆组件的主要特点是紧凑的设计、高可靠性和出色的电流承载能力。它通过镀金端子确保长期稳定性,并具备优良的机械强度,能够在严苛环境中保持稳定运行。此外,该组件还采用了易于安装的双端连接器设计,降低了装配难度,提高了生产效率。

    4. 应用案例和使用建议


    Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS)电缆组件适合用于多种电子产品,如工业控制设备、电信设施、计算机系统等。为了确保最佳性能,建议在使用前进行详细的电气测试,以确认所有连接均牢固无误。同时,应根据实际需求选择合适的线径和绝缘材料,避免过度弯曲电缆以减少磨损。

    5. 兼容性和支持


    该产品与Molex公司的其他Mini-Fit系列组件高度兼容,能够方便地与同系列的插座、端子及其他附件配合使用。Molex公司提供了全面的技术支持和服务,包括产品手册、安装指南和故障排查文档。如果遇到任何问题,用户可以通过官方技术支持渠道获得帮助。

    6. 常见问题与解决方案


    - 问题: 电缆在使用过程中出现接触不良。
    - 解决办法: 检查并重新压接连接器,确保接触端子完全插入且固定。

    - 问题: 电缆温度过高。
    - 解决办法: 确认负载电流不超过最大额定值,检查散热条件,确保良好的通风环境。

    7. 总结和推荐


    综上所述,Mini-Fit Jr. Male-to-Mini-Fit Jr. Male Off-the-Shelf (OTS)电缆组件是一款性能优异、应用广泛的电子元器件。其可靠的电气性能、坚固的物理结构和广泛的适用范围使其成为各种工业及消费电子应用的理想选择。因此,强烈推荐该产品给需要高效、稳定电源和信号传输解决方案的应用场合。

2153272021参数

参数
长*宽*高 150mm(长度)
包装方式 袋装

2153272021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153272021数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2153272021 2153272021数据手册

2153272021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.3608 ¥ 19.5949
库存: 1600000
起订量: 1600 增量: 25
交货地:
最小起订量为:25
合计: ¥ 489.87
