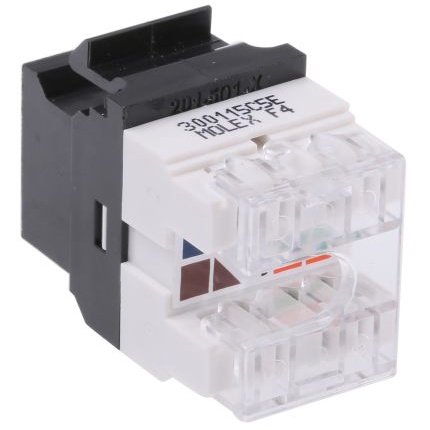

KSJ-00032-BK

产品分类: 其他工具
厂牌: MOLEX
产品描述: Molex Premise Networks RJ45模块, 插孔, 超五类, 无屏蔽双绞线 (UTP)
供应商型号: 502749
供应商: 海外现货
标准整包数: 1
MOLEX 其他工具 KSJ-00032-BK

KSJ-00032-BK概述

    # Keystone Jack Category 5e 技术手册解析

    1. 产品简介


    产品类型
    Keystone Jack Category 5e 是一种模块化插座,专为高性能网络连接设计,符合 Cat5e(超五类)标准。
    主要功能
    该产品旨在支持高速数据传输,能够满足现代网络需求,其设计遵循 TIA/EIA 568B.2 和 ISO/IEC 11801:2002 等国际标准,提供卓越的网络性能。
    应用领域
    Keystone Jack Category 5e 广泛应用于数据中心、企业办公环境及家庭网络系统,是构建局域网(LAN)和综合布线系统的理想选择。

    2. 技术参数


    | 参数名称 | 规格 |

    | 插头接口 | RJ45 |
    | 外壳材质 | 聚碳酸酯(UL94V-0 认证) |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 1.25 微米 Au/Ni |
    | 接触最小压力 | 100 克 |
    | 插件寿命 | 最小 750 次插入循环 |
    | 终端接触电阻 | ≤2.5 毫欧 |
    | 绝缘电阻 | >100 兆欧 |
    | 尺寸 | 23mm × 18mm × 30.6mm |
    | 工作频率 | 最高可达 100 MHz |
    电气特性:
    - 插入损耗:≤-0.4 dB
    - 近端串扰(NEXT):≥-43 dB
    - 远端串扰(FEXT):≥-35.1 dB
    - 回波损耗:≥-20 dB

    3. 产品特点和优势


    特点
    - 标准 Keystone 设计,兼容性广泛。
    - 支持双色编码(568A/568B),便于安装。
    - RJ11 兼容性增强应用灵活性。
    - 符合 TIA/EIA-568-B.2-1 和 ISO 11801:2002 标准。
    - 高可靠性,使用寿命长(插拔次数 ≥750 次)。
    优势
    - 出色的传输性能,确保数据通信稳定可靠。
    - 高强度外壳设计,适用于恶劣工作环境。
    - 精密制造工艺,降低信号衰减和干扰。

    4. 应用案例和使用建议


    应用案例
    - 数据中心:用于高密度机架配线。
    - 企业办公室:支持语音、视频和数据传输。
    - 家庭网络:实现千兆级 Wi-Fi 和有线连接。
    使用建议
    - 在布线过程中确保接线规范,优先选用双色编码以避免错误配置。
    - 建议与同类高性能电缆配套使用,以充分发挥 Keystone Jack 的潜力。
    - 定期检查连接点,确保接触良好,避免因氧化导致性能下降。

    5. 兼容性和支持


    兼容性
    - 支持主流 Keystone 配件,包括面板、支架等。
    - 兼容其他 Cat5e/Cat6 设备,适合不同规模网络系统。
    厂商支持
    - 提供全球范围技术支持和服务保障。
    - 官方网站提供完整的产品文档和技术指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后信号不稳定 | 确保接触良好,重新插入或更换终端设备 |
    | 串扰现象严重 | 检查电缆质量,重新布线 |
    | 回波损耗超标 | 更换高性能终端,减少信号反射 |

    7. 总结和推荐


    综合评估
    Keystone Jack Category 5e 以其高性能、高可靠性和广泛的适用性成为网络布线领域的佼佼者。无论是数据中心还是家庭网络,其卓越的电气性能和耐用性都令人印象深刻。
    推荐结论
    强烈推荐 Keystone Jack Category 5e 作为高性能网络布线的核心组件。尤其适合需要高数据速率和稳定性的应用场景。对于追求极致性能的用户来说,它无疑是最佳选择。

KSJ-00032-BK厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

KSJ-00032-BK数据手册

厂牌 PDF简要描述 下载
MOLEX 其他工具 MOLEX KSJ-00032-BK KSJ-00032-BK数据手册

KSJ-00032-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
