2164011031

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mega-Fit系列, 5.7mm节距, 150mm长, Mega-Fit转无终端接头
供应商型号: 900-2164011031-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形线缆 2164011031

2164011031概述


    产品简介

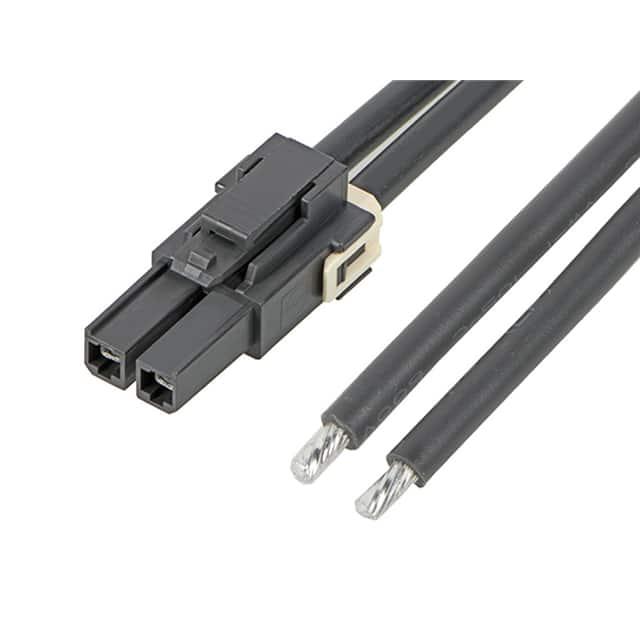

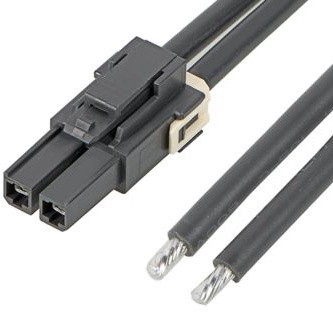

    产品名称:Mega-Fit Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly
    产品类型:电源和信号电缆组件
    产品描述:单行,150.00mm长度,锡镀层,3电路,黑色
    主要功能:适用于电源连接、线对板连接和线对线连接,提供高功率装配能力
    应用领域:广泛应用于工业自动化、电力传输、通信设备等领域

    技术参数


    - 电流:最大25.0A
    - 电压:最大交流600V(RMS)/直流600V
    - 电缆长度:150.00mm
    - 电路数:3个(最大3个)
    - 接头性别:雌性-尾插
    - 接口间距:5.70mm
    - 线材类型:UL 1015标准
    - 线绝缘直径:最大4.06mm
    - 线径(AWG):12
    - 锁紧机构:支持与对接零件锁紧

    产品特点和优势


    1. 高性能连接:能够承受高达25.0A的电流,适用于高功率设备。
    2. 宽电压范围:支持600V AC(RMS)/DC,适用于多种电源环境。
    3. 可靠锁定机制:设计了可靠的锁紧机构,确保连接稳固且不易松脱。
    4. 抗干扰能力强:采用高导电铜材料,降低信号衰减和干扰。
    5. 环境友好:符合IEC-62474等环保标准,减少环境污染。

    应用案例和使用建议


    应用案例:在工业自动化领域,用于连接PLC控制器与电机驱动器,保证高效稳定的电力传输。在电力传输系统中,用于连接太阳能电池板与储能设备,确保高效的能量转换。
    使用建议:
    1. 在安装过程中确保电缆长度适中,避免过度弯曲导致损坏。
    2. 使用前仔细检查电缆的电气参数是否符合实际需求。
    3. 定期检查锁紧机构,确保连接稳定可靠。
    4. 避免将电缆暴露在高温或潮湿环境中,以延长使用寿命。

    兼容性和支持


    兼容性:与Mega-Fit系列的其他产品兼容,例如Mega-Fit单行接头(编号200241)和单行插头壳体(编号213814和213815)。
    支持和维护:
    - 提供制造商的技术支持服务。
    - 可获得Molex官方提供的产品保修服务。
    - 可根据需要定制特殊规格的产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查锁紧机构是否正确安装,确保连接牢固。 |
    | 电流过高 | 确认电缆的实际电流不超过25.0A,必要时更换更大容量的电缆。 |
    | 电压波动大 | 检查设备负载情况,确保不会超过600V的最大电压限制。 |

    总结和推荐


    综合评估:Mega-Fit Female-to-Pigtail Off-the-Shelf (OTS) Cable Assembly是一款高性能、高可靠性、环保型的电缆组件。它在工业自动化、电力传输等领域具有广泛的应用前景。
    推荐:强烈推荐使用这款产品。无论是从性能指标还是环境友好性来看,它都是当前市场上非常优秀的电缆组件选择。如果您需要一款既能满足高功率要求又兼顾稳定性的电缆组件,那么这款产品将是您的理想之选。

2164011031参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 散装

2164011031厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2164011031数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2164011031 2164011031数据手册

2164011031封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2444 ¥ 35.8652
10+ $ 3.4684 ¥ 29.0262
50+ $ 3.0959 ¥ 25.9086
100+ $ 2.948 ¥ 24.6709
250+ $ 2.7634 ¥ 23.1262
500+ $ 2.6315 ¥ 22.0225
1000+ $ 2.506 ¥ 20.9719
2500+ $ 2.3492 ¥ 19.6603
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.86
