638112400

产品分类: 线缆工具
厂牌: MOLEX

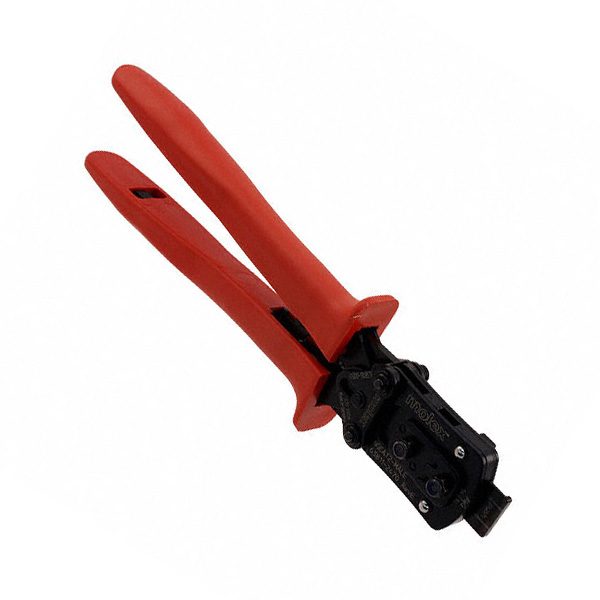

产品描述: Molex 手动压线钳, 适合MX150 Connector Contacts
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638112400

638112400概述

    电子元器件技术手册:1.50mm (.591") Pitch, MX150刀片端子手压工具

    产品简介


    本手册介绍了用于1.50mm (.591") Pitch连接器系统的MX150刀片端子的手压工具(型号为33000系列和33011系列)。该工具主要用于压接14-16 AWG规格的电线。它的主要功能是提供精确且可靠的电线压接操作,适用于汽车、工业控制和其他需要高性能电气连接的应用场景。

    技术参数


    - 终端类型:1.50mm (.591") Pitch,MX150刀片式公端子
    - 适用线径范围:
    - 14 AWG:2.00 mm²,2.54-2.69 mm(0.100-0.106 in)
    - 16 AWG:1.27 mm²,2.18-2.34 mm(0.086-0.092 in)
    - 绝缘层压接高度:2.70-2.90 mm(106-114 mil)
    - 导体压接高度:
    - 14 AWG:1.60-1.70 mm(0.063-0.067 in)
    - 16 AWG:1.30-1.40 mm(0.051-0.055 in)
    - 最大绝缘层压接力:
    - 14 AWG:180.0 N(40.50 lb)
    - 16 AWG:120.0 N(27.00 lb)
    - 操作条件:工具必须按照制造商的规范使用,避免不当操作导致损坏。

    产品特点和优势


    - 完整的压接周期:该工具具有全循环棘轮机构,确保每次压接都完整且一致。
    - 人体工程学设计:软把手设计提高使用者的舒适度。
    - 精准的压接轮廓:精密设计的压接轮廓确保简单方便的接触定位。
    - 出色的力比:易于操作,因为工具的力比非常高。

    应用案例和使用建议


    该工具适用于14-16 AWG电线的压接操作。建议用户严格按照操作说明进行压接,以保证压接质量和工具寿命。在压接过程中,应确保电线刷处于导体压接部分下方或与之齐平,以保持良好的导体接触。对于不同规格的电线和终端,可能需要不同的压接程序,因此验证测试是必要的。

    兼容性和支持


    该工具适用于1.50mm (.591") Pitch连接器系统和MX150刀片端子。用户应在不同的工具和电线规格下进行验证测试。Molex公司提供有限的保修服务,但不修复手工具或更换非标准部件。

    常见问题与解决方案


    1. 工具卡住或卡顿:不要强行打开或关闭工具,应通过推动棘轮释放杆轻松打开。
    2. 压接力不足:确保工具的正确使用,如清洁和润滑,以维持工具的最佳性能。

    总结和推荐


    该工具提供了可靠的电线压接解决方案,尤其适用于低批量生产或原型设计需求。尽管工具的保修期限仅为30天,但如果遵循正确的维护和操作程序,工具可以长时间保持高效运行。推荐给那些需要高质量电线压接操作的专业用户。

638112400参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 盒装,散装
