0210200220

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: FFC JUMPER CABLE 20CONDUCTORS 0.2M 30V 0.5A BAG
供应商型号:
供应商:
标准整包数: 0

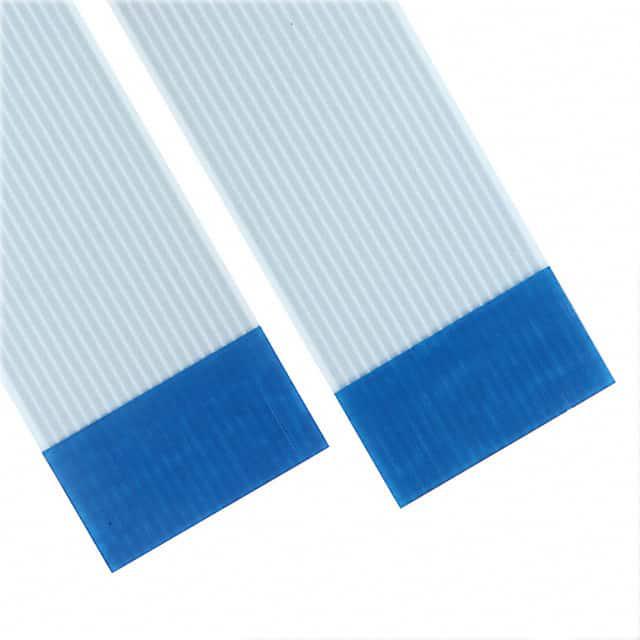

MOLEX 扁平带状线缆 0210200220

0210200220概述


    产品简介


    Premo-Flex™ FFC 和蚀刻聚酰亚胺跳线是莫仕(Molex)公司生产的一款扁平柔性电缆跳线(Flat Flexible Cable, FFC)。这类产品主要用于连接电路板之间的信号传输,具有体积小、灵活性高、可靠性强等特点。Premo-Flex™ FFC 跳线特别适用于需要高度紧凑设计的消费电子、移动设备、便携式医疗设备以及其他需要细长电缆的应用领域。

    技术参数


    - 产品类型:0.50mm间距Premo-Flex™ FFC跳线
    - 连接方式:接触点位于电缆相反两侧(Type D)
    - 电路数量:20个电路
    - 电缆长度:0.203米
    - 电缆厚度:0.27毫米
    - 镀层:锡(Sn)镀层
    - 工作温度范围:-40°C 至 +80°C
    - 最大电流:每个触点最大承载电流为0.5安培
    - 最大电压:30伏特
    - 焊接工艺数据:
    - 最大工艺温度:250°C
    - 工艺温度下保持时间:30秒
    - 最大循环次数:1次
    - 认证:
    - 符合欧盟RoHS标准
    - 不符合REACH SVHC评审要求
    - 非低卤素产品

    产品特点和优势


    Premo-Flex™ FFC跳线具有以下显著特点和优势:
    - 高度紧凑设计:得益于0.50mm的细小间距,可以实现高密度的电路连接。
    - 耐温性好:能够在极端温度环境下正常工作,适合于各种复杂的工作环境。
    - 优异的机械强度:经过专门设计,具备良好的柔韧性,可以弯曲而不损坏。
    - 高效可靠的连接:通过Type D的连接方式,确保稳定的信号传输。

    应用案例和使用建议


    这些跳线广泛应用于手机、平板电脑、智能手表和其他便携式电子产品中。它们可以在有限的空间内提供高效的电路连接,从而节省宝贵的PCB面积。对于设计者而言,建议在布线时充分考虑电缆的厚度和弯折性能,以避免在实际应用中出现问题。

    兼容性和支持


    Premo-Flex™ FFC跳线与Molex的其他相关产品如FFC/FPC连接器相兼容。客户可以访问莫仕官方网站获取更多详细信息和支持服务。此外,公司还提供了专业的技术支持,以帮助客户解决可能出现的技术问题。

    常见问题与解决方案


    1. 问题:焊接过程中如何防止电缆受损?
    - 解决方案:严格控制焊接时间和温度,建议不超过30秒的持续时间,并确保最高温度不超过250°C。
    2. 问题:如何处理长时间使用后出现的电缆弯曲疲劳问题?
    - 解决方案:定期检查电缆的弯曲情况,并采取适当的防护措施,如增加支撑结构来减轻应力集中区域的负担。
    3. 问题:电缆如何进行清洁?
    - 解决方案:使用柔软的布料蘸取少量异丙醇轻轻擦拭电缆表面,切勿使用腐蚀性的清洁剂。

    总结和推荐


    Premo-Flex™ FFC跳线是一款在性能和可靠性方面都表现优异的产品。它的紧凑设计和优异性能使其成为众多高精度、高性能应用的理想选择。考虑到其广泛的适用性和莫仕公司的强大支持体系,强烈推荐此款产品用于需要高密度电路连接的应用场合。

0210200220参数

参数
长*宽*高 203.2mm(长度)
应用等级 工业级
零件状态 停产
包装方式 袋装

0210200220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0210200220数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0210200220 0210200220数据手册

0210200220封装设计

查看详情并下载
Symbol
Footprint
3D Model
