0150200059

产品分类: 扁平带状线缆
厂牌: MOLEX

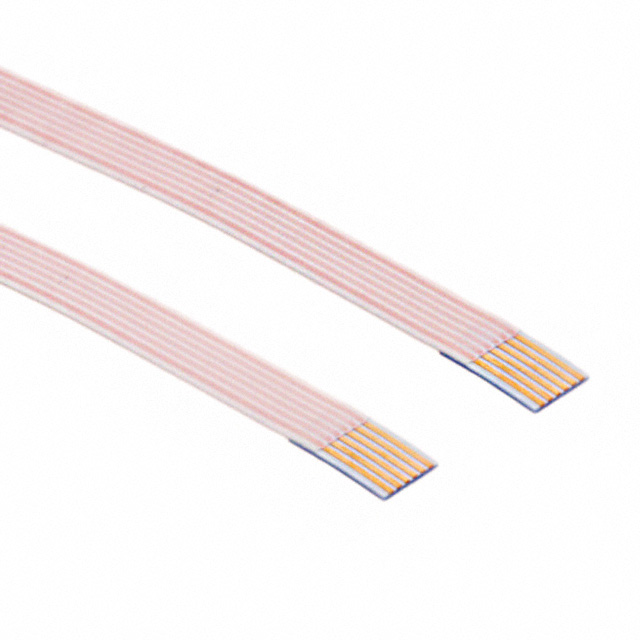

产品描述: Cable Assembly FFC Jumper Cable 6Conductors 60VAC 0.127m
供应商型号: 0150200059-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0150200059

0150200059概述

    0.50mm Center FFC Jumper Cable (High Temperature, Au Plating) 技术手册

    1. 产品简介


    本手册详细介绍了0.50mm中心间距FFC(柔性扁平电缆)跳线电缆,该电缆采用高温设计,具有金镀铜导体。这类电子元器件广泛应用于消费电子、通信设备、医疗仪器和工业自动化等领域。

    2. 技术参数


    以下是该电子元器件的主要技术参数:
    | 参数名称 | 规格 |

    | 导体数量 | 6至80根 |
    | 间距 (Pitch) | 0.50 ± 0.05mm |
    | 宽度 (Total width) | 0.50(N+I) ± 0.06mm |
    | 排间距 (Span) | 0.50 (N-I) ± 0.10mm |
    | 边缘宽度 (Margin width) | 0.5 + 0.15/- 0.096mm |
    | 端子长度 (Strip length) | 2.00 至 10.00 ± 0.80mm |
    | 连接区域厚度 (End thickness of the connection area) | 0.30 ± 0.05mm |
    | 绝缘区域厚度 (Thickness of the insulated area) | 0.27 ± 0.05mm |
    | 绝缘长度 (Insulated length) | 20至3999mm ± (2.00, 3.00, 4.00, 5.00mm) |
    | 加强长度 (Reinforcement length) | 6.00至20.00 ± 2.00mm |
    | 弯曲度 (End squareness) | 0.30mm max |
    其他关键规格包括:
    - 导体:金镀铜导体,厚度为0.10mm
    - 绝缘材料:聚酯+阻燃胶带,厚度为0.086mm
    - 加强材料:聚酯+胶带,厚度为0.15mm
    - 操作温度范围:-40°C至+105°C

    3. 产品特点和优势


    该0.50mm中心FFC跳线电缆具有以下特点和优势:
    - 高温稳定性:能够在极端环境下稳定工作,适用于需要高可靠性的应用场景。
    - 优良的电气特性:通过严格的电气测试,确保长期运行下的可靠性。
    - 耐用性:具备优异的耐磨、耐热及冷弯性能。
    - 环保认证:符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    该产品广泛应用于手机、平板电脑、液晶显示器、打印机等消费电子产品。使用时建议注意以下几点:
    - 安装环境:确保工作环境的温度在-40°C到+105°C范围内。
    - 避免物理损伤:尽量减少接触尖锐物体以防止绝缘层受损。
    - 正确连接:严格按照制造商的指导手册进行连接操作,以确保最佳性能。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与其他常见的电子组件和设备配合使用。制造商提供了全面的技术支持服务,包括在线技术支持和现场服务支持。

    6. 常见问题与解决方案


    - 问题:安装过程中发现插针不匹配。
    - 解决方法:检查电缆规格是否与实际需求一致,确认所有参数是否符合要求。

    - 问题:设备长时间运行后电缆出现故障。
    - 解决方法:确保电缆放置在规定的温度范围内,定期检查并维护设备,保持良好工作状态。

    7. 总结和推荐


    该0.50mm中心FFC跳线电缆以其卓越的电气性能和稳定的高温特性,在多个应用领域展现出了强大的竞争力。综合来看,这款产品值得在电子制造和研发项目中选用。我们强烈推荐此款产品用于需要高性能、高可靠性的场合。

0150200059参数

参数
长*宽*高 127mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0150200059厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150200059数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150200059 0150200059数据手册

0150200059封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5424 ¥ 29.9333
10+ $ 3.0078 ¥ 25.4159
25+ $ 2.7148 ¥ 22.7196
50+ $ 2.585 ¥ 21.6334
100+ $ 2.4616 ¥ 20.6003
250+ $ 2.3074 ¥ 19.3103
500+ $ 2.1973 ¥ 18.3888
1000+ $ 2.0925 ¥ 17.5114
3000+ $ 1.9365 ¥ 16.2064
库存: 4250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.93
