638278700

产品分类: 线缆工具
厂牌: MOLEX

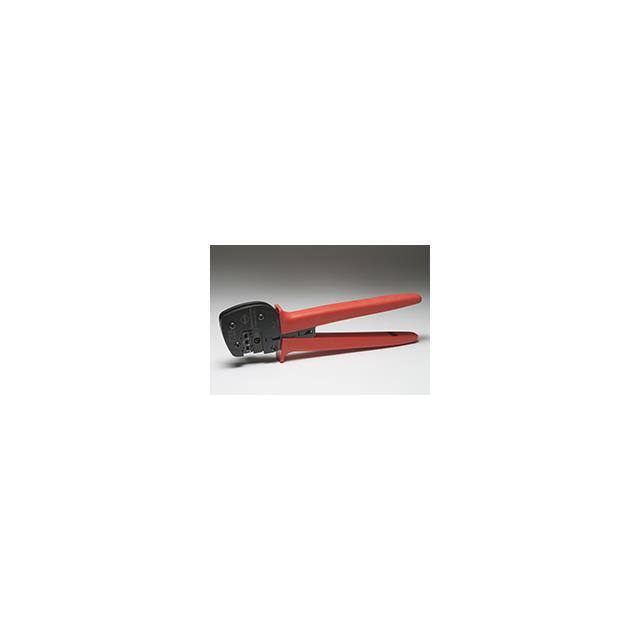

产品描述: Hand Crimp Tool for S8 and T20 Sealed Single Contact Bulb Socket Terminal
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638278700

638278700概述

    手动压接工具 — 封装单接触端子
    Doc No: ATS-6382787HM
    发布日期: 06-05-15
    修订: A

    1. 产品简介


    这款手动压接工具专为封装单接触端子设计,适用于S8和T20插座系列。这些终端广泛应用于电力传输和通信系统中,以确保稳定的电气连接。此工具不仅适用于实验室和现场维修,还可配合电池驱动工具使用,从而提高工作效率。

    2. 技术参数


    - 绝缘
    - 剥线长度: 5.0 – 5.5 mm (0.20 – 0.22 in.)
    - 导体
    - 压接高度: 1.35–1.45 mm (0.053–0.057 in.)
    - 压接宽度: 2.10–2.20 mm (0.083–0.087 in.)
    - 工作环境
    - 温度范围: 未指定
    - 拉力测试
    - 最小导体拉力:
    - 0.5 mm²: 88.3 N (20 lb)
    - 0.75 mm²: 117.8 N (26.5 lb)
    - 0.85 mm²: 127.5 N (28.7 lb)

    3. 产品特点和优势


    - 全行程棘轮手工具: 确保完整压接。
    - 符合人体工程学的软把手: 舒适操作。
    - 简单定位的精确压接轮廓: 提升精度和效率。
    - 优良的力比: 易于操作。
    - 多工具套件可以与单一电池驱动工具配合使用: 增强通用性。

    4. 应用案例和使用建议


    - 应用案例:此工具可用于电力传输系统中的高压缩要求场合,如汽车工业、航空电子和工业自动化等。
    - 使用建议:根据不同的应用需求选择合适的端子大小。压接前确保工具和终端已正确安装并锁定。

    5. 兼容性和支持


    - 可以使用多个工具套件与单一电池驱动工具配合。
    - 厂商提供定期维护和支持服务,确保工具长期稳定运行。

    6. 常见问题与解决方案


    - 问题: 工具卡住或堵塞。
    - 解决方案: 不要强行打开或关闭工具。旋转标记有箭头的小槽螺丝来释放工具。

    7. 总结和推荐


    优点

    总结

    :
    - 高精度的压接过程确保了可靠的电气连接。
    - 人体工程学设计提升用户体验。
    - 长寿命设计,减少维护成本。
    - 多用途工具套件增加灵活性。
    推荐:
    强烈推荐使用此工具。它在各种应用中表现卓越,特别是在需要高精度压接的应用场景中。

638278700参数

参数
包装方式 盒装,散装
