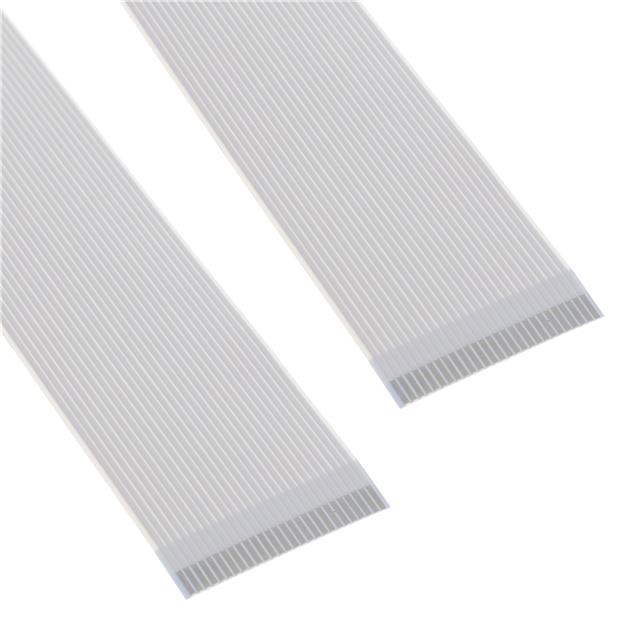

0152670967

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 27Conductors 0.051m 1.2A
供应商型号: 0152670967-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0152670967

0152670967概述

    Premo-Flex™ FFC Jumper 技术手册

    产品简介


    Premo-Flex™ FFC跳线是为电路板连接设计的耐用、超柔性、低成本解决方案。它们广泛适用于各种行业,从汽车到医疗设备。产品系列涵盖了0.50mm、1.00mm和1.25mm间距的扁平柔性电缆(FFC)跳线,提供标准长度、间距和电路尺寸,以满足不同柔性互连需求。

    技术参数


    Premo-Flex™ FFC跳线的主要技术参数如下:
    - 温度范围:-40°C 至 +105°C
    - 折叠测试:在+180°C手动折叠至4.00mm半径,至少20次循环
    - 电压:最大60V
    - 电流:
    - 0.50mm间距:最大0.5A
    - 1.00mm间距:最大1.2A
    - 1.25mm间距:最大1.4A
    - 电阻:导体电阻≤730欧姆/km,绝缘电阻≥10兆欧姆/km
    - 耐燃等级:符合UL 758 VW-1标准
    - RoHS和卤素标准:符合要求

    产品特点和优势


    Premo-Flex™ FFC跳线的独特功能和优势包括:
    - 多种电路尺寸(4到60)和定制长度
    - 接触面积可在柔性电缆的同一侧或相对侧配置
    - 105°C的高温额定值
    - 简化组装过程
    - 不同厚度的电缆终端选项
    - 聚酯绝缘材料
    - 特别灵活的0.12mm电缆选项
    - 符合行业标准要求
    - 在难以触及的应用中易于装配
    - 符合REACH要求
    - 延长电缆寿命:90万次循环相比标准跳线的6000次

    应用案例和使用建议


    Premo-Flex™ FFC跳线在多种行业中有广泛应用,如汽车电子、消费电子、计算机设备、工业、医疗设备、军事设备及家用电器。在汽车领域,它们可用于车载音响、DVD播放器、GPS设备、液晶显示屏、键盘及可移动单元;在消费电子中,适用于机顶盒、摄像机、等离子显示器;在计算机领域,用于笔记本电脑、打印机、扫描仪、键盘、LCD显示屏等。
    建议在使用这些跳线时,注意其工作环境温度限制,并确保正确的连接方式以避免过热或损坏。同时,对于需要高灵活性的应用,推荐使用0.12mm电缆厚度的跳线。

    兼容性和支持


    Premo-Flex™ FFC跳线可与零插入力(ZIF)、非ZIF或低插入力(LIF)的FFC连接器配合使用,所有型号均提供标准长度和超过305mm的定制长度。Molex公司提供了广泛的FFC连接器产品线,并可根据客户需求定制FFC连接器。此外,Molex提供原型开发服务,交货时间为大约一周。

    常见问题与解决方案


    - 问题:电缆寿命较短
    - 解决方法:选择使用寿命更长的型号,如使用0.12mm电缆厚度的产品。
    - 问题:在高温环境下表现不佳
    - 解决方法:确保所选产品的工作温度范围覆盖所需环境温度。
    - 问题:连接不稳定
    - 解决方法:检查连接器是否正确安装,并确保符合行业标准的要求。

    总结和推荐


    Premo-Flex™ FFC跳线在设计、制造和可靠性方面表现出色。其多功能性、耐用性和易用性使其成为多行业应用的理想选择。特别推荐在需要高柔性、高温适应性和较长使用寿命的应用场合使用。
    综上所述,如果您正在寻找一种耐用、灵活且易于集成的解决方案来连接PCB板,Premo-Flex™ FFC跳线无疑是最佳选择之一。

0152670967参数

参数
长*宽*高 50.8mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152670967厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152670967数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152670967 0152670967数据手册

0152670967封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8285 ¥ 15.4508
10+ $ 1.4612 ¥ 12.3475
25+ $ 1.3694 ¥ 11.5718
50+ $ 1.2555 ¥ 10.5069
100+ $ 1.1956 ¥ 10.0055
250+ $ 1.1206 ¥ 9.3782
500+ $ 1.0671 ¥ 8.9305
1000+ $ 1.0162 ¥ 8.5041
3000+ $ 0.9404 ¥ 7.8701
库存: 985
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.45
