638239900

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 手动压线钳 63823系列, 用于SATA 电源电缆接线端子
供应商型号: 2134404
供应商: 海外现货
标准整包数: 1

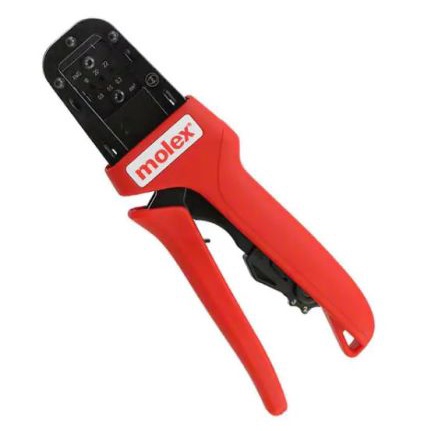

MOLEX 线缆工具 638239900

638239900概述


    产品简介


    手柄压接工具:SATA电源线压接插座
    这种手柄压接工具主要用于对SATA电源线上的压接插座进行加工。它适用于18至22 AWG的导线,并确保这些导线能够稳固地安装到SATA电源线上。此工具的设计旨在满足各种复杂的工作需求,并确保高效和可靠的压接操作。

    技术参数


    - 适用终端系列号: 67581
    - 电线规格: 18-22 AWG
    - 绝缘直径范围: 1.40-2.40 mm (0.055-0.094 in)
    - 剥线长度: 3.50 mm (0.138 in)
    - 最大切刀距离: 0.50 mm (0.020 in)
    - 导线截面高度范围:
    - 18 AWG: 1.15-1.25 mm (0.045-0.049 in)
    - 20 AWG: 1.10-1.20 mm (0.043-0.047 in)
    - 22 AWG: 1.05-1.15 mm (0.041-0.045 in)
    - 绝缘层压接高度:
    - 18 AWG: 3.50 mm (0.138 in)
    - 20 AWG: 3.50 mm (0.138 in)
    - 22 AWG: 3.50 mm (0.138 in)

    产品特点和优势


    该工具具有多项显著的优点和功能,使其成为高质量SATA电源线压接的理想选择:
    - 全循环棘轮手柄:确保完整的压接效果,不会因操作不当导致压接不完全。
    - 人体工学软胶手柄:提供舒适的握持感,长时间操作也不会感到疲劳。
    - 精确定位的终端定位止动器:确保终端在正确的位置进行压接。
    - 符合IPC/WHMA A-620标准(二级):确保产品质量和可靠性。
    - 符合RoHS标准:确保环保无害。
    - 双侧操作:可方便地转换为右手或左手操作,提高操作灵活性。

    应用案例和使用建议


    应用案例:
    - SATA电源线的组装:使用此工具对SATA电源线上的压接插座进行高效可靠的加工。
    - 数据中心和服务器设施:这些环境需要高性能的连接器,以保证电力供应的稳定和安全。
    使用建议:
    - 剥线长度的控制:严格按照指定的3.50 mm进行剥线,以确保压接质量。
    - 处理大直径导线:对于较粗的导线,应在工具完全打开的状态下进行插入和压接。
    - 定期检查与维护:定期检查工具的磨损情况,按照制造商的建议进行保养和润滑,确保长期使用时的性能稳定。

    兼容性和支持


    此工具专用于特定的Molex终端型号,如67581系列。与Molex终端兼容良好,但不适用于其他品牌或型号的终端。厂商提供详细的用户手册和技术支持服务,确保用户可以正确地操作和维护工具。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 工具卡住或卡死 | 按照图11所示,通过按压释放杠杆来解锁工具。 |
    | 需要调整工具预紧力 | 按照图12所示步骤,调整设置轮来增加或减少预紧力,直至达到正确的压接条件。 |
    | 绝缘层压接不良 | 确保剥线长度和压接高度符合要求,必要时重新进行压接。 |

    总结和推荐


    综上所述,这款手柄压接工具具有优秀的性能和可靠的操作体验。它具备出色的制造质量和人性化设计,适用于各种高要求的应用场景。考虑到其在SATA电源线组装中的卓越表现,我们强烈推荐该工具给所有需要高质量连接器组装的专业人士。

638239900参数

参数
零件状态 在售
包装方式 盒装

638239900厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638239900数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638239900 638239900数据手册

638239900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3622.8668
5+ ¥ 3550.4141
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3622.86
