首页  >  产品百科  >  0192030063

0192030063

产品分类: 端子 - 环形端子
厂牌: MOLEX

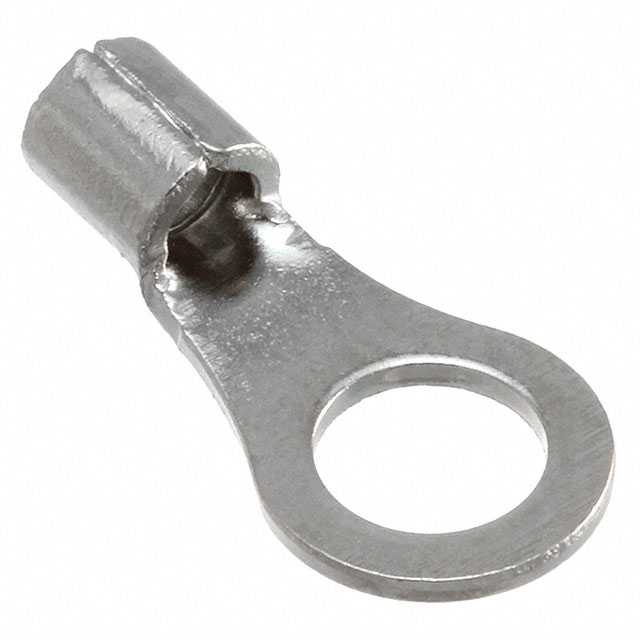

产品描述: Ring Tongue Terminal 14-16AWG Copper 16.3mm Nickel VersaKrimp™ Bag
供应商型号: H-0192030063
供应商: 国内现货
标准整包数: 1
MOLEX 端子 - 环形端子 0192030063

0192030063概述

    环形舌片端子产品技术手册

    1. 产品简介


    环形舌片端子(VersaKrimp 300系列)是一种专为高可靠性连接设计的端子。这些端子主要应用于汽车、工业控制、家电等领域,能够提供稳定可靠的电气连接。它们通常用于接线盒、控制面板和其他需要可靠电气连接的场合。

    2. 技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数 | 规格 |

    | 孔径大小(“S”) | 0.265英寸 [6.73mm] - 0.146英寸 [3.71mm] |
    | 宽度(“W”) | ±0.010英寸 [0.25mm] |
    | 高度(“C”) | 最小值:0.165英寸 [4.19mm] |
    | 长度(“L”) | 最大值:1.036英寸 [26.31mm] - 0.980英寸 [24.89mm] |
    | 额定电压 | 交流 600V / 直流 1000V |
    | 额定电流 | 根据导线尺寸不同而变化(16-14 AWG,1.0-2.5 mm²) |
    | 最大操作温度 | 650°F [343°C] |
    | 材料 | 黄铜(厚度:0.031±0.001英寸 [0.79mm]) |
    | 表面处理 | 电镀镍 |

    3. 产品特点和优势


    - 高强度材料:采用黄铜材料,具有较高的机械强度和耐腐蚀性。
    - 可靠的电气连接:通过高温电镀镍处理,确保长期使用的电气稳定性。
    - 适用范围广:适用于多种不同的电线规格(16-14 AWG),适用性广泛。
    - UL和CSA认证:获得“UL”和“CSA”的双重认证,确保产品质量符合国际标准。

    4. 应用案例和使用建议


    环形舌片端子通常用于需要频繁插拔的应用场合,如汽车发动机舱内的传感器连接。在实际使用中,建议:
    - 确保正确安装:安装时要保证端子完全插入并锁定到位,避免接触不良。
    - 定期检查:定期检查连接处是否有松动现象,必要时重新紧固。
    - 选择合适的电线:根据具体的应用要求选择合适规格的电线,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性:本产品兼容所有标准的压接工具,能够轻松进行现场安装。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,以确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查孔径大小是否匹配,确保端子正确插入 |
    | 接触电阻过高 | 清理接触点,确保表面干净无氧化层 |
    | 电线松动 | 重新紧固电线,确保连接牢固 |

    7. 总结和推荐


    综上所述,环形舌片端子(VersaKrimp 300系列)是一款高可靠性的电子元器件,具有广泛的适用性和强大的市场竞争力。它在各种应用中表现出色,值得推荐使用。

0192030063参数

参数
长*宽*高 16.3mm*7.92mm*790μm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

0192030063厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0192030063数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 环形端子 MOLEX 0192030063 0192030063数据手册

0192030063封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2186 ¥ 1.7758
库存: 5219
起订量: 126 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1.77
直接购买
加入购物车
