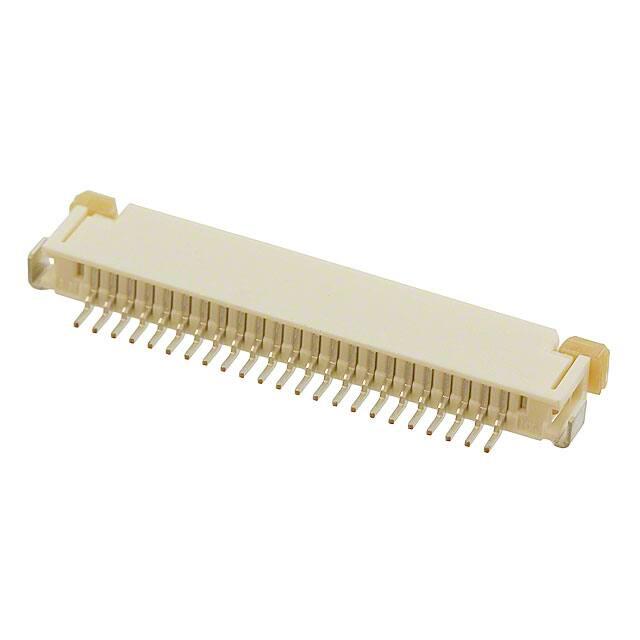

0522072385

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 1mm 23pin 2.7mm FFC,FPC 1A 铋,锡 底部 贴片安装 29.3mm(长度)*7.6mm(高度)
供应商型号: WM6752TR-ND
供应商: Digi-Key
标准整包数: 1
MOLEX FFC/FPC连接器 0522072385

0522072385概述


    产品简介


    本次介绍的产品是MOLEX公司生产的52207系列FPC(柔性印刷电路)连接器。该连接器主要用于零间距柔性扁平电缆(FFC)的连接,特别适用于需要高密度布线的场合。产品采用零插入力(ZIF)设计,能够有效减少对连接器和线路板的损伤,并确保接触稳定可靠。主要功能在于提供可靠的电连接解决方案,应用于移动设备、计算机、显示器、便携式仪器仪表等多个领域。

    技术参数


    - 型号:52207-19
    - 插拔次数:≥50次
    - 极数:可选从2至38不等
    - 额定电压:12VDC
    - 额定电流:最大1.0A
    - 温度范围:-40℃至+85℃
    - 机械耐久性:≥10,000次
    - 电气特性:
    - 绝缘电阻:≥100MΩ
    - 耐压:≥500V AC/分钟
    - 包装形式:卷带包装,每卷1,000个

    产品特点和优势


    该系列产品具有以下几点独特优势:
    1. 低阻抗:设计上通过提高导体厚度和优化铜箔材料,降低了连接器内部电阻。
    2. 高密度连接:通过优化电路布局,实现高密度引脚排列,适用于空间受限的应用。
    3. 环境友好:所有型号均为无铅设计,并符合RoHS和ELV标准,满足环保要求。
    4. 长寿命设计:具备出色的机械耐用性,能够在恶劣环境下长期稳定运行。

    应用案例和使用建议


    52207系列连接器在多种设备中均有广泛应用,如智能手机、平板电脑、笔记本电脑、服务器、医疗设备及工业控制装置等。为了最大限度地发挥其效能,在使用时建议:
    1. 正确选择引脚配置:根据具体电路需求选择合适数量的引脚。
    2. 环境适应性考虑:鉴于产品的工作温度范围较宽,应在设计阶段考虑到极端温度下的使用条件。
    3. 防尘防水处理:若用于户外或潮湿环境,需额外采取防尘防水措施以延长使用寿命。

    兼容性和支持


    该连接器与其他制造商的标准FFC电缆高度兼容,能方便地集成到现有系统中。MOLEX公司提供详尽的技术文档和支持服务,包括设计指南、样品供应和技术咨询等,确保客户在项目开发过程中获得全面的支持。

    常见问题与解决方案


    1. 问题: 插入时手感不适,可能产生噪声。
    - 解决方案:检查是否正确安装并确保没有异物阻碍。确认锁扣机构正常工作。
    2. 问题: 连接处信号不稳定。
    - 解决方案:仔细检查连接器和FFC电缆的焊接质量,确保没有虚焊现象。重新清洁并加固连接点。

    总结和推荐


    综上所述,MOLEX 52207系列FPC连接器以其优良的设计、可靠的性能及广泛的适用范围,成为众多电子产品不可或缺的重要组件。尤其适合那些追求高性能、高稳定性的应用场合。强烈推荐给正在寻找高效、低成本、环保解决方案的工程师们。

0522072385参数

参数
间距 1mm
额定电流 1A
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
端接 焊盘
触头镀层 铋,锡
针脚数 23pin
外壳颜色 -
板上高度 2.7mm
长*宽*高 29.3mm(长度)*7.6mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
