640050600

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Tools and Accessories, Crimp Head for the AT-200 with Pneumatic Hand Tool
供应商型号:
供应商:
标准整包数: 0

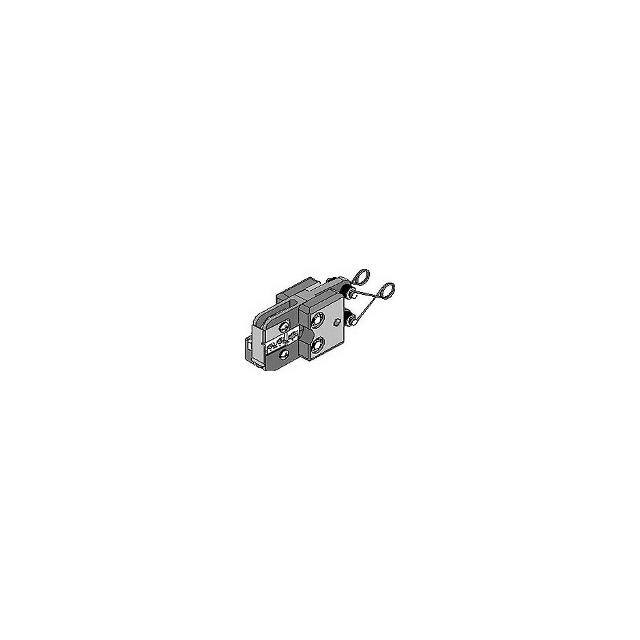

MOLEX 线缆工具 640050600

640050600概述

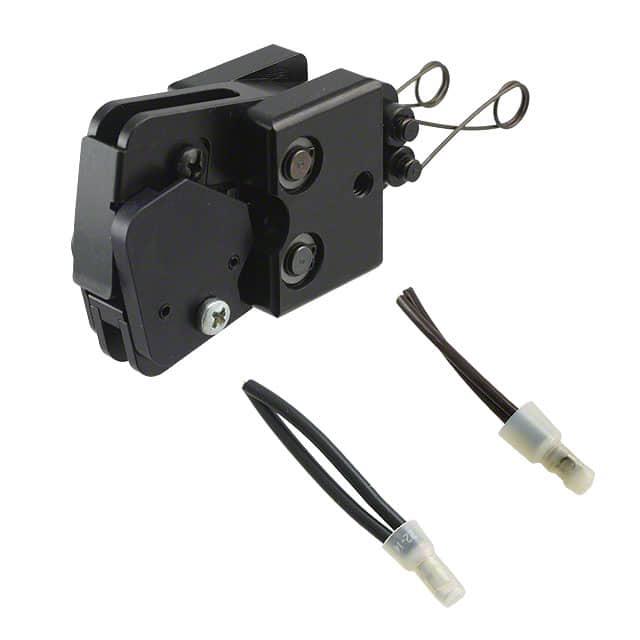

    空气动力尼龙封闭端连接器压接工具头

    产品简介


    本空气动力尼龙封闭端连接器压接工具头(型号:64005-0600)是专为高精度连接器压接设计的高效工具。适用于10到22 AWG规格的尼龙封闭端连接器。工具头可以单独安装于手柄(型号19279-0001,AT-200)上,也可以配合桌面支架(型号19078-0307,ATBA)使用。主要功能在于确保终端正确定位并施加恰当的压力以完成连接器的压接操作,适合于大规模生产和自动化生产线。

    技术参数


    - 适用范围:支持10至22 AWG规格的尼龙封闭端连接器。
    - 适用工具:适用于型号19279-0001的手动压接工具(AT-200),或配合可选的桌面支架(型号19078-0307)及脚踏开关。
    - 尺寸:3/8英寸导线预扭区域。
    - 机械性能:通过UL标准验证,提供最低可接受的拉力强度。具体数据如下:
    - 10 AWG: 40磅
    - 12 AWG: 35磅
    - 14 AWG: 25磅
    - 16 AWG: 15磅
    - 18 AWG: 10磅
    - 20 AWG: 10磅
    - 22 AWG: 8磅

    产品特点和优势


    - 快速更换工具头:对于型号19279-0001的AT-200压接工具,可以实现快速更换。
    - 用户友好:内置终端定位器确保每个插槽内的终端在正确位置进行压接。
    - 一工具多用:工具头适用于多个系列工具包,方便根据需求选择配件。

    应用案例和使用建议


    该工具特别适用于需要快速高效压接的场合,例如汽车制造、家电生产等。具体应用时应注意:
    - 预处理步骤:对10到16 AWG的导线,剥皮长度为3/8英寸;对14到22 AWG的导线,剥皮长度为3/4英寸。需将导线均匀扭紧后剪切至所需长度再插入连接器进行压接。
    - 安全措施:操作过程中务必使用安全护罩,避免手指进入工具头内。

    兼容性和支持


    - 兼容性:此工具兼容于19279-0001手动压接工具以及型号19078-0307的桌面支架和脚踏开关。
    - 支持服务:可以通过电话+1-402-458-TOOL (8665) 或者电子邮件applicationtooling@molex.com获取技术支持。

    常见问题与解决方案


    - Q1:如何判断压接质量?
    A1:通过检查压接部位的位置及绝缘覆盖情况来判断。Molex提供《压接手册》进行详细说明。
    - Q2:如何保养该工具?
    A2:定期使用轻质机油润滑(每月或每5000次压接),并清理工具上的灰尘和污渍。

    总结和推荐


    总体而言,这款工具设计精良、操作便捷,特别适合批量生产场景。其高效性和可靠性使其在市场上具备较强的竞争力。考虑到维护成本低且容易获得支持,我们强烈推荐使用本产品。

640050600参数

参数
零件状态 在售
包装方式 散装,袋装
