2174661021

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Cable Assembly UL 1061 0.15m 16AWG Wire to Board to Wire to Board 2 POS F Crimp Ultra-Fit Bag
供应商型号: 2193009
供应商: 海外现货
标准整包数: 25
MOLEX 矩形线缆 2174661021

2174661021概述


    产品简介

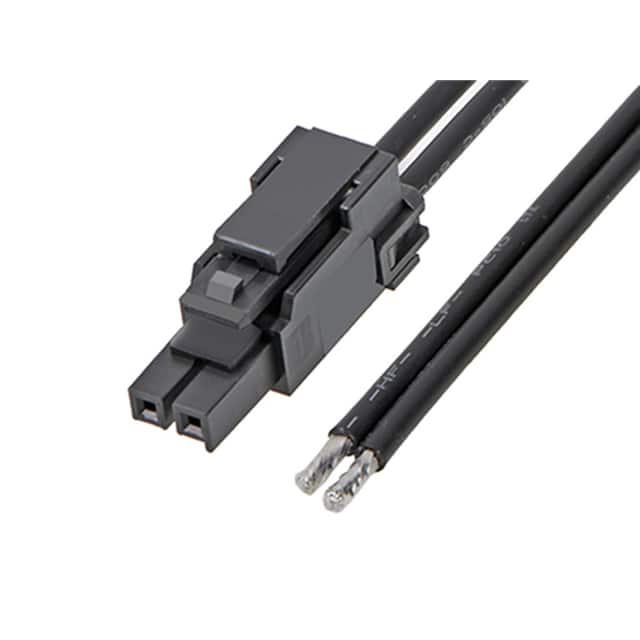

    Ultra-Fit Tangless Female-to-Pigtail Off-the-Shelf (OTS)电缆组件是一款专为电源和信号传输设计的高性能电缆组件。它采用单排结构,具有两个电路,提供3.50毫米的接插间距,长度为150.00毫米,并且采用了黑色树脂材料。这款产品适用于板对板连接,并在电源传输和信号传递方面表现卓越。

    技术参数


    - 电流:最大电流14.0安培
    - 电压:交流(峰值)600伏特,直流600伏特
    - 电缆长度:150.00毫米
    - 电路数量:2个电路(加载状态和最大)
    - 颜色:树脂为黑色
    - 连接方式:公对母接头,通过猪尾电缆进行接线
    - 锁定机制:支持与匹配部件的锁定
    - 材料:金属为高导电铜,插针表面镀锡,端子表面镀锡,树脂为尼龙
    - 重量:5.850克
    - 绝缘直径:2.03-2.39毫米
    - 线径规格:16 AWG

    产品特点和优势


    - 高电流承载能力:可承载高达14.0安培的电流,确保稳定可靠的电力传输。
    - 宽工作电压范围:能承受高达600伏特的交流和直流电压,满足多种应用场景的需求。
    - 锁定机制:确保电缆与匹配部件紧密连接,提高连接的可靠性。
    - 环保材料:使用无卤素材料,符合RoHS标准,对环境友好。
    - 紧凑设计:单排结构和黑色树脂材料使其具有小巧轻便的特点,易于安装和布线。

    应用案例和使用建议


    应用案例:这款Ultra-Fit Tangless Female-to-Pigtail OTS电缆组件广泛应用于工业控制、电信设备、自动化系统等领域。例如,在一个机器人控制系统中,这种电缆组件可以用来连接主板和电源模块,确保可靠的数据传输和电力供应。
    使用建议:
    - 布线布局:在复杂环境中使用时,应尽量避免物理损伤和电磁干扰,确保电缆组件安全可靠。
    - 环境适应性:由于其能够在较宽的温度范围内工作,适用于不同环境下的应用需求。
    - 定期检查:为确保长期稳定运行,建议定期检查电缆组件的连接和磨损情况,及时更换或修复损坏部分。

    兼容性和支持


    - 兼容性:这款电缆组件具有高度的兼容性,能够与不同品牌的母端接头轻松对接,实现高效稳定的电力和信号传输。
    - 支持:制造商提供了全面的技术支持,包括详细的安装指南和故障排查文档,以确保用户能够快速上手并解决问题。

    常见问题与解决方案


    - 问题:电缆在长时间使用后出现松动现象。
    解决方案:检查电缆组件的锁定机制是否完好,如发现异常,需重新安装或更换新的电缆组件。
    - 问题:电缆传输过程中存在电磁干扰。
    解决方案:尽量避免将电缆布置在强磁场区域附近,可使用屏蔽电缆以减少电磁干扰。
    - 问题:电缆在高温环境下使用时出现异常。
    解决方案:检查电缆的工作温度范围,确认其是否适合在当前环境中使用。如果超出范围,则需更换为适合的电缆组件。

    总结和推荐


    Ultra-Fit Tangless Female-to-Pigtail OTS电缆组件以其高电流承载能力和宽工作电压范围而著称,加上其环保材料和紧凑设计,非常适合现代工业自动化和电信领域的应用。综合考虑其技术参数、产品特点、应用案例及支持,强烈推荐这一款产品。无论是对于初学者还是专业工程师来说,这都是一个可靠且值得信赖的选择。

2174661021参数

参数
长*宽*高 150mm(长度)
零件状态 在售
包装方式 袋装

2174661021厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2174661021数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2174661021 2174661021数据手册

2174661021封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 20.9616
50+ ¥ 20.1563
125+ ¥ 19.793
925+ ¥ 19.3968
1850+ ¥ 19.0091
库存: 0
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 0
直接购买
加入购物车
