MOLEX 线缆工具 638085900

638085900概述

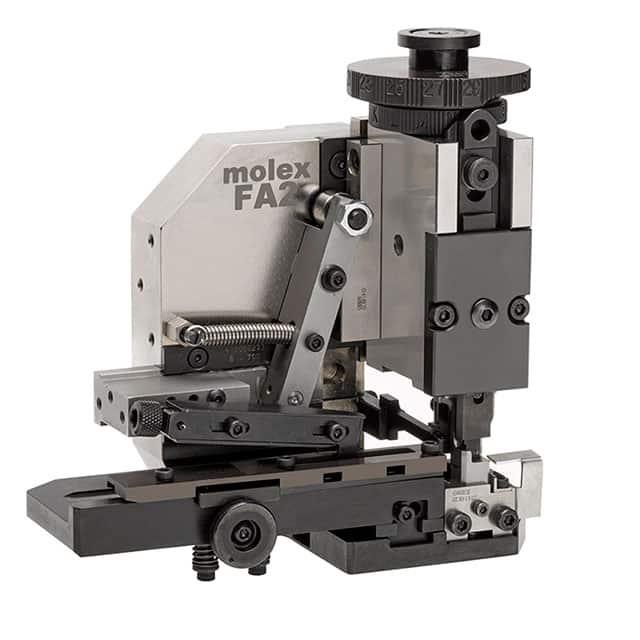

    # FA2 Crimp Applicator for Mini-Lock Crimp Terminals

    产品简介


    FA2 Crimp Applicator 是一款专为 Mini-Lock Crimp 端子设计的高精度压接工具,适用于 22-20 AWG 规格的导线。此设备的主要功能是实现导线与端子之间的高效压接,广泛应用于工业自动化、汽车电子和通信设备等领域。

    技术参数


    - 外形尺寸:标准安装,135.80mm(5.346英寸)闭合高度
    - 导线规格:
    - 22 AWG 导线绝缘直径:1.45-1.75mm(0.057-0.069英寸)
    - 20 AWG 导线绝缘直径:未指定
    - 剥线长度:2.30-2.80mm(0.091-0.110英寸)
    - 技术规格:
    - 弯曲角度上限:上弯 3°,下弯 3°,扭转 3°,滚动 6°
    - 铜丝刷毛最大长度:0.80mm(0.031英寸)
    - 切割边缘最大厚度:0.20mm(0.008英寸)
    - 压接高度范围:
    - 22 AWG 导线:0.81-0.86mm(0.032-0.034英寸)
    - 20 AWG 导线:0.90-0.98mm(0.035-0.039英寸)
    - 压接宽度范围:
    - 22 AWG 导线:1.40-1.46mm(0.055-0.057英寸)
    - 20 AWG 导线:同上
    - 拉力测试:
    - 22 AWG 导线:≥39.2N(8.8磅)
    - 20 AWG 导线:≥49N(11.0磅)

    产品特点和优势


    FA2 Crimp Applicator 具有多项独特功能和优势:
    - 快速设置时间:可以无需拆卸工具就进行压接高度、轨道和进料调整。
    - 细微调节:通过 0.015mm(0.0006英寸)步进调整导体压接高度,0.025mm(0.001英寸)步进调整绝缘层高度。
    - 独立调节环:允许快速独立调整导体或绝缘层压接高度,不影响彼此。
    - 灵活适应:直接适配大多数自动线束处理机。
    - 弯曲调整:通过调节刻度盘精细控制弯曲度。

    应用案例和使用建议


    FA2 Crimp Applicator 可广泛应用于各种导线压接场景,如工业自动化设备、汽车电子系统和通信基础设施建设等。在使用过程中,建议定期检查工具状态,确保所有部件紧固,并保持工作区域干净无杂物。此外,为了获得最佳效果,应使用厂家推荐的配件和设备。

    兼容性和支持


    FA2 Crimp Applicator 适用于 Molex 公司生产的 Mini-Lock 系列端子和导线。用户可以通过电话(402)458-TOOL(8665)或电子邮件 applicationtooling@molex.com 获取技术支持。官方网站 www.molex.com/applicationtooling 提供更多资料下载和技术支持信息。

    常见问题与解决方案


    - 问题一:压接高度不一致
    - 解决方法:检查导体和绝缘层的调节环是否已正确调整到位。
    - 问题二:压接后出现扭曲
    - 解决方法:确认所有螺钉均已紧固,同时检查导线是否有弯曲或损伤。
    - 问题三:拉力测试不合格
    - 解决方法:检查压接高度和宽度是否在规定范围内,重新调整至正确位置。

    总结和推荐


    FA2 Crimp Applicator 在压接质量和生产效率方面表现优异,其独特的调整功能和灵活的应用场景使其在市场上具有很强的竞争力。建议在需要高效、精准的导线压接任务时使用此设备。
