878980305

厂牌: MOLEX

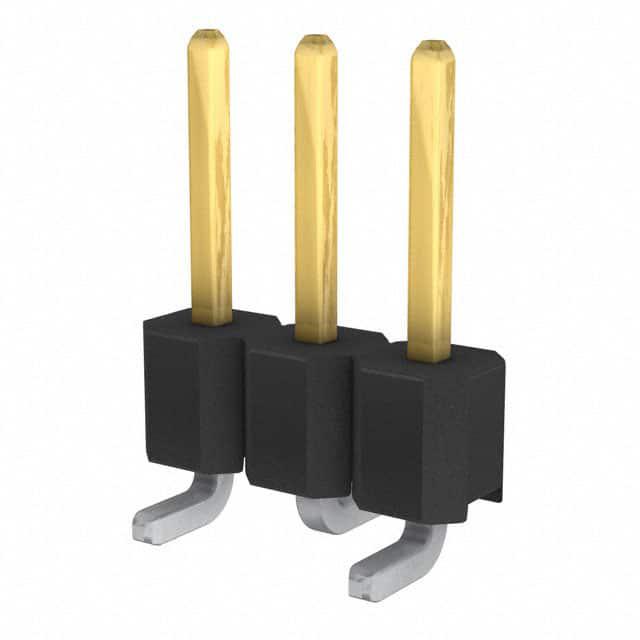

产品描述: Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST SMD C-Grid®/SL™ Tray
供应商型号: Q-878980305
供应商: 期货订购
标准整包数: 7200
MOLEX 矩形连接器 - 针座 - 公插针 878980305

878980305概述

    电子元器件产品技术手册:2.54mm间距单排单片表面贴装接插件

    产品简介


    本文档详细介绍了2.54mm间距单排单片表面贴装接插件(2.54mm Pitch Single Row Single Wafer SMT Header)的技术规格和特性。这种电子元器件广泛应用于各类电子产品中,如计算机、通信设备、工业控制设备等。它们主要用于实现电路板之间的连接,确保电流和信号的顺畅传输。

    技术参数


    - 材质:HSG(外壳)和CAP(帽盖)采用尼龙材料,填充玻璃纤维,并通过UL94V-0认证,颜色为黑色。PIN针脚为0.64mm²铜合金。
    - 电镀类型:
    - 选项1:1.25µm最低镍层镀金处理。
    - 选项2:在接触区镀2.50µm最低锡,在焊尾区镀2.00µm最低锡,1.25µm最低镍层。
    - 选项3:在接触区镀0.38µm最低金,焊尾区镀2.00µm最低锡,1.25µm最低镍层。
    - 选项4:在接触区镀0.75µm最低金,焊尾区镀2.00µm最低锡,1.25µm最低镍层。
    - 选项5:整体镀2.50µm最低锡,1.25µm最低镍层。
    - 产品型号:PS-87920-019
    - 包装类型:
    - 管状带帽版本:PK-89990-558
    - 管状无帽版本:PK-89990-545
    - 托盘无帽版本:PK-89990-489
    - 印章胶带带帽版本:PK-89990-486 和 PK-87898-400

    产品特点和优势


    - 高性能材料:使用UL94V-0认证的尼龙材料,确保产品具有优良的阻燃性能。
    - 多种电镀选项:提供不同的电镀类型以满足不同应用需求。
    - 精确设计:所有部件的尺寸精度高,确保良好的连接稳定性。
    - 兼容性强:可适用于多种电路板厚度(推荐PCB厚度为1.60mm±0.10mm)。

    应用案例和使用建议


    这些接插件可用于计算机主板、服务器、网络交换机和其他需要高可靠性的电路板之间连接。建议在组装过程中严格遵守推荐的PCB布局要求,确保良好的机械稳定性和电气性能。

    兼容性和支持


    该产品可以与各种PCB设计和相关配件兼容,且提供了多种包装选项以满足不同用户的需要。此外,制造商还提供了详细的技术支持和服务保障,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:如何选择合适的电镀类型?
    - 解决方案:根据具体应用的需求选择最合适的电镀类型,例如,如果需要更好的耐腐蚀性,则可以选择电镀金的产品。
    - 问题2:焊接时应该如何避免虚焊?
    - 解决方案:确保焊锡均匀分布在焊点上,同时保持适当的焊接温度和时间。

    总结和推荐


    该款2.54mm间距单排单片表面贴装接插件在设计和材料选择方面表现出色,适用于各种高可靠性应用场合。其多样化的电镀选项和严格的制造标准使其在市场上具备较强的竞争力。推荐在高可靠性需求的电路板设计中使用该产品。

878980305参数

参数
触头镀层厚度 - 配接 750nm
排数 1
防护等级 -
间距-配接 2.54mm
颜色 黑色
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
针脚数 3pin
额定电流 3A
长*宽*高 7.62mm(长度)*2.54mm(宽度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 托盘

878980305厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878980305数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878980305 878980305数据手册

878980305封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7200+ ¥ 2.0147
库存: 720000
起订量: 7200 增量: 7200
交货地:
最小起订量为:7200
合计: ¥ 14505.84
