0190390026

厂牌: MOLEX
产品描述: Snap Plug Terminal 18-22AWG Brass Red F 25.78mm Tin Avikrimp™ T/R
供应商型号: H-0190390026
供应商: 国内现货
标准整包数: 500

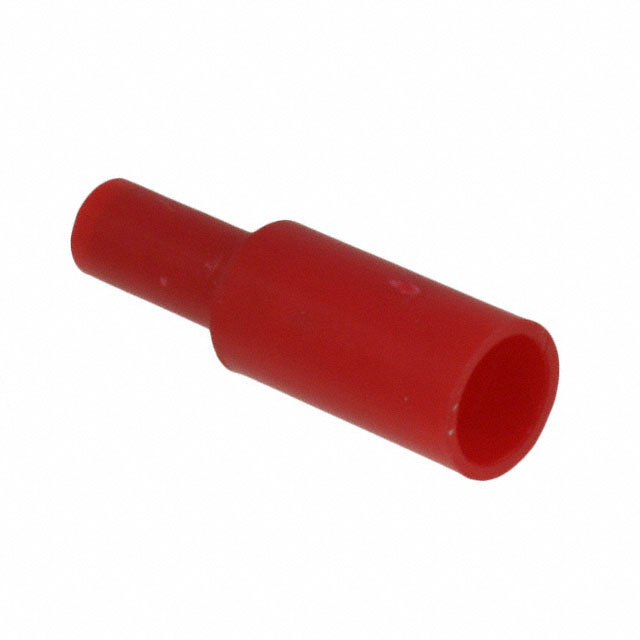

MOLEX 端子 - 套管/子弹式端子 0190390026

0190390026概述


    产品简介


    Avikrimp Snap Receptacle 是一款专为快速连接设计的电子元件,属于 Quick Disconnects(快速断开连接器) 类别。这款产品适用于 22-18 AWG 规格的电线,采用 PVC 绝缘材料制成。Avikrimp Snap Receptacle 配备一个直径为 3.96mm 的金属插头连接件,带有绝缘层,确保安全可靠的电气连接。产品型号为 190390026,主要用于各种工业设备、家用电器和汽车电子等领域,提供高效、可靠且易于安装的解决方案。

    技术参数


    以下是 Avikrimp Snap Receptacle 的主要技术规格和性能参数:
    | 参数 | 值 |

    | 型号 | 190390026 |
    | 电压范围 | 最大 600V |
    | 电线规格 | 18, 20, 22 AWG |
    | 插头直径 | 3.96mm |
    | 绝缘材料 | PVC |
    | 颜色 | 红色 |
    | 燃烧等级 | 94V-0 |
    | 材料 - 金属 | 黄铜 |
    | 材料 - 表面处理 | 锡镀层 |
    | 净重 | 1.566g |
    | 温度范围 | -40°C 至 +105°C |
    | 连接方式 | 轧制或压缩接线 |
    | 电线绝缘直径 | 最大 3.25mm |

    产品特点和优势


    Avikrimp Snap Receptacle 拥有多项显著特点和优势:
    1. 便捷性:产品设计简洁,方便安装和拆卸,特别适用于需要频繁连接和断开的场合。
    2. 可靠性:采用高精度轧制工艺和优质的 PVC 材料,确保长期稳定的工作表现。
    3. 安全性:防火等级达到 94V-0,确保使用安全。
    4. 耐候性:工作温度范围宽广,从 -40°C 到 +105°C,适用于各种恶劣环境。
    5. 认证齐全:产品通过 CSA LR18689 和 UL E152602 认证,符合国际标准。

    应用案例和使用建议


    应用案例:
    - 工业设备:用于工业自动化控制系统的信号传输和电源管理。
    - 家用电器:适合冰箱、空调等家电设备内部布线。
    - 汽车电子:适用于车载电气系统中的连接和保护。
    使用建议:
    - 在进行安装前,请确保电线直径不超过 3.25mm。
    - 安装过程中,注意插头的对齐方向,确保接触良好。
    - 长时间暴露在极端温度环境下时,建议使用额外的防护措施。
    - 对于需要频繁插拔的应用,定期检查连接部位是否有磨损或松动,及时更换。

    兼容性和支持


    Avikrimp Snap Receptacle 可与其他同类连接器兼容,适用于多种电线尺寸。厂商提供全面的技术支持,包括安装指导、故障排查和售后咨询。如需更多技术支持,可访问制造商官网或联系客服。

    常见问题与解决方案


    1. 问题:连接后接触不良。
    解决方案:检查插头和插座是否完全插入,并确保接触表面清洁无污渍。
    2. 问题:插头过热。
    解决方案:确认电线规格正确,并确保连接部位紧固无松动。必要时使用导热胶带加固。
    3. 问题:长时间使用后发现插头老化。
    解决方案:定期检查连接部位,如有磨损或损坏,及时更换新件。

    总结和推荐


    综上所述,Avikrimp Snap Receptacle 是一款具备高可靠性、易用性和广泛适用性的快速断开连接器。其卓越的性能和耐用性使其成为各类工业和家用电器的理想选择。对于需要频繁连接和断开的应用场合,强烈推荐使用该产品。

0190390026参数

参数
长*宽*高 25.78mm(长度)*7.8mm(高度)
安装方式 支架安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0190390026厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190390026数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 套管/子弹式端子 MOLEX 0190390026 0190390026数据手册

0190390026封装设计

查看详情并下载
Symbol
Footprint
3D Model
