首页  >  产品百科  >  52437-2271

52437-2271

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距22p FPC插座 FPC连接器, 单排, 表面, 焊接
供应商型号: N-52437-2271
供应商: 云汉优选
标准整包数: 1000

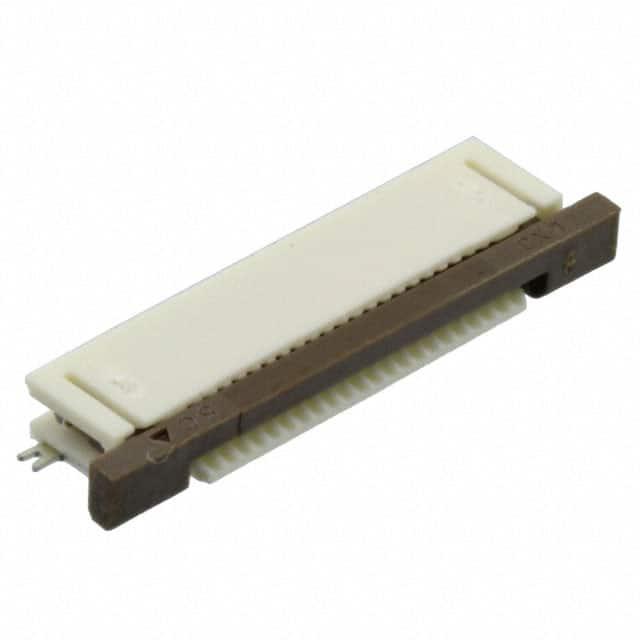

MOLEX FFC/FPC连接器 52437-2271

52437-2271概述


    产品简介


    本产品是一种用于连接柔性扁平电缆(FFC)的零组件——即0.5 FPC连接器,专为表面贴装技术(SMT)设计。主要应用于电子设备中,例如计算机主板、打印机、手机等。产品通过金具部分(fitting nail)将电缆固定在连接器中,确保连接稳定可靠。

    技术参数


    以下是产品的主要技术参数和性能指标:
    - 材料:
    - 外壳:46尼龙,玻璃填充,UL94V-0,白色。
    - 操作者:聚苯硫醚(PPS),玻璃填充,UL94V-0,棕色。
    - 端子:磷青铜,镍底镀金(t=0.2)。
    - 金具:磷青铜,镍底镀锡(t=0.2)。
    - 包装与安装:
    - 包装方式:凸纹带包装,安装时注意使操作器处于锁定状态。
    - 焊尾偏移量:基准面H方向上为0.1最大值,方向下为0.15最大值。
    - 尺寸与公差:
    - 角度公差:±3.0°。
    - 公差单位:毫米。
    - 焊接面平整度:0.1最大值。
    - 适用电路:
    - 极数:偶数电路。


    产品特点和优势


    本产品具有以下特点和优势:
    - 高可靠性:采用磷青铜材质并经过镀金处理,确保长期使用的稳定性。
    - 耐用性:金具及端子均具备良好的抗腐蚀性能,适合在各种环境下使用。
    - 易安装:采用凸纹带包装,安装便捷且能保持稳定锁定状态。
    - 环保合规:符合ELV和RoHS标准,适合环保要求较高的应用场景。

    应用案例和使用建议


    应用案例
    本产品适用于多种电子设备,如计算机主板上的内存条接口,打印机中的电缆连接等。以计算机为例,该连接器能够确保主板与内存条之间的高速数据传输稳定可靠。
    使用建议
    - 在安装过程中,应严格按照制造商的指引进行操作,尤其是包装方式和安装步骤。
    - 确保焊尾与基准面H的偏移量在指定范围内,以避免焊接不良或接触不良的问题。
    - 安装时应注意锁紧操作器,确保电缆的牢固固定。

    兼容性和支持


    该产品适用于所有偶数电路,并且已经过严格测试,确保与同类电子元器件的良好兼容性。厂商提供详尽的技术支持和维护服务,包括技术文档下载、安装指南和售后服务热线。

    常见问题与解决方案


    1. 问题:安装后连接不稳定
    - 解决方案:检查金具和端子是否完全安装到位,并确保焊尾偏移量符合要求。
    2. 问题:产品出现腐蚀
    - 解决方案:确认安装环境无腐蚀性气体,并检查是否存在不当的存储条件。
    3. 问题:数据传输不稳定
    - 解决方案:检查连接器是否正确安装,确保导体与端子之间没有物理损坏。

    总结和推荐


    综上所述,该0.5 FPC连接器在设计和制造过程中考虑到了多种使用场景的需求,提供了可靠的连接性能和稳定的运行环境。推荐在需要高可靠性、耐用性和兼容性的电子设备中使用。如果您的项目需要这类连接器,强烈建议选择这款产品。

52437-2271参数

参数
端接 焊盘
间距 500μm
扁平柔性类型 FFC,FPC
外壳颜色 白色
板上高度 2mm
额定电流 500mA
连接器/触头类型 底部
针脚数 22pin
触头镀层
长*宽*高 17.6mm(长度)*5.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

52437-2271厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

52437-2271数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 52437-2271 52437-2271数据手册

52437-2271封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.4628 ¥ 12.4338
4000+ $ 1.2875 ¥ 10.9438
5000+ $ 1.1526 ¥ 9.7971
10000+ $ 1.1016 ¥ 9.3636
25000+ $ 1.0506 ¥ 8.9301
库存: 247000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12433.8
