428195222

厂牌: MOLEX

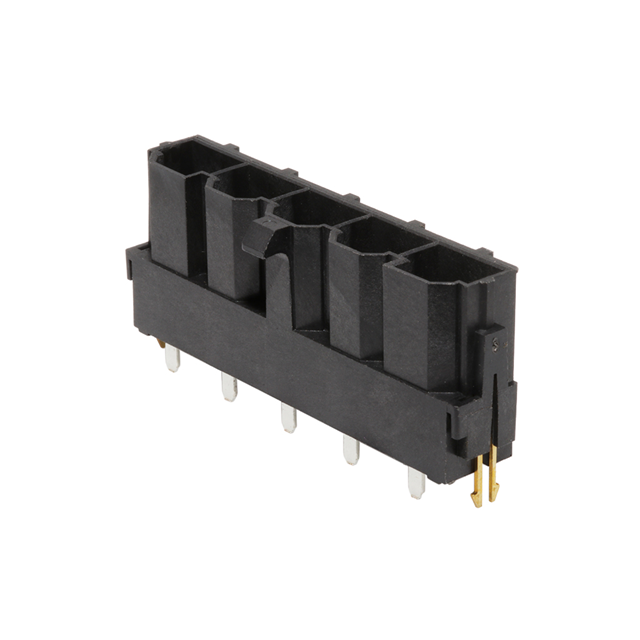

产品描述: 5pin 10mm 1 Header,Locking Ramp 50A 2.54μm 锡 黑色 通孔安装 10.8mm(高度)
供应商型号: Q-428195222
供应商: 期货订购
标准整包数: 864
MOLEX 矩形连接器 - 针座 - 公插针 428195222

428195222概述


    产品简介


    Mini-Fit SR. 系列连接器系统
    Mini-Fit SR. 连接器系统是一种用于线对线和线对印刷电路板应用的高可靠性连接器系列。这些连接器设计紧凑,中心间距为10.00毫米(0.394英寸),适用于多种应用领域,如工业控制、通信设备、医疗设备、航空航天和汽车电子等。Mini-Fit SR. 系列连接器通过镀锡、镀金或镀银来提高电气性能和耐腐蚀性。

    技术参数


    额定电流与电压
    | 连接器型号 | 电压 (VAC / VDC) | 电流 (A) |
    |
    | 42818, 43914 | 600V | 23A |
    | 42816, 42819, 42820 | 600V / 250V | 23A / 17A |
    | 43915 | 600V / None | 23A / None |
    | 43938 | None / 600V | 23A / 30A |
    温度范围
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C
    机械性能
    - 接触插入与拔出力:最大插入力为3Kg,最小拔出力为0.25Kg
    - 终端插入力:最大插入力为7.0Kg
    - 按钮保护断裂力:最小保护断裂力为10Kg
    - 线缆拉力:16AWG 至 40Kg,8AWG 至 14Kg
    环境性能
    - 冷阻抗测试:-40°C 96小时,接触电阻变化不超过1.0mΩ
    - 热冲击测试:-40°C 至 +105°C,接触电阻变化不超过1.0mΩ
    - 潮湿测试:相对湿度90%至95%,接触电阻变化不超过1.0mΩ

    产品特点和优势


    1. 高可靠性:Mini-Fit SR. 系列连接器具有出色的电气和机械性能,能够在极端环境下保持稳定性能。
    2. 高兼容性:这些连接器支持镀锡、镀金和镀银三种表面处理方式,使得它们可以与不同类型的导线和设备兼容。
    3. 优异的环境适应性:这些连接器经过冷阻抗、热冲击、湿度、振动和温度循环等测试,确保其在各种恶劣环境中依然能够可靠运行。
    4. 易于维护:产品具有优秀的抗磨损性能,减少了频繁维护的需求,降低了总拥有成本。

    应用案例和使用建议


    应用案例
    - 工业控制设备:在自动化生产线中,Mini-Fit SR. 连接器系统用于连接传感器和执行器,以实现高效的数据传输和控制信号的传递。
    - 通信设备:在数据中心和通信基站中,这些连接器用于传输高速数据信号,保证网络稳定运行。
    - 医疗设备:在高精度医疗设备中,Mini-Fit SR. 连接器系统的高可靠性保障了设备的安全性和准确性。
    使用建议
    - 注意焊接温度:根据不同的材料选择合适的焊接温度,确保连接器的安全性和长期稳定性。
    - 选用合适的润滑剂:在使用过程中,应选用适当的润滑剂(如Nyogel 760G)以防止磨损和腐蚀,提高连接器的寿命。
    - 合理布局电路:在设计电路时,应考虑连接器的实际电流负载能力,避免过载导致的安全隐患。

    兼容性和支持


    - 兼容性:Mini-Fit SR. 连接器支持线对线和线对印刷电路板应用,可与多种电气设备和组件进行兼容。
    - 支持服务:制造商提供详尽的技术文档和专业的技术支持服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保连接器插头完全插入,并检查是否有异物阻碍。 |
    | 连接器断裂 | 检查连接器的焊接质量,并确保焊接温度和时间符合标准。 |
    | 接触电阻过高 | 更换新的连接器并重新焊接,或使用适当的润滑剂减少摩擦。 |

    总结和推荐


    综合评估
    Mini-Fit SR. 系列连接器凭借其优异的电气性能、高可靠性、宽温度范围适应性和强大的环境性能,在多种工业和商业应用中表现出色。这些连接器通过严格的测试验证,保证了其在各种苛刻条件下的稳定性和耐用性。
    推荐使用
    Mini-Fit SR. 系列连接器是各种工业和商业应用的理想选择,尤其适用于需要高可靠性的关键应用场合。强烈推荐在自动化控制、通信设备和医疗设备等领域中使用。

428195222参数

参数
针脚数 5pin
间距-配接 10mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
类型 Header,Locking Ramp
防护等级 -
额定电流 50A
长*宽*高 10.8mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,托盘
