444411004

厂牌: MOLEX
产品描述: Conn Housing F 4 POS 7.49mm Crimp ST Cable Mount Natural Sabre™ Bag
供应商型号: Q-444411004
供应商: 期货订购
标准整包数: 4000

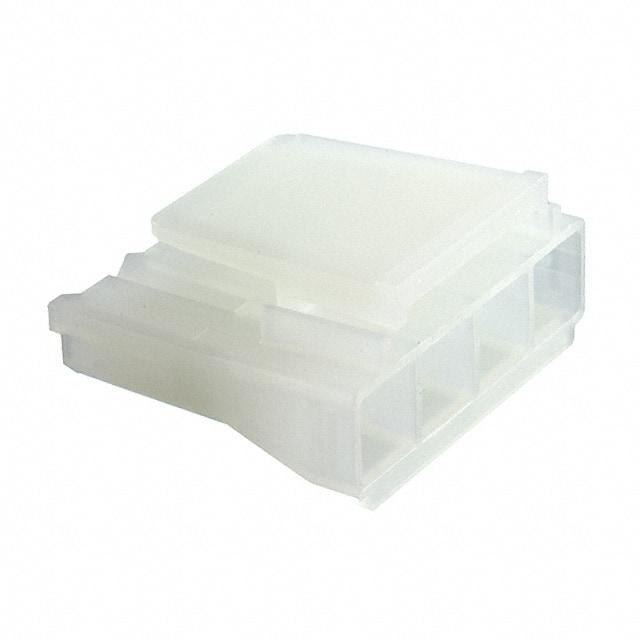

MOLEX 刀片式电源连接器 - 外壳 444411004

444411004概述

    电子元器件技术手册:44441 Sabre Receptacle TPA Housing

    1. 产品简介


    产品类型:44441 Sabre Receptacle TPA Housing 是一种专为高可靠性连接器设计的外壳,主要用于电气连接和传输。
    主要功能:
    - 实现不同电路之间的电气连接。
    - 提供可靠且安全的连接方式,适用于多种工业应用。
    应用领域:
    - 汽车电子
    - 工业自动化
    - 通信设备
    - 医疗器械

    2. 技术参数


    | 参数 | 描述 |

    | 尺寸A | 2~8电路时分别为不同尺寸(具体见下表) |
    | 尺寸B | 2~8电路时分别为不同尺寸(具体见下表) |
    | 尺寸C | 2和8电路:0.600英寸 (15.24mm);其他电路:0.632英寸 (16.05mm) |
    | 材料 | PA66尼龙(UL94V-0等级),具有良好的耐热性和阻燃性 |
    | 电气特性 | 高载流能力,满足多种电气要求 |
    | 工作环境 | 温度范围广,适用恶劣环境 |
    | 电路数 | 尺寸A (mm/inch) | 尺寸B (mm/inch) |
    |
    | 2 | 15.82 ± 0.25 | 7.49 ± 0.15 |
    | 3 | 23.32 ± 0.25 | 14.99 ± 0.20 |
    | 4 | 30.82 ± 0.25 | 22.48 ± 0.20 |
    | 5 | 38.30 ± 0.25 | 29.97 ± 0.20 |
    | 6 | 45.80 ± 0.38 | 37.47 ± 0.25 |
    | 8 | 60.78 ± 0.25 | 52.45 ± 0.20 |

    3. 产品特点和优势


    独特功能:
    - 高可靠性:采用PA66尼龙材料,具有优异的机械强度和耐高温性能。
    - 广泛兼容:可与多种终端匹配,确保与现有系统无缝集成。
    - 多样化选择:提供多种颜色和材料选择,适应不同的应用需求。
    优势:
    - 在严苛环境中表现卓越,适合各种工业应用。
    - 安装简便,易于维护,降低系统总成本。
    - 遵循严格的安全标准,如UL认证和IEC标准,确保使用安全。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:用于车载音响、导航系统等,确保信号传输稳定可靠。
    - 工业自动化:用于机器内部连接,提高设备运行稳定性。
    - 通信设备:用于数据中心机柜内部布线,提升数据传输效率。
    使用建议:
    - 根据具体应用场景选择合适的电路数量和尺寸。
    - 在安装过程中注意保护连接器不受物理损伤,避免短路风险。
    - 建议定期检查连接状态,确保长期可靠使用。

    5. 兼容性和支持


    兼容性:
    - 可与43375系列终端配合使用。
    - 可与A-43160、43180和43680系列插座兼容。
    支持:
    - 提供详细的技术文档和支持服务。
    - 用户手册、安装指南和技术支持热线随时在线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保终端正确安装,紧固螺丝 |
    | 外观损坏 | 更换新的连接器外壳 |
    | 信号传输质量下降 | 检查是否有接触不良的情况,重新插拔 |

    7. 总结和推荐


    综合评估:
    44441 Sabre Receptacle TPA Housing凭借其高可靠性、广泛的兼容性和优秀的材料性能,在多个行业中表现出色。其灵活的应用范围和多样化的选择使其成为许多高端应用的理想选择。
    推荐:
    强烈推荐在需要高可靠性连接和稳定信号传输的场合使用该产品。它不仅能够满足严格的应用要求,还能有效降低成本并提高系统的整体性能。

444411004参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

444411004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444411004数据手册

厂牌 PDF简要描述 下载
MOLEX 刀片式电源连接器 - 外壳 MOLEX 444411004 444411004数据手册

444411004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.9397
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 7758.8
