首页  >  产品百科  >  5054051270

5054051270

厂牌: MOLEX
产品描述: Latch Holder,Receptacle 1.5mm 1 12pin 2A 203nm 金 米黄色 贴片安装 22.3mm(长度)*7.04mm(高度)
供应商型号:
供应商:
标准整包数: 0

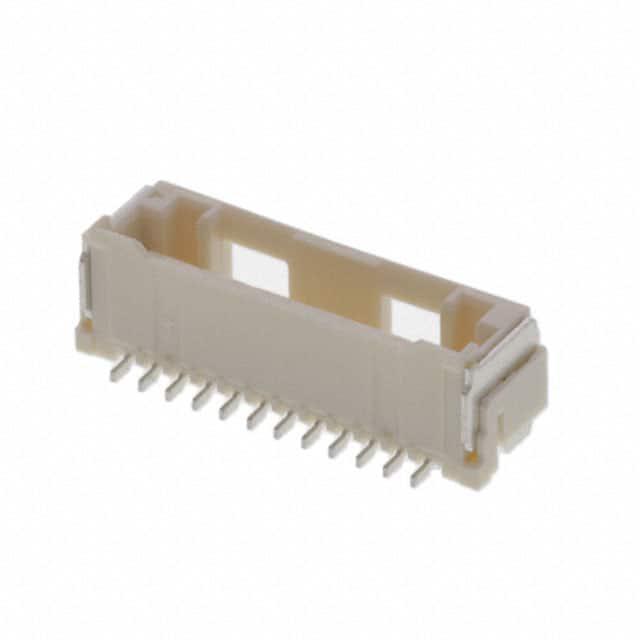

MOLEX 矩形连接器 - 针座 - 插座/母插口 5054051270

5054051270概述


    产品简介


    1.5mm PITCH WIRE TO BOARD CONNECTOR SINGLE TYPE
    本产品是1.5mm间距的电线对板连接器,适用于多种应用场合。这类连接器主要用于将电线与电路板连接起来,广泛应用于电子设备中,如通信设备、工业自动化系统和消费电子产品。

    技术参数


    1. 最大允许电压:
    - 交流(均方根值)/直流:100V
    2. 适用电线:
    - 502579-100:AWG#24~28
    - 503429-1000:AWG#26~30
    3. 被覆外径:
    - 502579-100:φ0.78~φ1.28mm
    - 503429-1000:φ0.7~φ1.02mm
    4. 最大允许电流:
    - AWG#24:2.0A
    - AWG#26:1.5A
    - AWG#28:1.0A
    - AWG#30:1.0A
    5. 使用温度范围:
    - 工作和非工作温度范围:-40°C ~ +105°C
    - 在低温下不会冻结
    6. 推荐存储条件:
    - 温度:+5℃~+35℃
    - 湿度:≤60%RH,无冷凝
    7. 防湿包装开封后的推荐存储条件:
    - 温度:-5℃~+35℃
    - 湿度:≤70%RH,无冷凝

    产品特点和优势


    该产品具有以下优势:
    - 高可靠性:通过多次插入和拔出测试,确保连接稳定可靠。
    - 环境适应性强:在极端温度、振动和冲击条件下仍能正常工作。
    - 优良的耐久性:经过严格的热循环和盐雾试验,保证长时间使用不损坏。
    - 易于焊接:具备良好的可焊性,满足各种焊接工艺要求。

    应用案例和使用建议


    1. 通信设备:用于模块间的连接,确保信号传输的稳定性。
    2. 工业自动化系统:提供可靠的电源和信号传输接口,确保系统的连续运行。
    3. 消费电子产品:为小型电子设备提供紧凑且稳定的连接解决方案。
    使用建议:
    - 温度管理:在高温环境中使用时应注意散热,以防止温度过高影响产品寿命。
    - 湿度控制:避免长期处于高湿度环境中,以免影响连接可靠性。
    - 正确安装:按照说明书进行正确安装,确保插拔力符合标准,避免过度用力导致损坏。

    兼容性和支持


    该连接器设计时充分考虑了与各类电子元器件和设备的兼容性,例如与其他标准连接器的配合使用。厂商提供了详细的技术支持和维护文档,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    问题1: 产品在低温环境下是否可以正常使用?
    解答: 是的,该产品设计考虑到了低温环境下的使用需求,即使在-40°C下也不会冻结。
    问题2: 产品在长时间使用后是否有性能下降的风险?
    解答: 经过多次极端环境测试验证,产品性能稳定,不易出现性能下降现象。
    问题3: 产品在焊接过程中是否容易损坏?
    解答: 产品具备良好的可焊性,在标准焊接条件下不会出现损坏。

    总结和推荐


    综合评估:
    - 优点: 该产品在多个方面表现出色,尤其在机械性能和环境适应性方面表现突出。同时,它具有高可靠性和良好维护性能。
    - 推荐: 鉴于其出色的性能和广泛的应用范围,我们强烈推荐此产品用于需要高可靠性和环境适应性的场合。
    综上所述,该1.5mm PITCH WIRE TO BOARD CONNECTOR SINGLE TYPE连接器是一款值得信赖的产品,适用于多种电子设备的连接需求。

5054051270参数

参数
类型 Latch Holder,Receptacle
针脚数 12pin
间距-配接 1.5mm
触头镀层厚度 - 配接 203nm
额定电流 2A
颜色 米黄色
排数 1
触头镀层 - 配接
防护等级 -
长*宽*高 22.3mm(长度)*7.04mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,照明级,通用级
零件状态 停产
包装方式 卷带包装

5054051270厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5054051270数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 5054051270 5054051270数据手册
