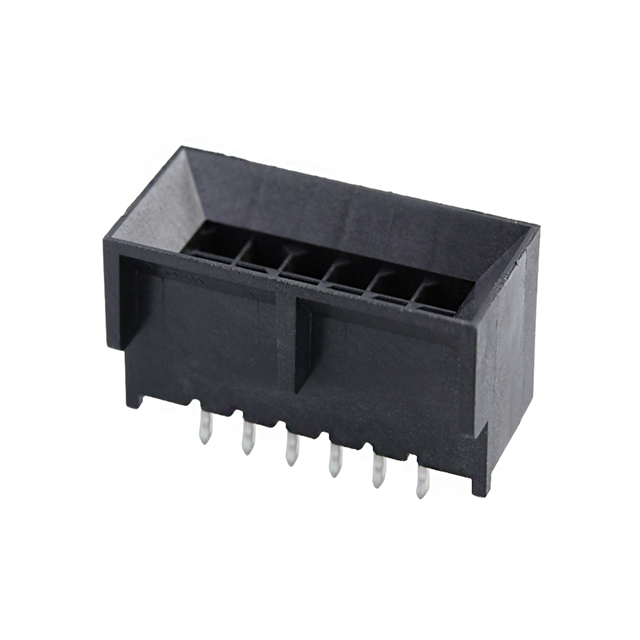

444321203

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 12pin 8.5A 760nm 金 黑色 通孔安装 25mm*11.9126mm*11.9mm
供应商型号: Q-444321203
供应商: 期货订购
标准整包数: 1092
MOLEX 矩形连接器 - 针座 - 公插针 444321203

444321203概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI浮动连接器系统是一款中心线(间距)为3.00毫米的高性能电子连接器系统,适用于电线直径范围在20至30 AWG之间的连接需求。此系列连接器采用压接技术,表面镀有锡层,广泛应用于汽车、工业控制、通讯设备等领域,确保稳定可靠的信号传输和电力传输。

    2. 技术参数


    2.1 安全认证
    - UL认证: E29179
    - CSA认证: LR19980
    - IEC认证: 经测试符合IEC 61984标准,可通过Molex申请NRTL类型认证。
    2.2 额定电流
    | 系列 | 额定电压(AC RMS 或 DC) | 额定电流(单路) |
    |
    | 44133 | 250 V | 7 A |
    | 44300 | 250 V | 7 A |
    | 44428 | 600 V | 5 A |
    | 44432 | 250 V | 5 A |
    | 44764 | 600 V | 5 A |
    | 44769 | 250 V | 5 A |
    | 45280 | 600 V | 5 A |
    2.3 温度范围
    - 工作温度:-40°C 至 +105°C(包括终端温升)
    - 非工作温度:-40°C 至 +105°C
    2.4 插拔力和接触保持力
    | 参数 | 描述 | 最大值/最小值 |
    |
    | 连接器插拔力(每电路) | 连接器(公)和(母)插拔速度为 25 ± 6 mm/min | 插入力最大 8.0 N
    拔出力最小 2.4 N |
    | 压接端子保持力(在插座内) | 轴向拉出力为 25 ± 6 mm/min | 最小 24.5 N |
    | 插针保持力(在插座内) | 轴向拉出力为 25 ± 6 mm/min | 最小 13.3 N |

    3. 产品特点和优势


    - 多功能性和适用性强:该系列连接器适用于多种连接方式,包括电线到电线、电线到板和板到板连接。
    - 卓越的机械和电气性能:能够承受高插拔次数(最高可达30次),并且具备优异的耐热、耐湿、抗振动和抗冲击性能。
    - 安全性高:通过多项安全认证,包括UL、CSA和IEC认证,保障在严苛环境下的可靠运行。
    - 易于安装:设计简单,安装便捷,可以快速实现可靠的电气连接。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子:在汽车仪表盘、传感器接口等部位,通过高度可靠的连接器保证信号传输稳定。
    - 工业控制:在复杂的控制系统中,用于连接控制器和各类传感器,提高系统的可靠性和效率。
    使用建议
    - 选择合适的电线:根据实际电流要求选择合适的电线直径,避免因电流过大导致温升过高。
    - 考虑温度变化:在极端温度条件下工作时,应确保连接器材料能够适应温度变化,减少接触电阻。
    - 注意连接对齐:在进行电线到板或板到板连接时,要特别注意对齐精度,以确保良好的电接触。

    5. 兼容性和支持


    - 与其它组件兼容:该连接器系统可与不同类型的电线及印刷电路板无缝对接,适用于多种工业标准。
    - 技术支持:Molex提供详尽的技术文档和专业的技术支持服务,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻不稳定 | 检查电线直径是否合适,重新检查连接器插拔力度。 |
    | 插拔力超出规定值 | 检查连接器安装是否正确,调整相关设置。 |
    | 密封不良 | 更换密封圈或调整密封结构。 |

    7. 总结和推荐



    总结


    Micro-Fit (3.0) BMI浮动连接器系统凭借其多方面的优越性能,如多功能、安全可靠、安装方便等特点,在多个行业应用中表现出色。无论是在汽车电子还是工业控制领域,都能提供稳定的电气连接和良好的信号传输效果。
    推荐
    对于需要高度可靠且多功能连接器的工业应用项目,Micro-Fit (3.0) BMI浮动连接器系统是一个理想的选择。它不仅能够在极端环境中保持出色的性能,还能有效提升系统的整体可靠性和稳定性。

444321203参数

参数
颜色 黑色
针脚数 12pin
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
防护等级 -
额定电流 8.5A
间距-配接 3mm
长*宽*高 25mm*11.9126mm*11.9mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444321203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444321203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444321203 444321203数据手册

444321203封装设计

查看详情并下载
Symbol
Footprint
3D Model
