首页  >  产品百科  >  5019203001

5019203001

厂牌: MOLEX
产品描述: 焊盘 500μm 2 30pin 贴片安装 9.8mm(长度)*3.1mm(高度)
供应商型号: 5019203001
供应商: 云汉优选
标准整包数: 100

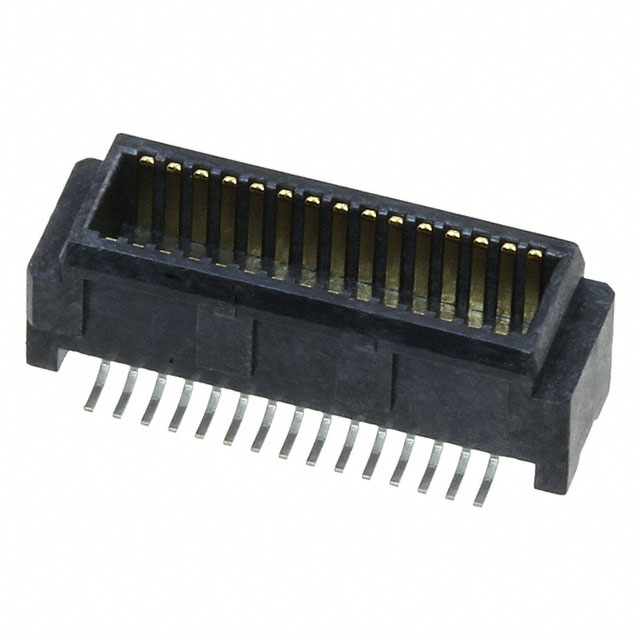

MOLEX 矩形连接器 - 板垫片/叠接器(板对板) 5019203001

5019203001概述

    SlimStack Board-to-Board/Board-to-FPC Connectors 产品技术手册

    产品简介


    SlimStack Board-to-Board/Board-to-FPC Connectors 是一款专为高密度连接设计的电子元器件,适用于板对板(Board-to-Board)和板对柔性印刷电路板(Board-to-FPC)连接的应用场景。这款连接器通过提供细小的0.50mm间距,实现了高效的信号传输,特别适合于小型化设备的设计需求。主要功能包括垂直堆叠方式、双排结构、表面贴装技术(SMT),并且可以承受高达30次的插拔操作。SlimStack连接器主要应用于电信设备、消费电子产品、医疗设备和工业控制系统等领域。

    技术参数


    - 基本参数:
    - 产品型号:5019203001
    - 颜色:树脂黑色
    - 极性:至接插件无
    - 接触材料:铜合金
    - 接触电镀:对接金
    - 终端电镀:锡
    - 温度范围:-40°C 至 +105°C
    - 堆叠高度:4.00mm
    - 最大接触电流:0.5A
    - 最大电压:50V AC (RMS)/DC
    - 物理特性:
    - 针数:30
    - 母针排数:2
    - 表面安装兼容:是
    - 连接器宽度:5.40mm
    - 引脚间距:0.50mm
    - 电气特性:
    - 插拔耐久性:最大30次
    - 表面安装类型:是
    - 材料兼容性:铜合金

    产品特点和优势


    - 细小的针距设计:0.50mm间距使得该连接器适用于空间受限的高密度电路板设计,特别适用于消费电子和医疗设备等领域。
    - 高可靠性:可支持高达30次的插拔操作,保证长期稳定的工作性能。
    - 环保材料:所有材料均符合欧盟RoHS标准,不含卤素和邻苯二甲酸酯。
    - 快速安装:支持表面贴装技术(SMT),便于自动化生产线上的高效装配。

    应用案例和使用建议


    - 典型应用:
    - 电信设备:用于内部板间连接。
    - 消费电子产品:如智能手机和平板电脑中的板对板连接。
    - 医疗设备:在紧凑型医疗设备中实现高效信号传输。

    - 使用建议:
    - 确保正确的插拔次数不超过30次,以避免机械磨损导致的接触不良。
    - 在组装过程中,需确保适当的焊接温度和时间,以避免因过热而导致的接触电镀损坏。
    - 定期进行清洁和检查,以保持最佳性能。

    兼容性和支持


    - 兼容性:该连接器可以与SlimStack 52991和54167系列插座配合使用,确保稳定的连接。
    - 支持服务:厂商提供了详尽的产品文档和在线技术支持,以便用户获得最佳的使用体验。

    常见问题与解决方案


    - Q1: 插拔次数过多会导致连接不良。
    - 解决方案:控制插拔次数,不要超过30次。
    - Q2: 焊接时温度过高导致接触电镀损坏。
    - 解决方案:使用适当的焊接温度和时间。
    - Q3: 长时间使用后连接松动。
    - 解决方案:定期清洁和检查,确保良好的连接性能。

    总结和推荐


    综上所述,SlimStack Board-to-Board/Board-to-FPC Connectors凭借其独特的设计和优异的性能,在高密度电路板连接应用中具有明显的优势。无论是从设计灵活性、可靠性还是成本效益方面考虑,它都是一个值得推荐的产品。如果您正在寻找一种能够在严苛环境中可靠工作的高密度连接解决方案,SlimStack无疑是一个理想的选择。

5019203001参数

参数
间距 500μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 30pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 9.8mm(长度)*3.1mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5019203001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5019203001数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 板垫片/叠接器(板对板) MOLEX 5019203001 5019203001数据手册

5019203001封装设计

查看详情并下载
Symbol
Footprint
3D Model
