KSJ-00032-02

产品分类: 其他工具
厂牌: MOLEX

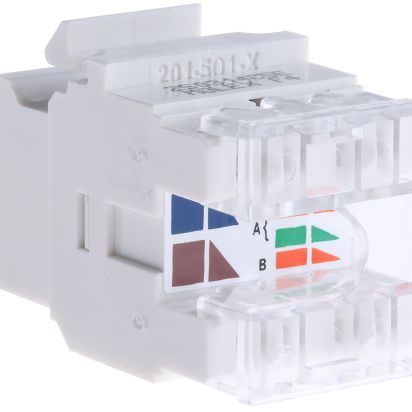

产品描述: Molex Premise Networks RJ45模块, 插孔, 超五类, 无屏蔽双绞线 (UTP)
供应商型号: 502745
供应商: 海外现货
标准整包数: 1
MOLEX 其他工具 KSJ-00032-02

KSJ-00032-02概述

    Keystone Jack C5e 8W 568A/B 技术手册解析

    产品简介


    Keystone Jack C5e 8W 568A/B 是一种专为高速数据传输设计的电子元器件,属于Keystone类别。它主要应用于网络连接系统中,如办公大楼、数据中心和智能家居等领域。此产品采用标准Keystone外形设计,能够无缝接入现有基础设施中。

    技术参数


    - 机械特性:
    - 外壳材料:聚碳酸酯,UL94V-0 级别或同等材料
    - 操作寿命:至少750次插拔循环
    - 接触材料:铜合金
    - 接触镀层:1.25微米金镍
    - 插针保持力:≥5千克
    - IDC连接器:
    - 外壳材料:聚碳酸酯,UL94V-0 级别或同等材料
    - 操作寿命:至少20次重新压接
    - 接触材料:铜合金
    - IDC接触镀层:锡铅板
    - 线缆容纳:22-24 AWG实心线
    - 电气特性:
    - 界面电阻:≤20毫欧
    - 初始接触电阻:≤2.5毫欧
    - 绝缘电阻:>100兆欧
    - 插入损耗:最大值 -0.4 dB
    - 近端串扰(NEXT):最小值 -43.0 dB
    - 远端串扰(FEXT):最小值 -35.1 dB
    - 回波损耗(Return Loss):最小值 -20.0 dB
    - 尺寸:23mm x 18mm x 30.6mm
    - 重量:28克

    产品特点和优势


    1. 标准Keystone外形:易于安装和集成。
    2. 双色编码:支持568A/B布线配置。
    3. RJ11兼容:支持多种类型的插头。
    4. 符合标准:符合TIA/EIA-568-B.2-1, FCC Subpart F 68.5, ISO 60603-7, ISO 11801:2002, EN 50173:2002等国际标准。
    5. 高可靠性:经测试操作寿命长,可承受多次插拔和压接。

    应用案例和使用建议


    - 应用场景:广泛用于企业级网络布线系统,数据中心及家庭网络连接。
    - 使用建议:
    - 在高密度使用环境中,应定期检查和清洁以确保长期稳定运行。
    - 使用专业工具进行安装,以确保良好的电气性能。


    兼容性和支持


    - 兼容性:可与任何接受标准Keystone轮廓的产品配合使用。
    - 支持服务:Molex提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:插拔过程中发生接触不良。
    - 解决办法:确保按照正确步骤进行插拔操作,并检查是否有异物堵塞。
    2. 问题:安装后网络信号不稳定。
    - 解决办法:检查接线是否正确,是否有破损或短路,并确认周围环境电磁干扰是否影响信号传输。

    总结和推荐


    总体而言,Keystone Jack C5e 8W 568A/B 在设计和性能方面表现出色,满足高速数据传输的需求。它具有广泛的适用范围和出色的可靠性。对于需要高性能网络连接的应用场景,我们强烈推荐使用此产品。
