39301082

厂牌: MOLEX
产品描述: Molex 4.2mm间距8p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: 39301082
供应商: 国内现货
标准整包数: 225

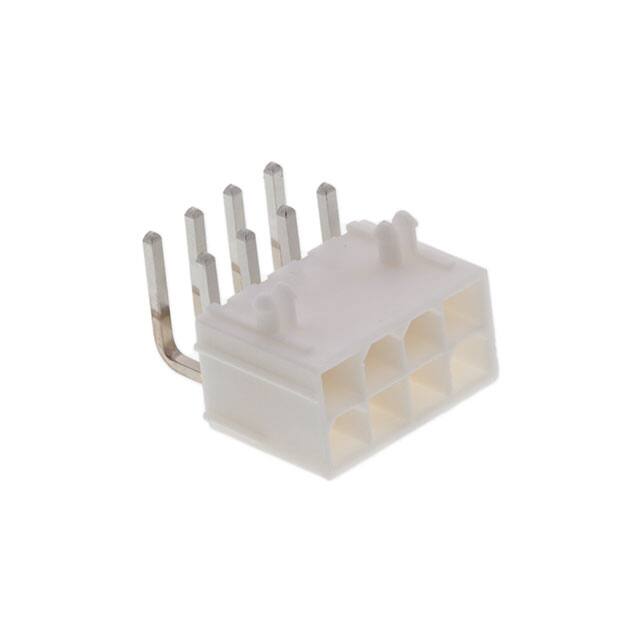

MOLEX 矩形连接器 - 针座 - 公插针 39301082

39301082概述

    电子元器件技术手册解析:Mini-Fit Jr. Header
    本文将详细介绍一款高性能的电子元器件——Mini-Fit Jr. Header的技术手册内容,包括其基本介绍、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持,以及常见问题与解决方案。

    1. 产品简介


    产品名称:Mini-Fit Jr. Header
    产品类型:双排、直角PCB连接器
    主要功能:为电源和线到板的应用提供可靠连接
    应用领域:广泛应用于汽车、工业自动化、电信设备、医疗设备等领域

    2. 技术参数


    | 参数 | 规格 |

    | 电路数 | 8 |
    | 最大电流 | 每电路13A(当与45750 Mini-Fit Plus HCS端子配对时) |
    | 工作电压 | 最大600V |
    | 极化 | 对接部分和PCB极化 |
    | 封装材料 | 聚酰胺尼龙6/6 94V-0 |
    | 接触镀层 | 选择性金(Au)电镀 |
    | 螺纹锁紧 | 是 |
    | 插拔次数 | 最多30次 |
    | 温度范围 | -40°C 至 +105°C |
    | 防火等级 | UL 94V-0 |

    3. 产品特点和优势


    特点:
    - 双排设计,节省空间,适用于高密度电路板布局
    - 选择性金镀层,提高耐腐蚀性和可靠性
    - 直角设计便于布线和组装
    - 高达30次的插拔寿命,适合频繁插拔的应用场合
    - 符合多种行业标准和法规要求,如RoHS、ELV、REACH等
    优势:
    - 采用优质材料,确保长时间稳定工作
    - 提供出色的电气性能,适合大电流应用
    - 简化的安装过程,提高了生产效率
    - 适用于严苛的工作环境,具有良好的适应性

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子产品中,用于动力系统的信号传输
    - 在医疗设备中,用于连接传感器和控制器
    - 在工业自动化系统中,作为控制单元之间的连接器
    使用建议:
    - 确保在装配过程中严格按照手册要求进行操作,以避免接触不良
    - 定期检查和维护连接器,确保其始终处于良好状态
    - 对于高频应用,考虑使用额外的屏蔽措施以减少电磁干扰

    5. 兼容性和支持


    兼容性:
    - 与Mini-Fit TPA2和Mini-Fit Sigma系列双排插座适配器兼容
    支持和服务:
    - Molex官方提供详细的技术文档和安装指南
    - 提供全面的售后服务和技术支持,确保用户能够顺利使用产品

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否完全插入并锁定 |
    | 插拔次数超过推荐值 | 更换新的连接器以确保稳定性 |
    | 环境温度超出规定范围 | 使用散热措施以维持适宜的工作温度 |
    | 电气测试失败 | 重新清洁连接器接触面并进行测试 |

    7. 总结和推荐


    总结:
    Mini-Fit Jr. Header是一款专为严苛应用设计的高性能连接器,具备出色的电气性能和机械强度。它能够在各种环境中长期稳定工作,特别适合需要高电流传输的应用场景。
    推荐:
    鉴于其卓越的性能和可靠性,强烈推荐在汽车、工业自动化、电信和医疗设备等领域的关键部件中使用Mini-Fit Jr. Header。对于寻求高品质连接解决方案的工程师来说,这是一个非常值得选择的产品。

39301082参数

参数
触头镀层厚度 - 配接 760nm
间距-配接 4.2mm
防护等级 -
颜色 -
额定电流 13A
排数 2
类型 Header,Locking Ramp
触头镀层 - 配接
针脚数 8pin
长*宽*高 9.652mm(宽度)*19.4mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 散装

39301082厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39301082数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39301082 39301082数据手册

39301082封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
225+ ¥ 13.8873
500+ ¥ 13.6539
1000+ ¥ 13.4205
3000+ ¥ 13.3038
库存: 675
起订量: 225 增量: 225
交货地:
最小起订量为:225
合计: ¥ 3124.64
