334826201

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Locking Ramp,Plug 2 12pin 滑锁 Male Blade 压接 黑色 导线安装,自由悬挂,通孔安装 29.5402mm*22.225mm*22.23mm
供应商型号: 334826201
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 334826201

334826201概述

    MX150 Mat-Sealed Male Connector Assembly 技术手册

    1. 产品简介

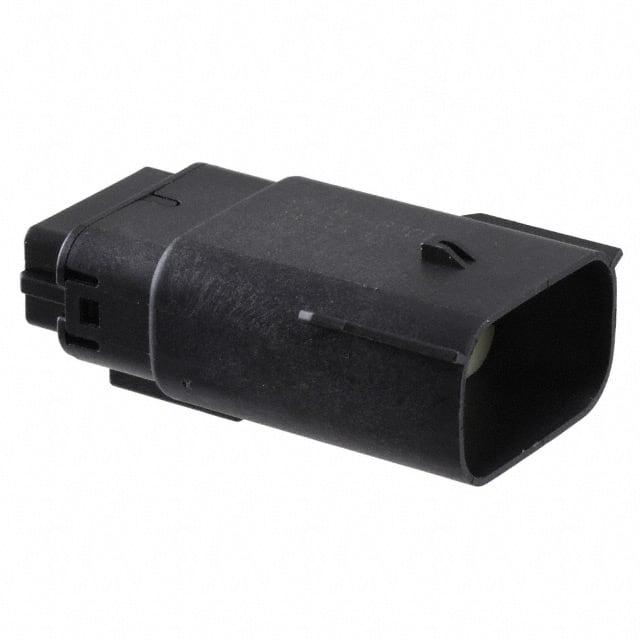

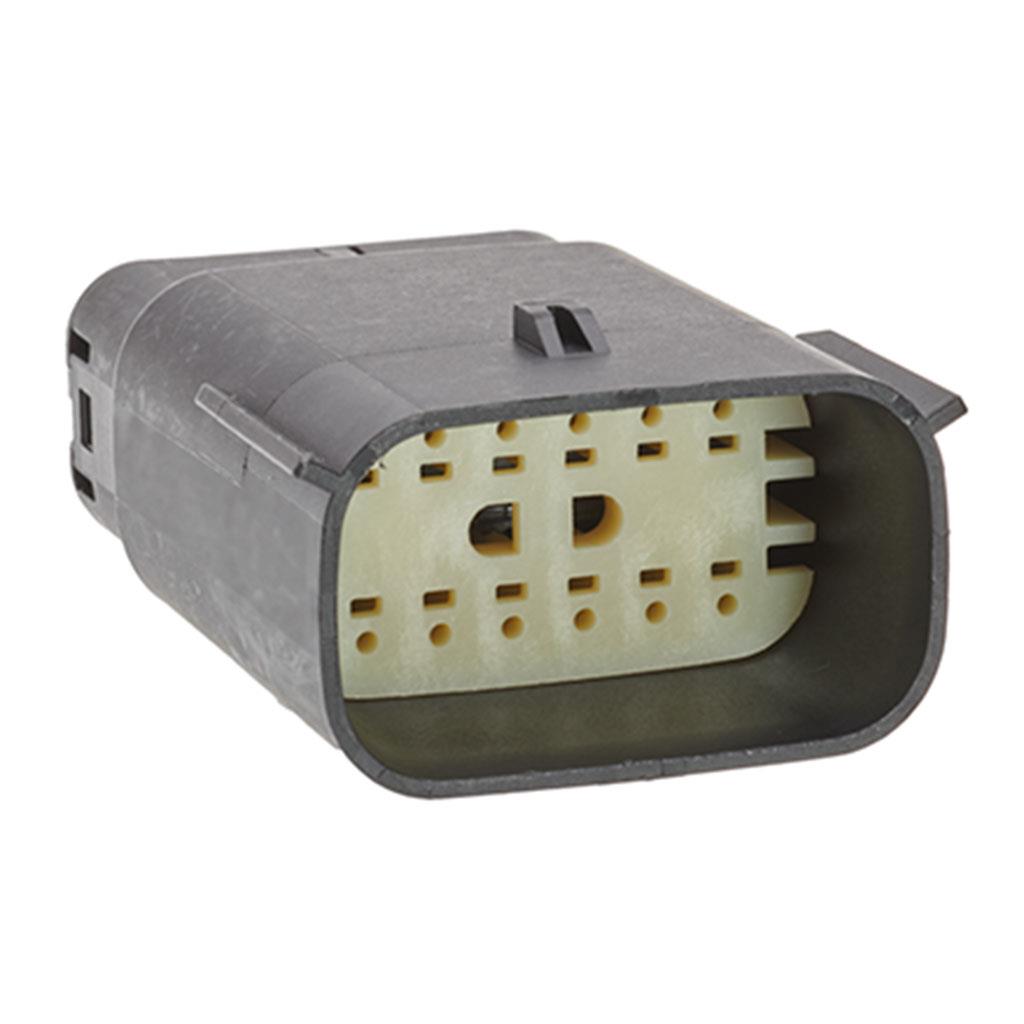

    MX150 Mat-Sealed Male Connector Assembly 是一款双排插头连接器组件,具有12个电路,并提供多种关键选项,包括键控选项A和不带连接器位置保障(CPA)设计。该连接器采用黑色树脂制造,符合汽车及电线对电线连接应用的标准要求。MX150系列连接器是Molex公司产品线中的一个关键组件,广泛应用于汽车、工业和电力连接领域。

    2. 技术参数


    - 电路数:最多12个电路
    - 颜色 - 树脂:黑色
    - 阻燃等级:94V-0
    - 键控到匹配部件:是
    - 锁扣到匹配部件:是
    - 材料 - 树脂:SPS/尼龙
    - 重量:14.937克
    - 包装类型:袋装
    - 排数:2排
    - 工作温度范围:-40°C至+125°C
    - 极化到匹配部件:是
    - 接合接口间距:3.50毫米
    - 认证:UL E29179

    3. 产品特点和优势


    MX150 Mat-Sealed Male Connector Assembly 在多个方面展现出其独特的功能和优势。其双排设计和12个电路的设计能够确保高效可靠的连接性能,适用于高密度应用场合。黑色树脂和SPS/尼龙材料的使用保证了长期的稳定性和耐久性。此外,通过键控和锁扣功能,能够有效防止意外松脱,提高安全性。该连接器还具备极化的功能,使得安装更加方便快捷。

    4. 应用案例和使用建议


    MX150 Mat-Sealed Male Connector Assembly 的典型应用场景包括汽车电子系统、电源系统和工业自动化设备。对于汽车制造商而言,该连接器可以用于连接电池、传感器和其他关键电气组件。在电力系统中,它可以用于配电盘的连接。此外,在工业环境中,MX150 连接器也可用于连接复杂的机械设备和控制系统。
    使用建议如下:
    - 在安装前,确保正确的电路和连接器排列顺序以避免错误接线。
    - 使用适当的工具和操作步骤进行连接和拆卸,避免对连接器造成损伤。
    - 定期检查连接器的稳固性和外观,及时更换损坏的连接器以保证系统的可靠性。

    5. 兼容性和支持


    MX150 Mat-Sealed Male Connector Assembly 可以与相应的配套部件配合使用,如MX150密封腔式插头(零件号343450001)、带肋或无肋的MX150密封背壳(零件号349501210和349501220),以及MX150公端子(零件号33000和33011)。Molex公司为用户提供全面的技术支持和售后服务,确保客户能够正确地安装和维护这些连接器组件。

    6. 常见问题与解决方案


    1. 问:连接器无法正常接合
    - 答:检查是否有灰尘或污垢阻碍了接合。清除异物后重新尝试接合。

    2. 问:连接器出现接触不良的情况
    - 答:检查连接器是否正确插入并锁紧。如果锁定装置失效,可能需要更换新的连接器。

    3. 问:连接器在高温环境下工作时表现不佳
    - 答:确认连接器的工作温度不超过规定的极限值(-40°C至+125°C)。如果温度过高,考虑增加散热措施。

    7. 总结和推荐


    总体而言,MX150 Mat-Sealed Male Connector Assembly 是一款高性能、高可靠性的连接器组件,非常适合汽车、电力和工业应用。其双排设计、丰富的电路选择和多样化的关键选项使其在各种复杂应用中表现出色。尽管价格相对较高,但其卓越的品质和出色的性能绝对物超所值。强烈推荐此款连接器组件给寻求高质量电气连接解决方案的专业人士。

334826201参数

参数
触头端接 压接
针脚数 12pin
类型 Locking Ramp,Plug
颜色 黑色
触头类型 Male Blade
紧固类型 滑锁
排数 2
长*宽*高 29.5402mm*22.225mm*22.23mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

334826201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

334826201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 334826201 334826201数据手册

334826201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.13
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.13
