522072033

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距20p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: 7883455
供应商: 海外现货
标准整包数: 10

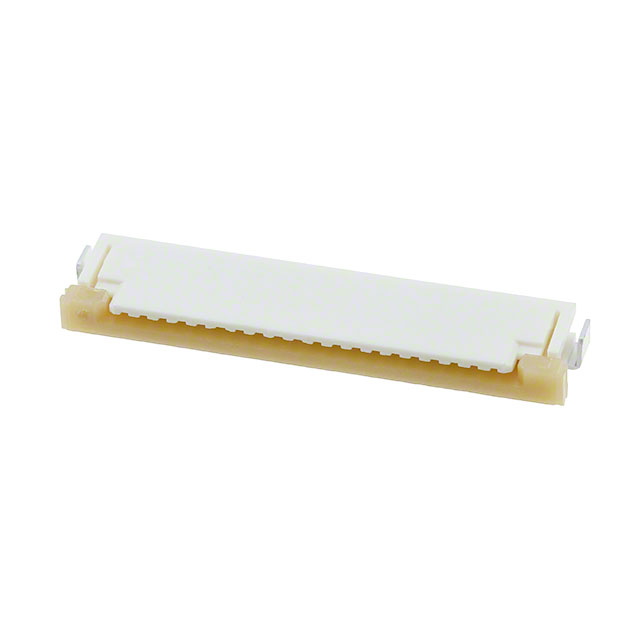

MOLEX FFC/FPC连接器 522072033

522072033概述


    产品简介


    Easy-On FFC/FPC连接器是一种适用于柔性扁平电缆(FFC)和柔性印刷电路板(FPC)的连接解决方案。这类连接器广泛应用于消费电子、计算机、通信设备和工业自动化等领域,因其设计紧凑、可靠性和易用性而受到市场的青睐。

    技术参数


    - 产品系列: 52207
    - 触点数量: 20
    - 接触位置: 顶部接触
    - 额定电流: 每个触点最大1.0A
    - 额定电压: 最大125V
    - 耐久性: 最大30次插拔循环
    - 操作温度范围: -40°C到+85°C
    - 接触材料: 磷青铜
    - 接触镀层: 锡-银-铋
    - 绝缘材料: 尼龙树脂
    - 连接高度: 2.70mm
    - 电缆类型: FFC/FPC
    - 接线间距: 1.00mm
    - 安装方式: 表面贴装
    - 环境认证: 通过UL E29179和CSA LR19980认证

    产品特点和优势


    Easy-On FFC/FPC连接器具有以下显著特点和优势:
    - 可靠性高: 采用高性能磷青铜材料及锡-银-铋镀层,确保长时间的稳定性能。
    - 灵活紧凑的设计: 1.00mm的接线间距和2.70mm的高度,适合空间受限的应用场景。
    - 易于插拔: 顶部接触和滑块设计使得插拔操作简便快捷。
    - 耐用性强: 能承受多达30次的插拔循环,适用于需要频繁更换的场合。

    应用案例和使用建议


    这些连接器在多种设备中得到了广泛应用,例如笔记本电脑内部、智能手机、智能手表和便携式医疗设备。为了确保最佳的性能,建议在安装时遵循以下几点:
    - 正确选择电缆类型: 确保使用的FFC/FPC电缆符合连接器的规格要求。
    - 注意插拔方向: 由于连接器为右角设计,务必按照正确的方向插入。
    - 定期检查和维护: 定期检查插拔情况,确保长期的可靠性。

    兼容性和支持


    Easy-On FFC/FPC连接器与某些特定型号的Premo-Flex FFC电缆兼容。制造商提供了全面的技术支持,包括详细的安装指南和故障排查手册,以确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 插拔困难
    - 解决方案: 检查电缆和连接器是否清洁,确保没有异物阻碍插拔。

    - 问题: 接触不良
    - 解决方案: 检查电缆与连接器的接触部分是否紧固,必要时重新插拔。

    - 问题: 长时间使用后性能下降
    - 解决方案: 检查接触部位是否有磨损,必要时进行替换。

    总结和推荐


    综上所述,Easy-On FFC/FPC连接器凭借其出色的可靠性、紧凑的设计和易于操作的特点,在市场上表现出色。特别是对于需要高密度和小空间的应用场景,这种连接器是一个非常不错的选择。基于其优异的表现和广泛的适用性,强烈推荐使用Easy-On FFC/FPC连接器。

522072033参数

参数
扁平柔性类型 FFC,FPC
板上高度 2.7mm
端接 焊盘
外壳颜色 白色
针脚数 20pin
间距 1mm
额定电流 1A
触头镀层 铋,锡
连接器/触头类型 底部
长*宽*高 26.3mm(长度)*7.6mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

522072033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522072033数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522072033 522072033数据手册

522072033封装设计

查看详情并下载
Symbol
Footprint
3D Model
