PIPA08E20200111G

产品分类:
厂牌: MOLEX
产品描述:
供应商型号: 538-PIPA08E20200111G
供应商: Mouser
标准整包数: 1

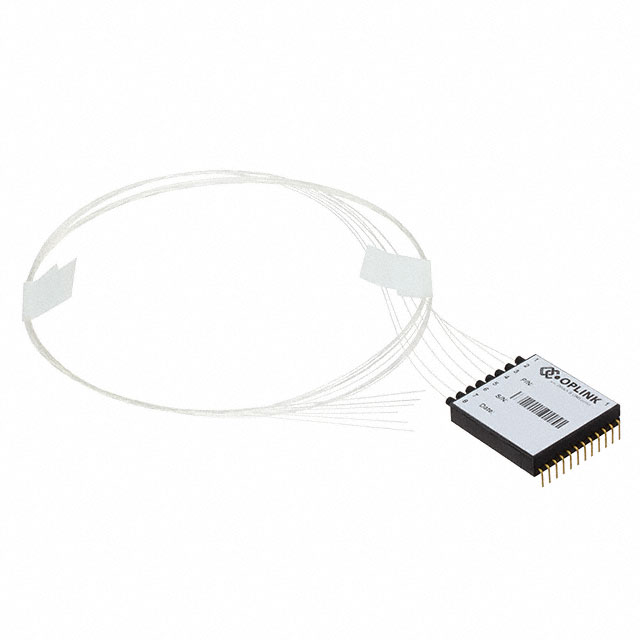

MOLEX  PIPA08E20200111G

PIPA08E20200111G概述

    # 技术手册:Pigtail Integrated InGaAs PIN Photodiode Array (PIPA) 系列

    产品简介


    Oplink 的 Pigtail Integrated InGaAs PIN 光电二极管阵列(PIPA)是一种紧凑型多通道功率监控装置。它通过显著减少组件数量并简化光纤管理,提高了模块设计的灵活性和效率。该产品易于安装在印刷电路板(PCB)上,标准的12/14针封装可以为多达十个通道提供功率监控。其广泛的应用包括DWDM 信道功率监控、光网络开关/保护监控、可重配置的光插分复用器以及放大器系统中的增益/衰减监控。此外,Oplink 可以根据特殊需求提供定制设计,并提供集成其他组件的模块化组装,形成完整的功能模块或子系统。

    技术参数


    - 操作波长范围:1260~1360 nm / 1510~1610 nm
    - 光学回损(不包括连接器):>40 dB
    - 监测响应度(相对于输入端口的标称功率):>0.75 A/W @ 1310 nm 或 >0.8 A/W @ 1550 nm
    - 温度依赖性响应度(@1310 nm 或 1550 nm):<0.2 dB
    - 偏振依赖性响应度:<0.1 dB
    - 暗电流(@ 70°C, -5V 偏压):<10 nA
    - 带宽:0.5 Gbps < 10 nA / 2.0 Gbps < 2.5 nA
    - 反向电压:<20 V
    - 正向电流:<10 mA
    - 输入光功率:<4 dBm
    - 工作温度范围(<85% RH,非凝结):-5°C 到 +70°C
    - 存储温度范围(<85% RH,非凝结):-40°C 到 -85°C

    产品特点和优势


    PIPA 系列光电二极管阵列具有如下特点和优势:
    - 标准12/14针封装:易于安装在 PCB 上,便于快速部署。
    - 多种配置:4、8 和 10 通道版本可选。
    - 宽操作波长范围:覆盖1260~1360 nm 和 1510~1610 nm 波段。
    - 低暗电流:确保高灵敏度和可靠性。
    - 高温度稳定性:适用于广泛的环境条件。
    - 多种应用场景:适用于DWDM 信道功率监控、光网络开关/保护监控、可重配置的光插分复用器、放大器系统中的增益/衰减监控等。

    应用案例和使用建议


    PIPA 系列已广泛应用于DWDM 信道功率监控和光网络系统中。对于需要高精度和高稳定性的场景,PIPA 系列能够提供可靠的监控功能。在实际应用中,应确保光功率不超过4 dBm,并在适当的温度范围内操作,以避免过高的暗电流对测量结果产生影响。此外,针对不同通道的配置需求,可以选择合适的通道数来满足具体应用的要求。

    兼容性和支持


    PIPA 系列与多种光纤类型兼容,包括 SMF-28、SMF-28 光纤松套管、以及 SMF-28 光纤带状化。此外,Oplink 还提供了不同类型的连接器选项,如 FC/PC、FC/SPC、FC/APC、SC/PC、SC/SPC、SC/APC、ST、LC/PC、MU、LC/APC 等,以便用户选择最适合其系统的配置。
    Oplink 提供全面的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。如有任何疑问或需要技术支持,可通过电话 (510) 933-7200 联系 OEM 设计团队或账户经理。

    常见问题与解决方案


    - 问题:如何确保正确的光电二极管阵列接线?
    - 解决方案:参照手册中的电气引脚分配图进行正确接线,确保每根光纤与对应的通道相对应。
    - 问题:暗电流过高如何处理?
    - 解决方案:检查系统中的温度和湿度环境,确保在适当的范围内操作,避免过高的暗电流干扰测量结果。
    - 问题:输入光功率超过限制怎么办?
    - 解决方案:降低输入光功率,确保其不超过4 dBm,以保证设备的正常运行。

    总结和推荐


    总的来说,PIPA 系列光电二极管阵列具有强大的性能和广泛的适用性,尤其适合需要高精度和高稳定性的应用场合。其低暗电流、高温度稳定性和多种通道配置使其成为市场上极具竞争力的产品。我们强烈推荐 PIPA 系列作为高性能功率监控的理想选择。

PIPA08E20200111G参数

参数
长*宽*高 32mm*31mm*6mm
零件状态 在售
包装方式 散装

PIPA08E20200111G厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

PIPA08E20200111G数据手册

厂牌 PDF简要描述 下载
MOLEX MOLEX PIPA08E20200111G PIPA08E20200111G数据手册

PIPA08E20200111G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 311.9256 ¥ 2635.7713
10+ $ 291.627 ¥ 2464.2482
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2635.77
